Technical datasheet
GN 900.5Drehplatten
Drehplatten
für Verstellschlitten GN 900
GN 900.5
|
Katalog
|

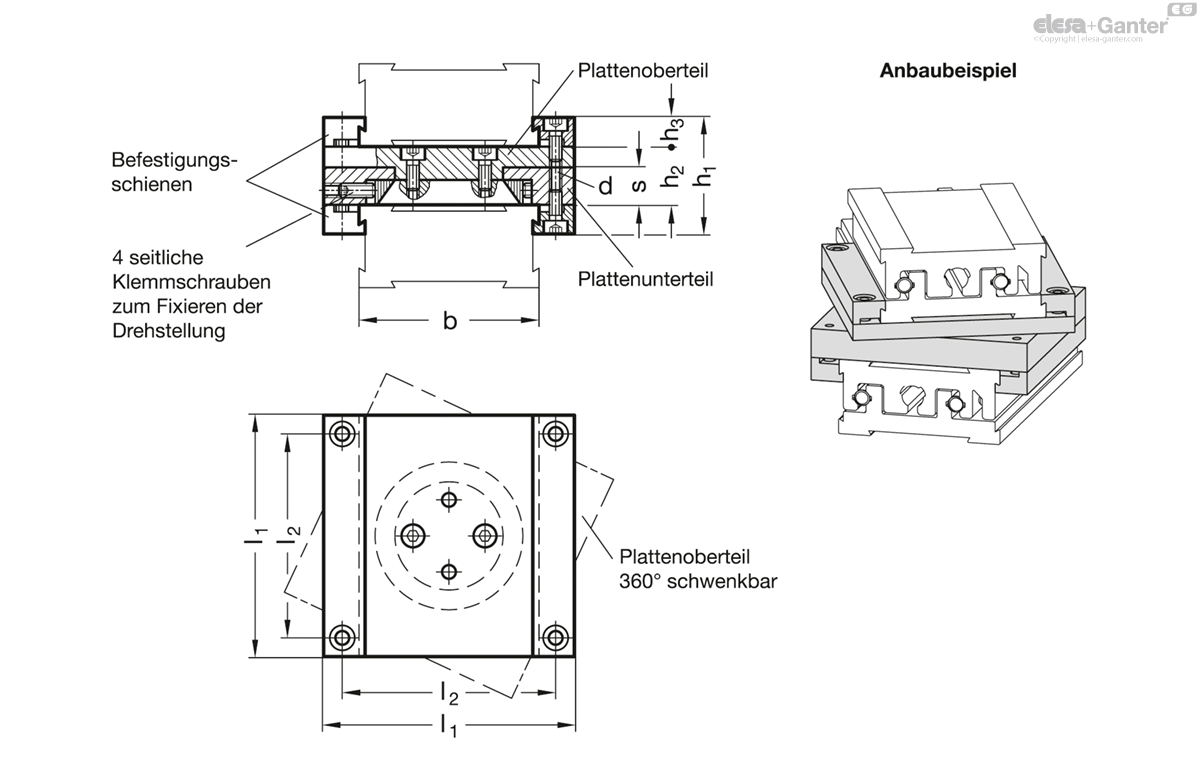

b Schlittengröße
|
l1
|
d
|
h1
|
h2
|
h3
|
l2
|
s
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|
|
30
|
41
|
M 2.5
|
18.4
|
10
|
4.2
|
35.4
|
6
|
58
| ||
|
50
|
67
|
M 3
|
28
|
14
|
7
|
58
|
9
|
209
| ||
|
80
|
105
|
M 4
|
39
|
14
|
12.5
|
92
|
9
|
568
| ||
|
120
|
145
|
M 5
|
47.6
|
20
|
13.8
|
131.8
|
12
|
1398
|
Aluminium
eloxiert, naturfarben
Zylinderschrauben DIN 912
Edelstahl nichtrostend

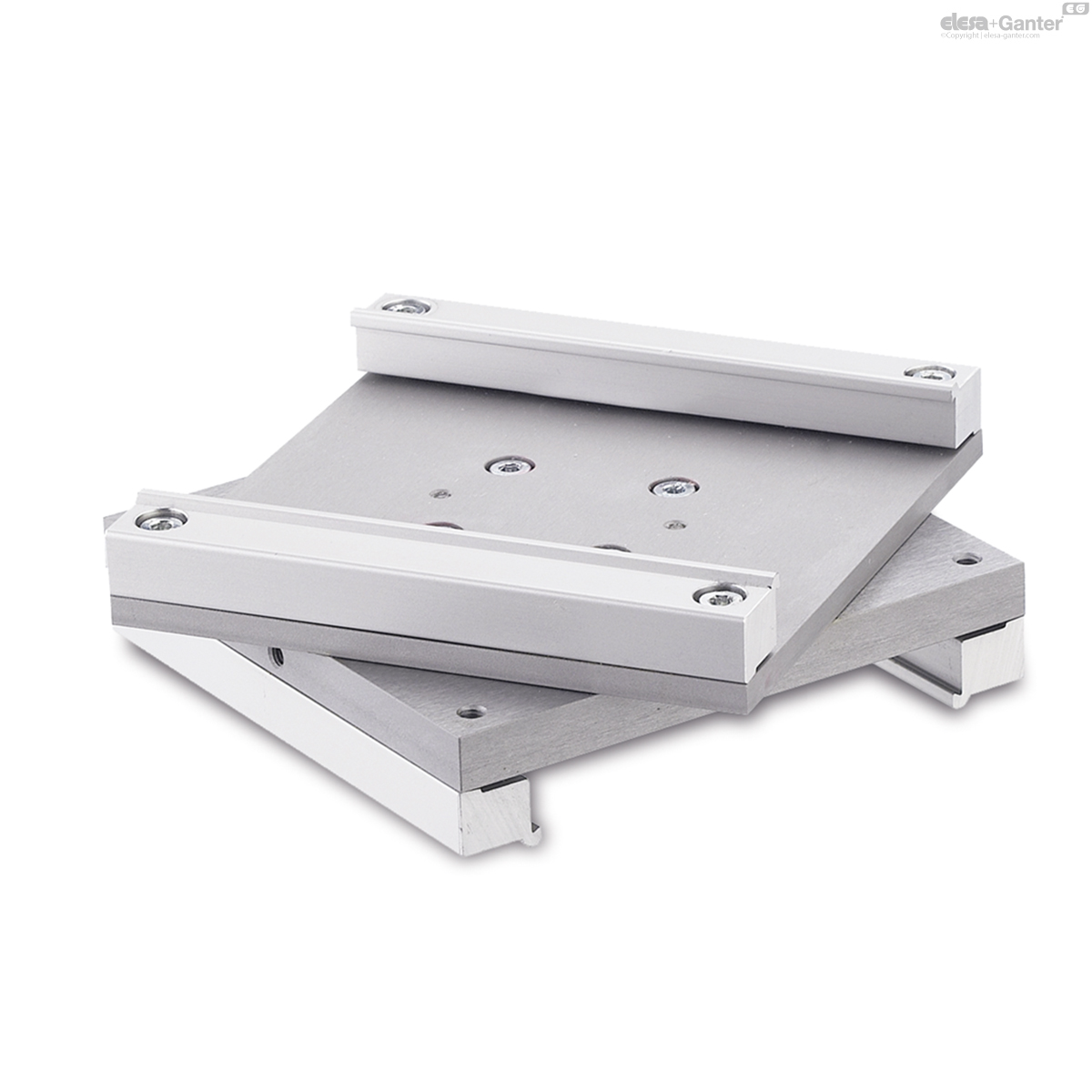

Drehplatten GN 900.5 ermöglichen die Schrägstellung der Verstellschlitten zueinander. Damit ergibt sich eine weitere Achskonfiguration.
Bei diesem Bauteil sind zwei Platten drehbar zueinander gelagert, welche jeweils über ein Klemmsystem mit den Verstellschlitten verbunden sind.
Alle zur Montage benötigten Einzelteile gehören zum Lieferumfang.
