900.5-120-145
GN 900.5 Drehplatten
für Verstellschlitten GN 900
Lt: 1-2 Wochen Alle Größen und Varianten von GN 900.5
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

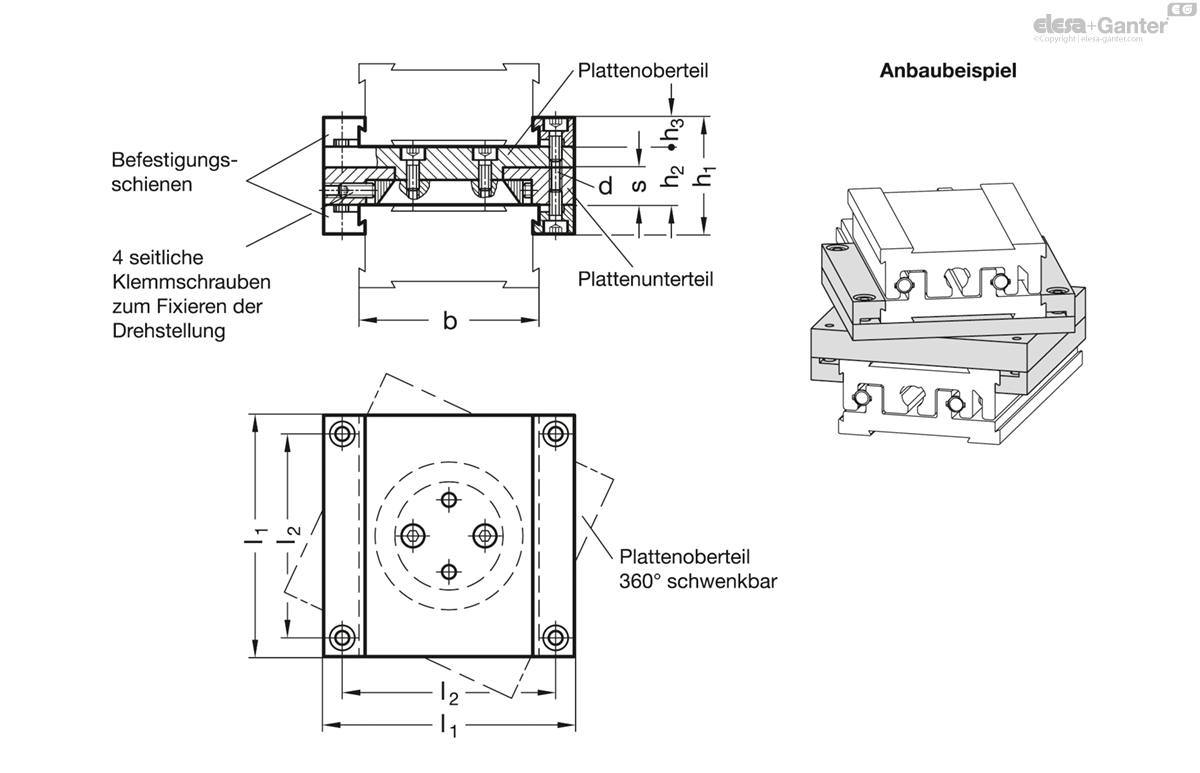

Technische Daten
- Katalog
- GN 900.5-120-145
- b Schlittengröße
- 120
- l1
- 145
- d
- M 5
- h1
- 47.6
- h2
- 20
- h3
- 13.8
- l2
- 131.8
- s
- 12
- 1398
Aluminium
eloxiert, naturfarben
Zylinderschrauben DIN 912
Edelstahl nichtrostend

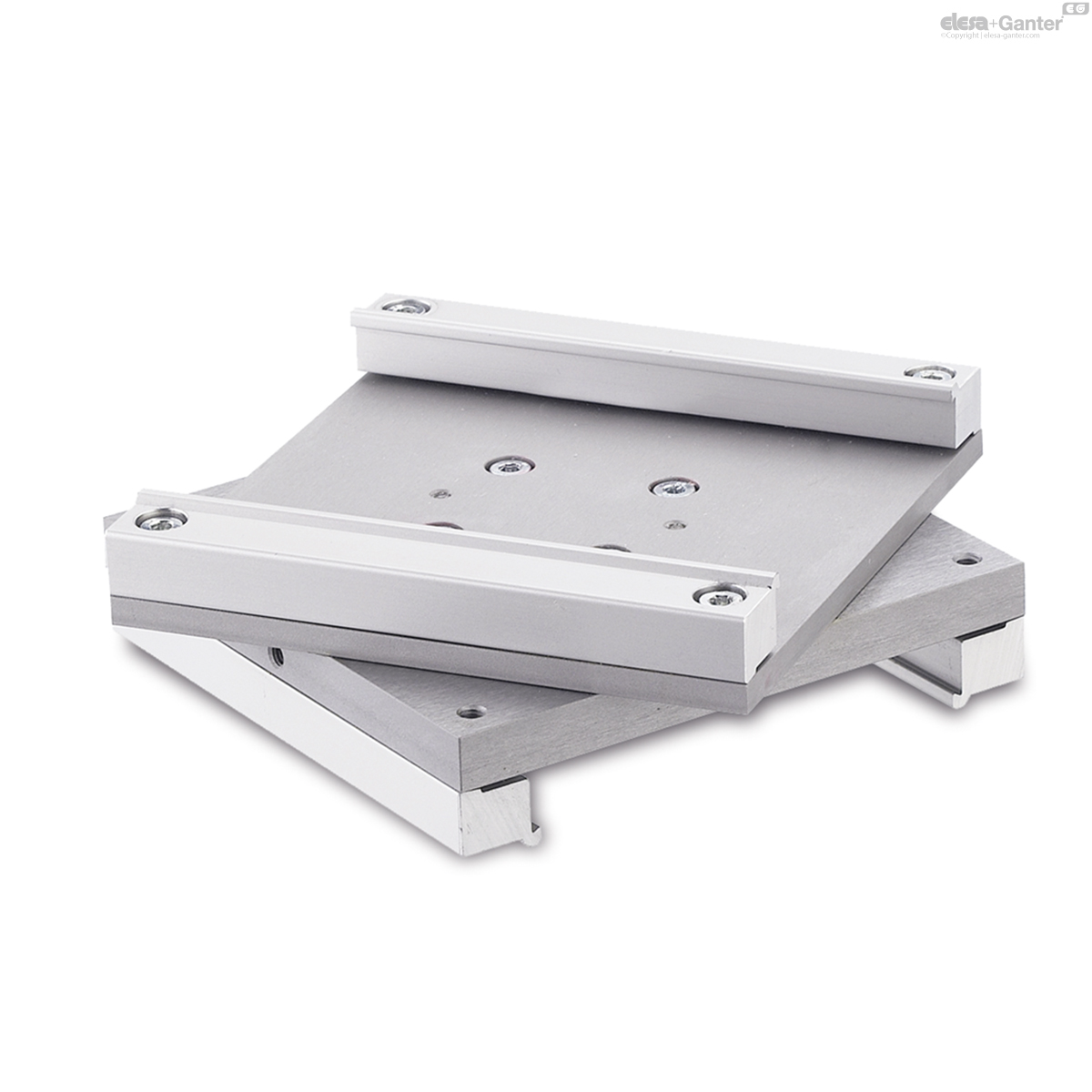

Drehplatten GN 900.5 ermöglichen die Schrägstellung der Verstellschlitten zueinander. Damit ergibt sich eine weitere Achskonfiguration.
Bei diesem Bauteil sind zwei Platten drehbar zueinander gelagert, welche jeweils über ein Klemmsystem mit den Verstellschlitten verbunden sind.
Alle zur Montage benötigten Einzelteile gehören zum Lieferumfang.
