GN 900.2Verbindungssätze X-Y
Verbindungssätze X-Y
für Verstellschlitten GN 900
GN 900.2
|
Katalog
|

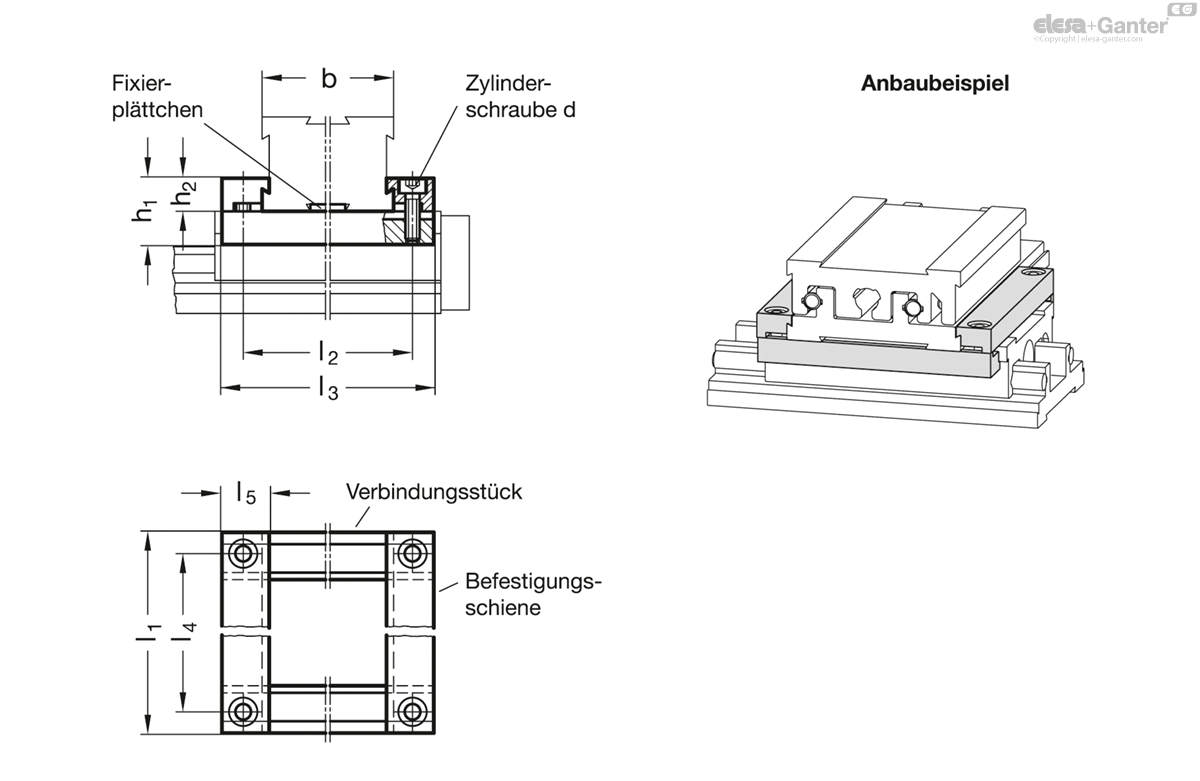

b Schlittengröße
|
l1
|
d
|
h1
|
h2
|
l2
|
l3
|
l4
|
l5
|
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
30
|
41
|
M 2.5
|
8.4
|
4.2
|
35.4
|
41
|
35.4
|
6.5
|
12
| ||
|
50
|
67
|
M 3
|
14
|
7
|
58
|
67
|
58
|
10
|
49
| ||
|
80
|
105
|
M 4
|
25
|
12.5
|
92
|
105
|
92
|
14.5
|
186
| ||
|
120
|
145
|
M 5
|
27.6
|
13.8
|
131.8
|
145
|
131.8
|
14.5
|
323
|
Aluminium
eloxiert, naturfarben
Zylinderschrauben DIN 912
Edelstahl nichtrostend

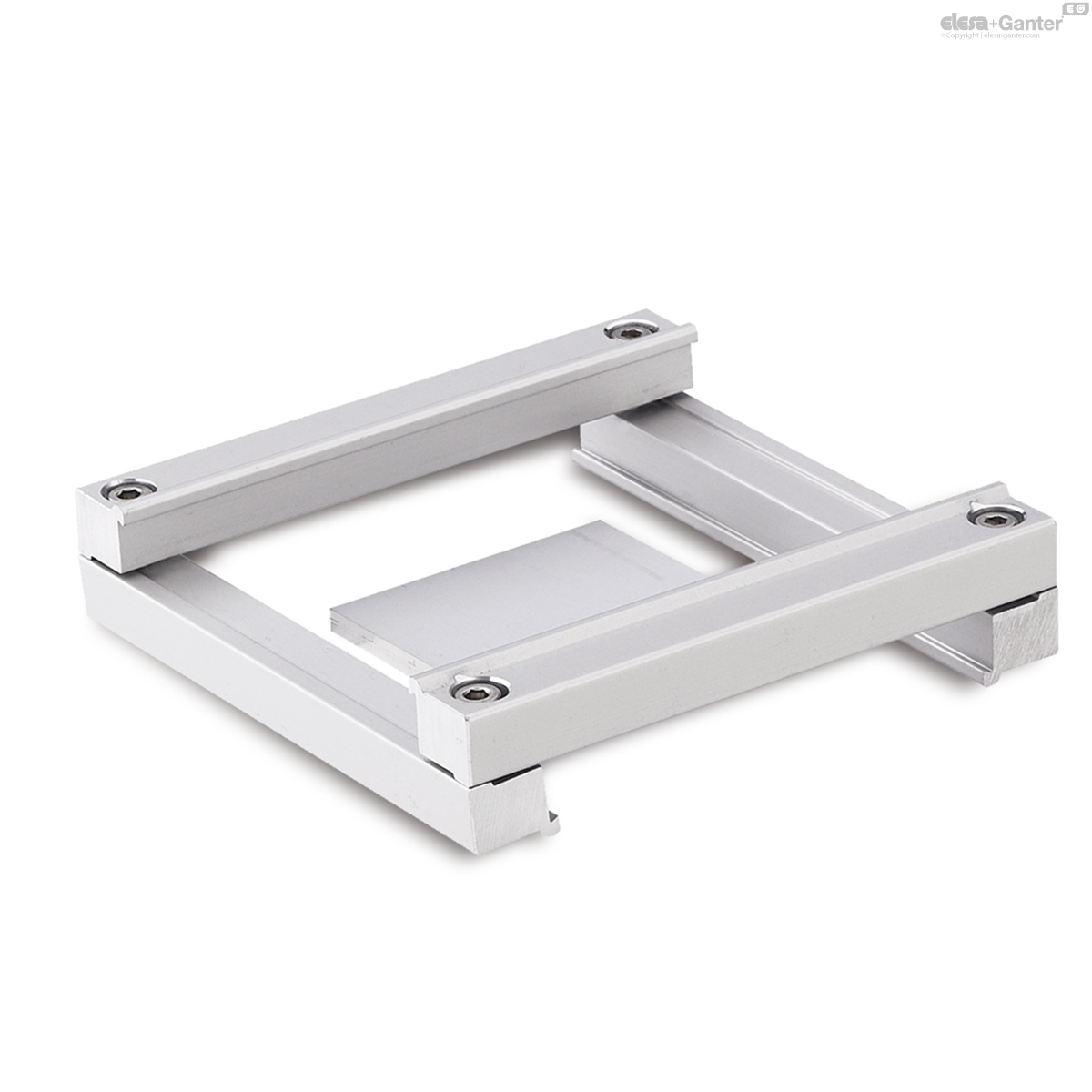

Mit Verbindungssätzen GN 900.2 werden zwei Verstellschlitten GN 900 miteinander so verbunden, dass eine X-Y Achsenkonfiguration entsteht.
Die Montage erfolgt dabei über ein Klemmsystem, so dass keinerlei Befestigungsbohrungen im Schlitten selbst erforderlich sind.
Gleichzeitig kann der Innenschlitten der Y-Achse in einem begrenzten Bereich verschoben werden.
Das Fixierplättchen dient der 90° Ausrichtung und Justierung der X-Y Achskonfiguration.
Alle zur Montage benötigten Einzelteile gehören zum Lieferumfang.
