Technical datasheet
GN 900.3Verbindungssätze X-Z
Verbindungssätze X-Z
für Verstellschlitten GN 900
|
Katalog
|

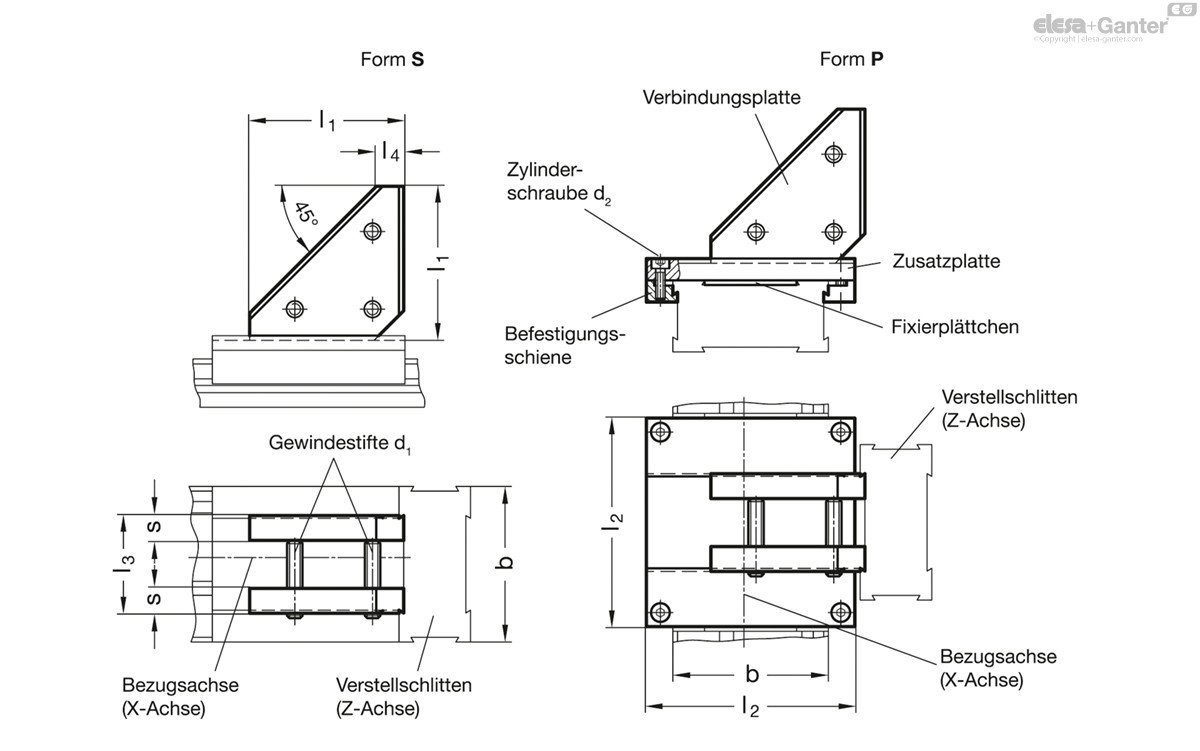

b Size of
the slide |
l1
|
d1
|
d2
|
l2
|
l3
|
l4
|
s
|
|
|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
GN 900.3-30-30-P
|
30
|
30
|
M 4
|
M 2.5
|
41
|
17
|
6
|
6
|
47
|
|
GN 900.3-50-50-P
|
50
|
50
|
M 5
|
M 3
|
67
|
32
|
8
|
8
|
185
|
|
GN 900.3-80-80-P
|
80
|
80
|
M 6
|
M 4
|
105
|
52
|
13
|
12
|
680
|
|
GN 900.3-120-120-P
|
120
|
120
|
M 8
|
M 5
|
145
|
82
|
13
|
16
|
1770
|
|
GN 900.3-30-30-S
|
30
|
30
|
M 4
|
M 2.5
|
41
|
17
|
6
|
6
|
50
|
|
GN 900.3-50-50-S
|
50
|
50
|
M 5
|
M 3
|
67
|
32
|
8
|
8
|
76
|
|
GN 900.3-80-80-S
|
80
|
80
|
M 6
|
M 4
|
105
|
52
|
13
|
12
|
278
|
|
GN 900.3-120-120-S
|
120
|
120
|
M 8
|
M 5
|
145
|
82
|
13
|
16
|
779
|

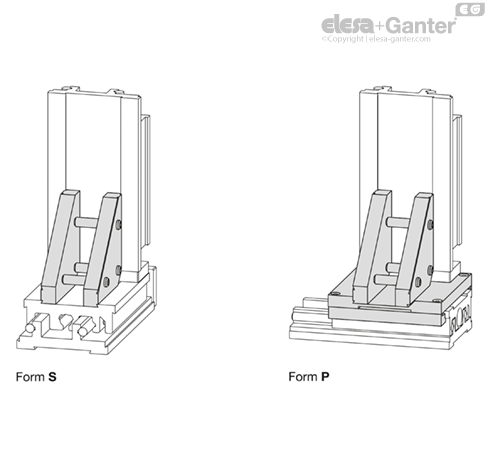

Form
- |b
bb|: Montage der Z-Achse über Verbindungsplatte und Zusatzplatte
- S: Direktmontage der Z-Achse über Verbindungsplatte
Aluminium
eloxiert, naturfarben
Gewindestift DIN 913
Stahl, verzinkt
Zylinderschrauben DIN 912
Edelstahl

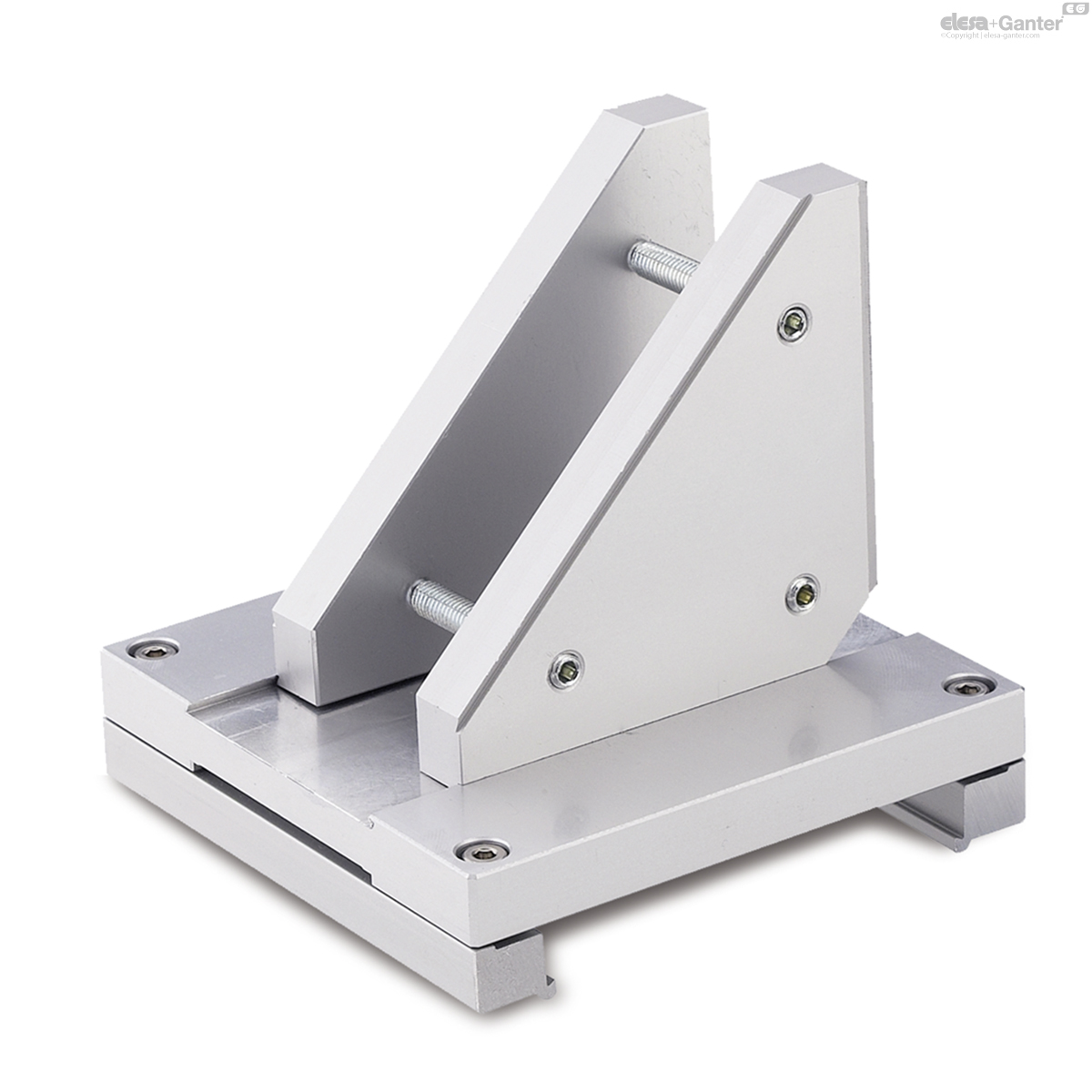

Mit Verbindungssätzen GN 900.3 werden zwei Verstellschlitten GN 900 so miteinander verbunden, dass eine X-Z Achsenkonfiguration entsteht.
Die Montage erfolgt dabei über zwei Verbindungsplatten so, dass keinerlei Befestigungsbohrungen in den Schlitten selbst erforderlich sind. Gleichzeitig kann der gesamte Verstellschlitten der Z-Achse in einem begrenzten Bereich (senkrecht zur Z-Achse) verschoben werden.
Bei der Schlittenanordnung der Z-Achse parallel zur Bezugsachse (Form P) wird eine Zusatzplatte (einschließlich Befestigungssatz, Fixierplättchen und Zylinderschrauben) benötigt. Diese ist komplett im Lieferumfang enthalten.
Das Fixierplättchen dient der 90° Ausrichtung der Z-Achse und Justierung der Zusatzplatte (Form P).
Alle zur Montage benötigten Einzelteile gehören zum Lieferumfang.
