GN 214.3

Katalog

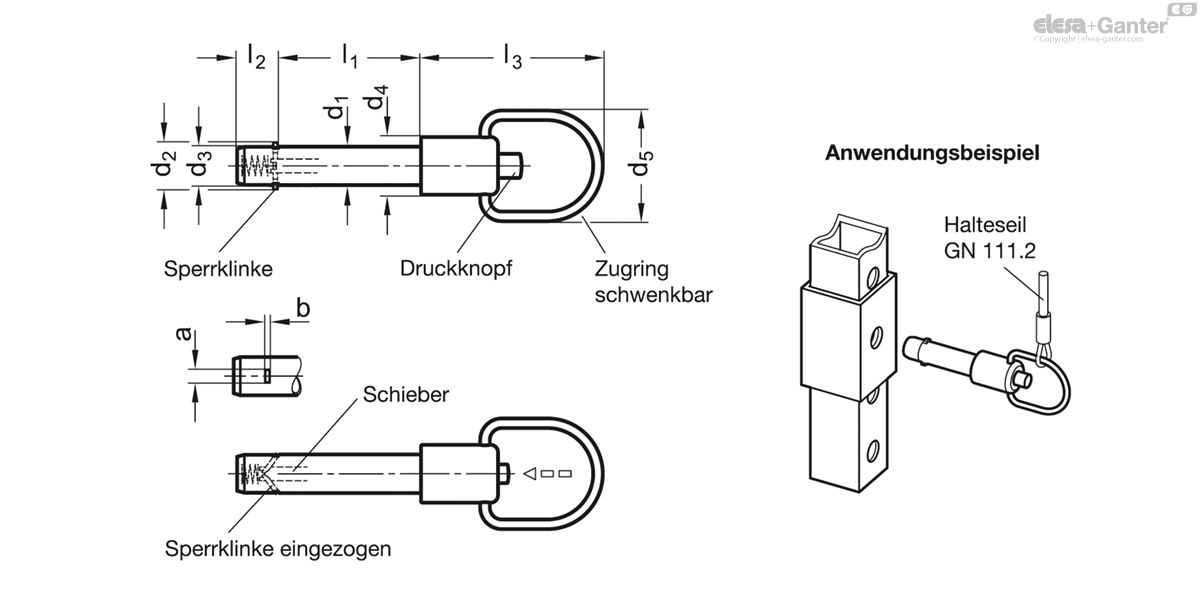

d1 -0.1
l1 +0.4
a
b
d2
d3
d4
d5
l2
l3
Load in kN ≈
(Double sided
shear force)
see information
6
10
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
18
6
12
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
18
6
16
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
19
6
20
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
20
6
25
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
20
6
30
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
21
6
35
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
22
6
40
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
23
6
45
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
24
6
50
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
24
6
60
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
29
6
70
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
29
6
80
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
33
6
10
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
30
8
16
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
33
8
20
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
29
8
25
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
31
8
30
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
33
8
35
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
33
8
40
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
36
8
45
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
38
8
50
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
39
8
60
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
45
8
70
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
50
8
80
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
54
8
90
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
56
8
100
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
28
58
10
15
3.3
1
12 +1
9.9
16
28
9.8
42
47
39
10
20
3.3
1
12 +1
9.9
16
28
9.8
42
47
41
10
25
3.3
1
12 +1
9.9
16
28
9.8
42
47
43
10
30
3.3
1
12 +1
9.9
16
28
9.8
42
47
45
10
35
3.3
1
12 +1
9.9
16
28
9.8
42
47
47
10
40
3.3
1
12 +1
9.9
16
28
9.8
42
47
49
10
45
3.3
1
12 +1
9.9
16
28
9.8
42
47
51
10
50
3.3
1
12 +1
9.9
16
28
9.8
42
47
54
10
60
3.3
1
12 +1
9.9
16
28
9.8
42
47
58
10
70
3.3
1
12 +1
9.9
16
28
9.8
42
47
63
10
80
3.3
1
12 +1
9.9
16
28
9.8
42
47
69
10
90
3.3
1
12 +1
9.9
16
28
9.8
42
47
74
10
100
3.3
1
12 +1
9.9
16
28
9.8
42
47
77
10
110
3.3
1
12 +1
9.9
16
28
9.8
42
47
81
10
120
3.3
1
12 +1
9.9
16
28
9.8
42
47
87
12
20
3.8
1
14 +1
11.9
16
28
11.3
42
75
48
12
25
3.8
1
14 +1
11.9
16
28
11.3
42
75
51
12
30
3.8
1
14 +1
11.9
16
28
11.3
42
75
55
12
35
3.8
1
14 +1
11.9
16
28
11.3
42
75
58
12
40
3.8
1
14 +1
11.9
16
28
11.3
42
75
62
12
45
3.8
1
14 +1
11.9
16
28
11.3
42
75
66
12
50
3.8
1
14 +1
11.9
16
28
11.3
42
75
69
12
60
3.8
1
14 +1
11.9
16
28
11.3
42
75
76
12
70
3.8
1
14 +1
11.9
16
28
11.3
42
75
83
12
80
3.8
1
14 +1
11.9
16
28
11.3
42
75
91
12
90
3.8
1
14 +1
11.9
16
28
11.3
42
75
105
12
100
3.8
1
14 +1
11.9
16
28
11.3
42
75
109
12
110
3.8
1
14 +1
11.9
16
28
11.3
42
75
117
12
120
3.8
1
14 +1
11.9
16
28
11.3
42
138
126
16
30
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
101
16
35
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
108
16
40
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
115
16
45
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
108
16
50
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
128
16
60
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
141
16
70
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
156
16
80
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
167
16
90
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
171
16
100
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
197
16
110
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
209
16
120
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
222
16
130
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
236
16
140
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
249
16
150
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
263

Stift

Edelstahl 1.4305

Schieber / Druckknopf

Kunststoff

temperaturbeständig bis 80 °C

rot

Sperrklinke

Edelstahl-Blech nichtrostend, 1.4301

Zugring

Edelstahl nichtrostend, 1.4310

Druckfeder

Edelstahl nichtrostend, 1.4310

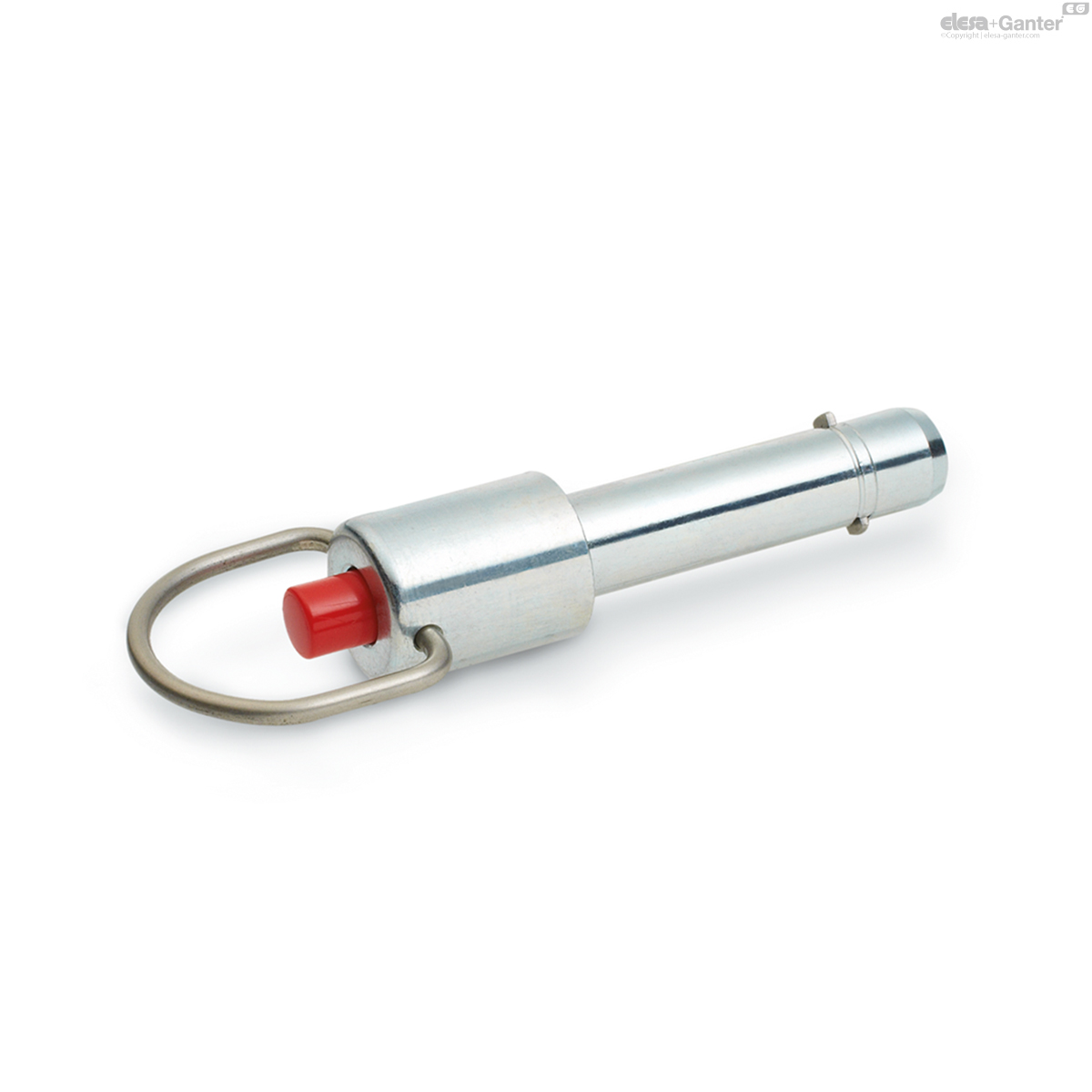

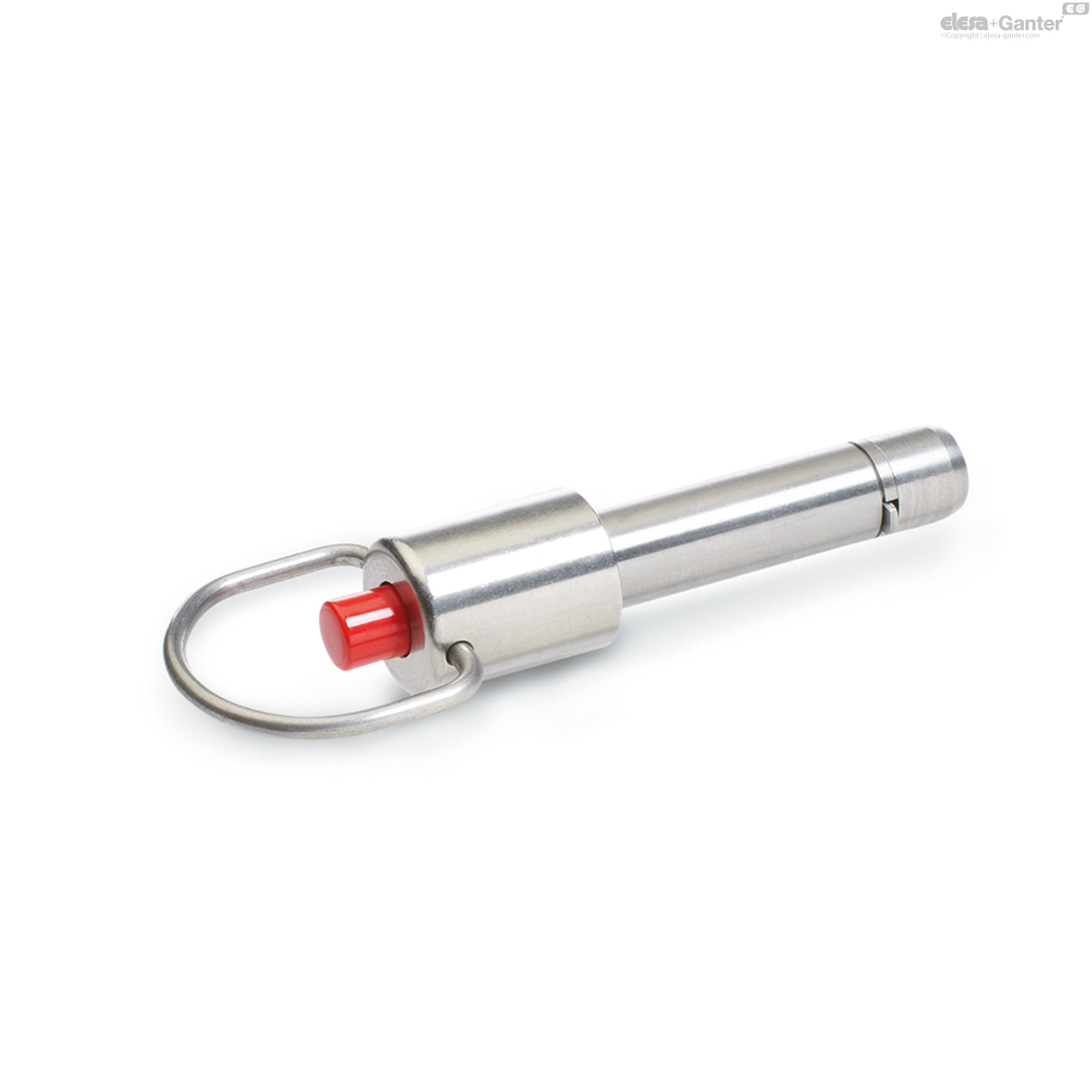

Edelstahl-Steckbolzen mit Axialsicherung GN 214.3 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

Die rechteckigen Sperrklinken aus Edelstahl-Blech halten den Steckbolzen axial in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück.

Die Ausführung mit schwenkbarem Zugring erleichtert die Anwendung bei engen Platzverhältnissen.

Die in der Tabelle angegebenen Werte für die Belastbarkeit bei Scherbeanspruchung sind theoretisch ermittelte Richtwerte. Sie sind unverbindlich unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.
