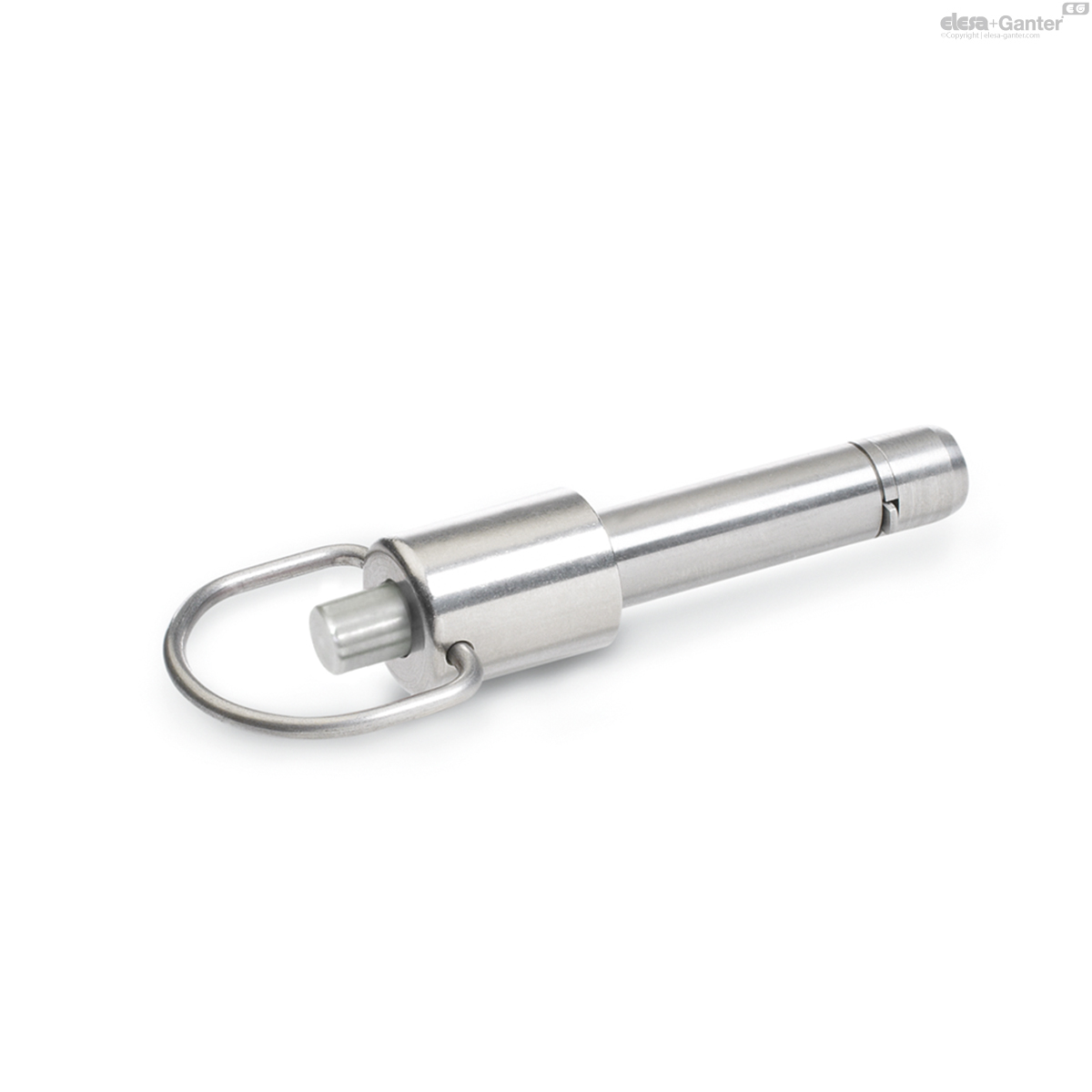

GN 214.6Edelstahl-Steckbolzen

Edelstahl-Steckbolzen

Edelstahl-Schieber, mit Axialsicherung (Sperrklinke)

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
pdf Other documents
Edelstahl-Steckbolzen
Edelstahl-Steckbolzen

GN 214.6

Zurücksetzen
Katalog

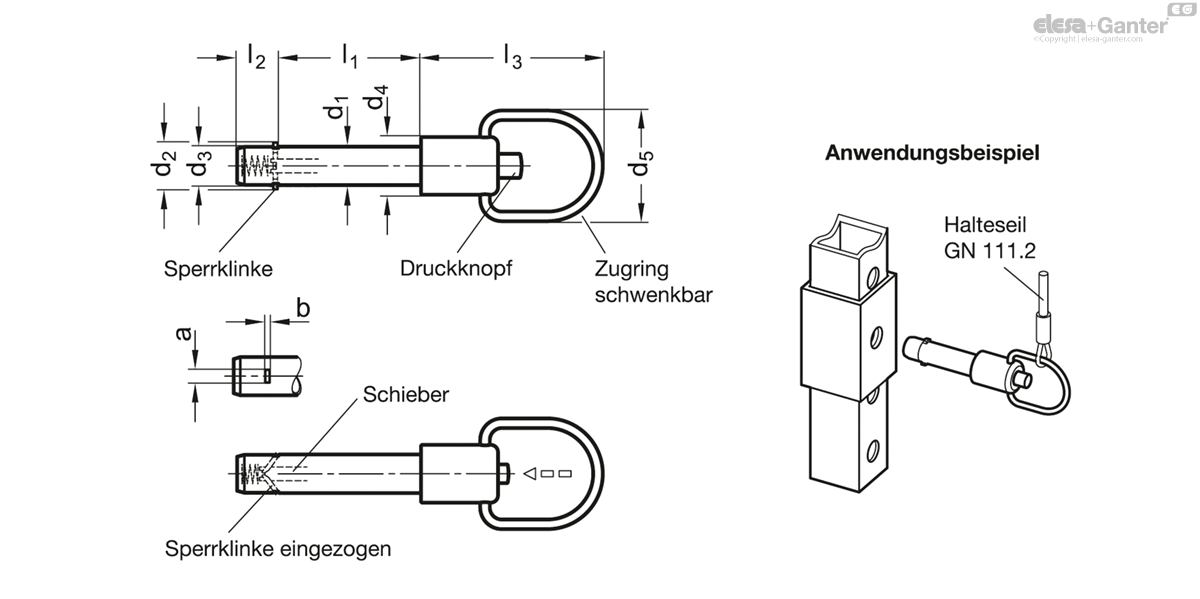

d1 -0.1
l1 +0.4
a
b
d2
d3
d4
d5
l2
l3
Load in kN ≈
(Double sided
shear force)
see information
GN 214.6-6-16
6
16
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
20
GN 214.6-6-20
6
20
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
21
GN 214.6-6-25
6
25
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
23
GN 214.6-6-30
6
30
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
24
GN 214.6-6-35
6
35
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
25
GN 214.6-6-40
6
40
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
26
GN 214.6-6-45
6
45
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
27
GN 214.6-6-50
6
50
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
28
GN 214.6-6-60
6
60
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
30
GN 214.6-6-70
6
70
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
34
GN 214.6-6-80
6
80
2.3
0.5
7.5 +0.5
5.9
12
23
7
38
17
37
GN 214.6-8-16
8
16
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
24
GN 214.6-8-20
8
20
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
25
GN 214.6-8-25
8
25
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
27
GN 214.6-8-30
8
30
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
29
GN 214.6-8-35
8
35
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
31
GN 214.6-8-40
8
40
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
33
GN 214.6-8-45
8
45
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
35
GN 214.6-8-50
8
50
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
37
GN 214.6-8-60
8
60
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
43
GN 214.6-8-70
8
70
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
45
GN 214.6-8-80
8
80
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
50
GN 214.6-8-90
8
90
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
55
GN 214.6-8-100
8
100
2.8
0.6
10 +0.5
7.9
12
23
8.4
38
35
56
GN 214.6-10-15
10
15
3.3
1
12 +1
9.9
16
28
9.8
42
47
49
GN 214.6-10-20
10
20
3.3
1
12 +1
9.9
16
28
9.8
42
47
49
GN 214.6-10-25
10
25
3.3
1
12 +1
9.9
16
28
9.8
42
47
52
GN 214.6-10-30
10
30
3.3
1
12 +1
9.9
16
28
9.8
42
47
55
GN 214.6-10-35
10
35
3.3
1
12 +1
9.9
16
28
9.8
42
47
58
GN 214.6-10-40
10
40
3.3
1
12 +1
9.9
16
28
9.8
42
47
61
GN 214.6-10-45
10
45
3.3
1
12 +1
9.9
16
28
9.8
42
47
64
GN 214.6-10-50
10
50
3.3
1
12 +1
9.9
16
28
9.8
42
47
67
GN 214.6-10-60
10
60
3.3
1
12 +1
9.9
16
28
9.8
42
47
74
GN 214.6-10-70
10
70
3.3
1
12 +1
9.9
16
28
9.8
42
47
78
GN 214.6-10-80
10
80
3.3
1
12 +1
9.9
16
28
9.8
42
47
84
GN 214.6-10-90
10
90
3.3
1
12 +1
9.9
16
28
9.8
42
47
90
GN 214.6-10-100
10
100
3.3
1
12 +1
9.9
16
28
9.8
42
47
96
GN 214.6-10-110
10
110
3.3
1
12 +1
9.9
16
28
9.8
42
47
102
GN 214.6-10-120
10
120
3.3
1
12 +1
9.9
16
28
9.8
42
47
108
GN 214.6-12-20
12
20
3.8
1
14 +1
11.9
16
28
11.3
42
75
58
GN 214.6-12-25
12
25
3.8
1
14 +1
11.9
16
28
11.3
42
75
61
GN 214.6-12-30
12
30
3.8
1
14 +1
11.9
16
28
11.3
42
75
65
GN 214.6-12-35
12
35
3.8
1
14 +1
11.9
16
28
11.3
42
75
70
GN 214.6-12-40
12
40
3.8
1
14 +1
11.9
16
28
11.3
42
75
73
GN 214.6-12-45
12
45
3.8
1
14 +1
11.9
16
28
11.3
42
75
79
GN 214.6-12-50
12
50
3.8
1
14 +1
11.9
16
28
11.3
42
75
82
GN 214.6-12-60
12
60
3.8
1
14 +1
11.9
16
28
11.3
42
75
91
GN 214.6-12-70
12
70
3.8
1
14 +1
11.9
16
28
11.3
42
75
99
GN 214.6-12-80
12
80
3.8
1
14 +1
11.9
16
28
11.3
42
75
108
GN 214.6-12-90
12
90
3.8
1
14 +1
11.9
16
28
11.3
42
75
116
GN 214.6-12-100
12
100
3.8
1
14 +1
11.9
16
28
11.3
42
75
125
GN 214.6-12-110
12
110
3.8
1
14 +1
11.9
16
28
11.3
42
75
134
GN 214.6-12-120
12
120
3.8
1
14 +1
11.9
16
28
11.3
42
138
142
GN 214.6-16-30
16
30
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
119
GN 214.6-16-35
16
35
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
128
GN 214.6-16-40
16
40
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
135
GN 214.6-16-45
16
45
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
143
GN 214.6-16-50
16
50
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
151
GN 214.6-16-60
16
60
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
166
GN 214.6-16-70
16
70
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
183
GN 214.6-16-80
16
80
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
197
GN 214.6-16-90
16
90
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
213
GN 214.6-16-100
16
100
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
228
GN 214.6-16-110
16
110
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
244
GN 214.6-16-120
16
120
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
259
GN 214.6-16-130
16
130
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
274
GN 214.6-16-140
16
140
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
290
GN 214.6-16-150
16
150
4.8
1.2
19 +1
15.9
20
32
14.2
46.5
138
305

Stift

Edelstahl 1.4305

Schieber / Druckknopf

Edelstahl 1.4305

Sperrklinke

Edelstahl-Blech nichtrostend, 1.4301

Zugring

Edelstahl nichtrostend, 1.4310

Druckfeder

Edelstahl nichtrostend, 1.4310

Edelstahl-Steckbolzen mit Axialsicherung GN 214.6 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

Die rechteckigen Sperrklinken aus Edelstahl-Blech halten den Steckbolzen axial in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück.

Die Ausführung mit schwenkbarem Zugring erleichtert die Anwendung bei engen Platzverhältnissen.

Die in der Tabelle angegebenen Werte für die Belastbarkeit bei Scherbeanspruchung sind theoretisch ermittelte Richtwerte. Sie sind unverbindlich unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.

Verwandte Produkte
mit 2 Schlüsselringen

GN 111.2-A

Halteseile Edelstahl, mit Schlüsselringen oder einem Schlüsselring und einer Befestigungslasche / mit Befestigungslasche, mit Karabinerhaken
Spiral-Halteseile

GN 111.4

Spiral-Halteseile Kunststoff, mit 2 Schlüsselringen
Kugelketten

GN 111.5

Kugelketten Edelstahl, mit zwei Schlüsselringen

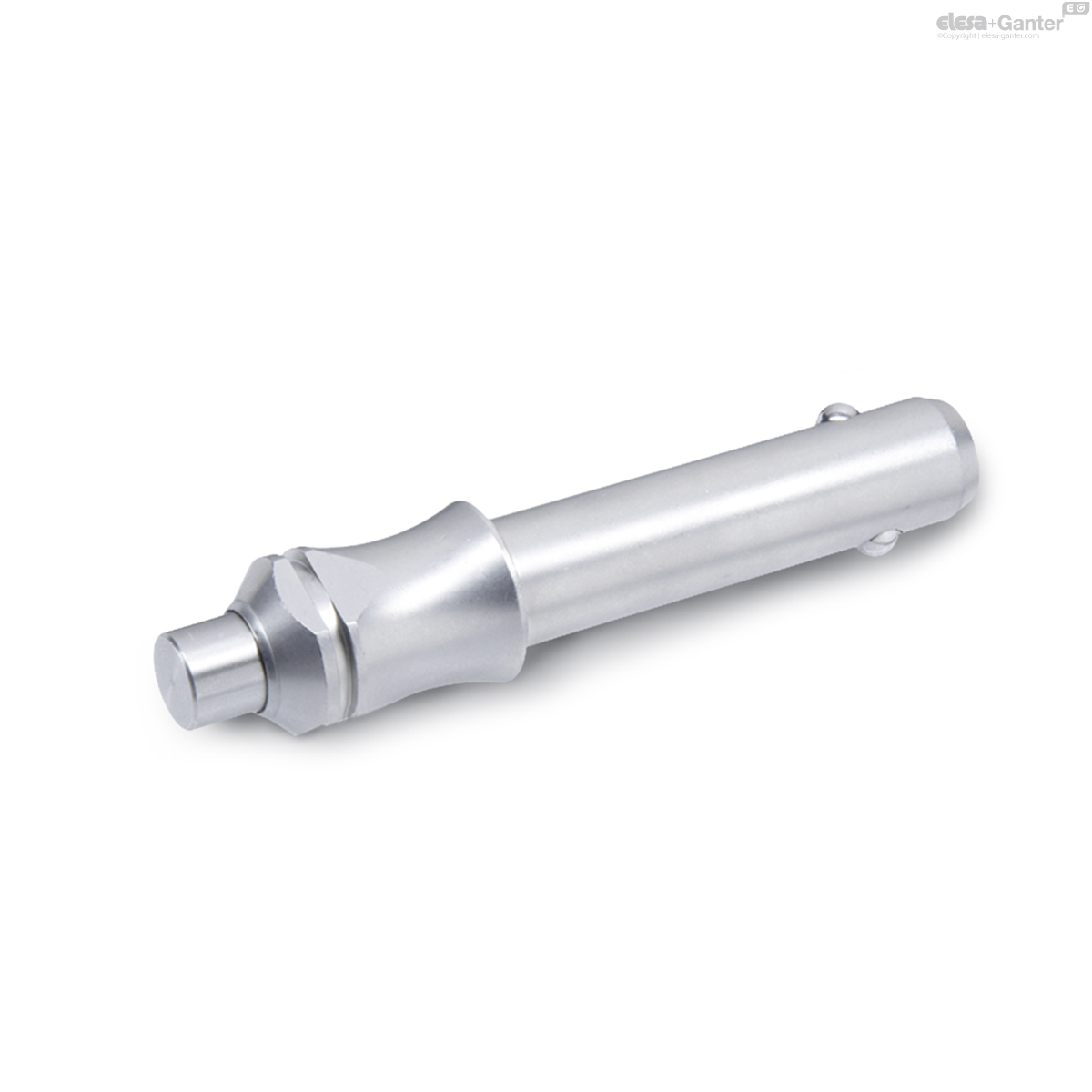

Edelstahl-Kugelsperrbolzen

GN 113.3

Edelstahl-Kugelsperrbolzen Werkstoff 1.4305, mit Griffmulde

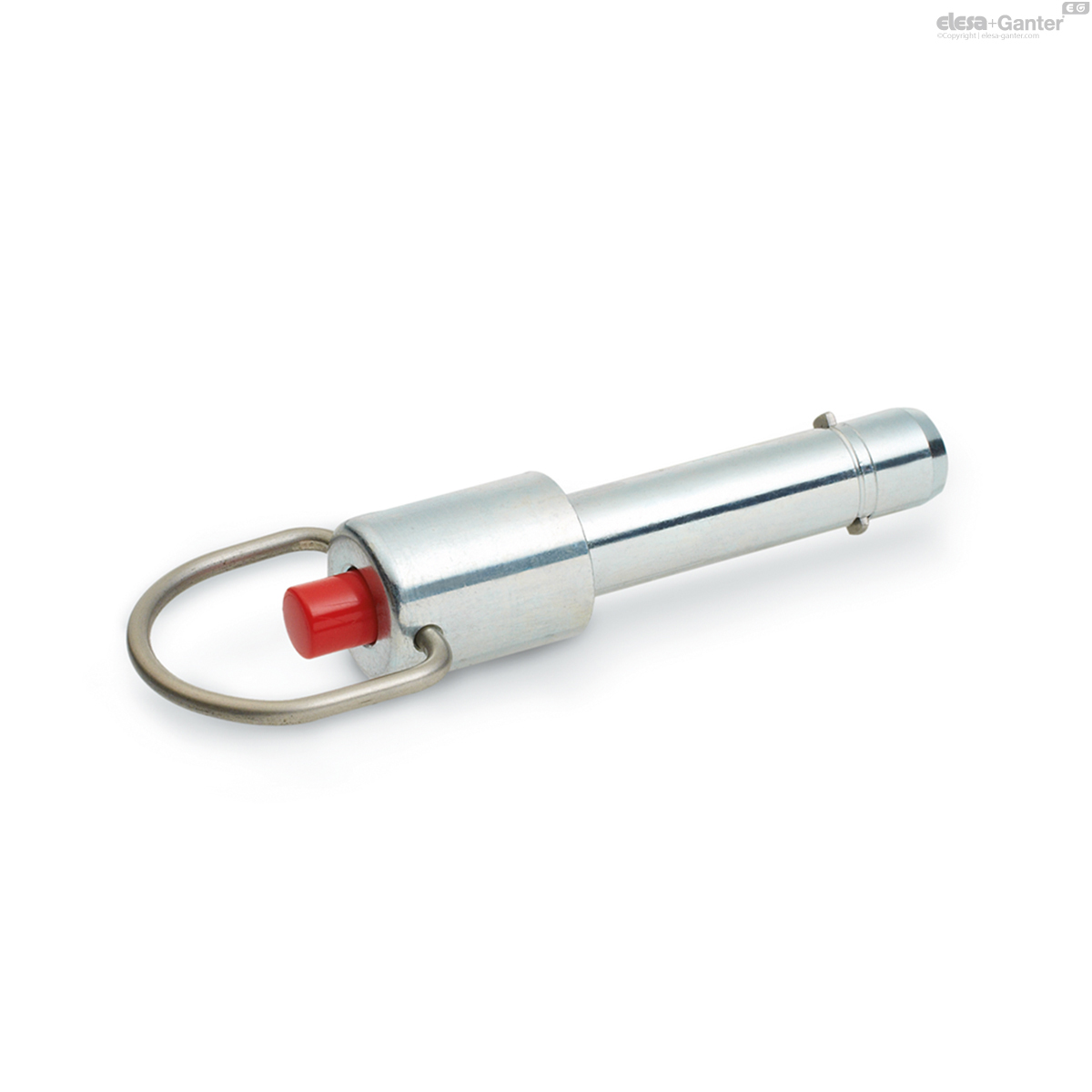

Steckbolzen

GN 214.2

Steckbolzen mit Axialsicherung (Sperrklinke)

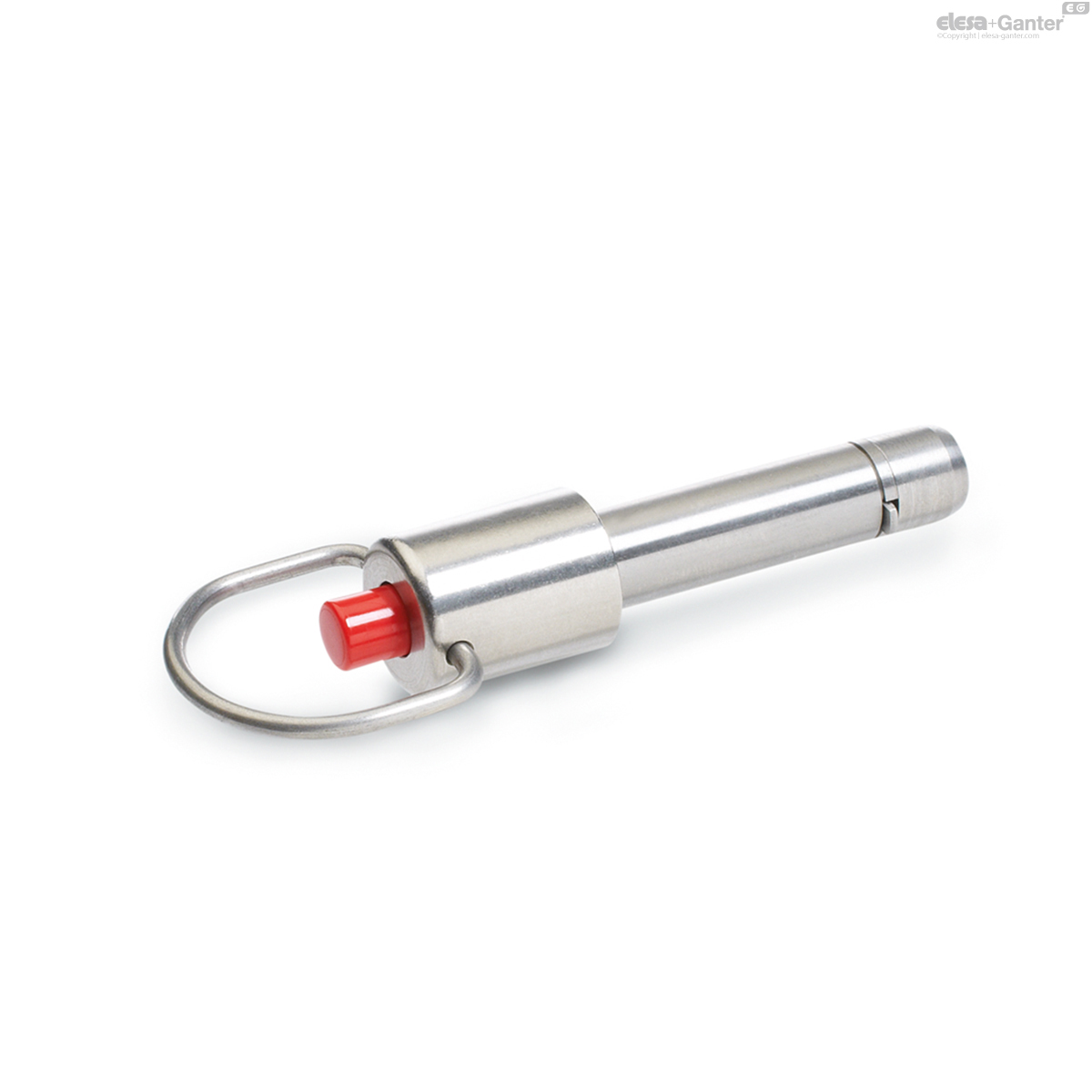

Edelstahl-Steckbolzen
