GN 114.3Steckbolzen

Steckbolzen

Edelstahl Kunstoff-Schieber, mit Axialsicherung (Sperrklinke)

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
pdf Other documents
Steckbolzen
Steckbolzen

GN 114.3

Katalog
d1 -0.1
l1 +0.4
a
b
d2
d3
d4
d5
l2
l3
Last in kN ≈
(Doppelseitige
Scherkraft)
gemäß DIN 50141
6
10
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
17
12
6
12
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
17
12
6
16
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
17
13
6
20
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
17
14
6
25
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
17
14
6
30
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
17
15
6
35
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
17
16
6
40
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
17
17
6
45
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
17
18
6
50
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
17
18
6
60
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
17
23
6
70
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
17
23
6
80
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
17
27
8
10
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
35
26
8
16
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
35
29
8
20
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
35
25
8
25
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
35
27
8
35
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
35
29
8
30
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
35
29
8
40
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
35
32
8
45
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
35
34
8
50
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
35
35
8
60
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
35
41
8
70
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
35
47
8
80
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
35
50
8
90
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
35
52
8
100
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
35
54
10
15
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
24
10
20
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
26
10
25
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
28
10
30
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
31
10
35
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
33
10
40
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
35
10
45
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
37
10
50
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
39
10
60
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
44
10
70
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
49
10
80
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
54
10
90
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
60
10
100
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
63
10
110
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
67
10
120
3.3
1
11.7 +1
9.9
18
34
9.8
26
47
73
12
20
3.8
1
13.7 +1
11.9
18
34
11.3
26
75
33
12
25
3.8
1
13.7 +1
11.9
18
34
11.3
26
75
37
12
30
3.8
1
13.7 +1
11.9
18
34
11.3
26
75
41
12
35
3.8
1
13.7 +1
11.9
18
34
11.3
26
75
44
12
40
3.8
1
13.7 +1
11.9
18
34
11.3
26
75
48
12
45
3.8
1
13.7 +1
11.9
18
34
11.3
26
75
51
12
50
3.8
1
13.7 +1
11.9
18
34
11.3
26
75
55
12
60
3.8
1
13.7 +1
11.9
18
34
11.3
26
75
62
12
70
3.8
1
13.7 +1
11.9
18
34
11.3
26
75
69
12
80
3.8
1
13.7 +1
11.9
18
34
11.3
26
75
76
12
90
3.8
1
13.7 +1
11.9
18
34
11.3
26
75
90
12
100
3.8
1
13.7 +1
11.9
18
34
11.3
26
75
95
12
110
3.8
1
13.7 +1
11.9
18
34
11.3
26
75
102
12
120
3.8
1
13.7 +1
11.9
18
34
11.3
26
75
112
16
30
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
78
16
35
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
85
16
40
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
92
16
45
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
85
16
50
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
105
16
60
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
118
16
70
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
133
16
80
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
144
16
90
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
147
16
100
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
173
16
110
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
186
16
120
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
199
16
130
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
213
16
140
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
226
16
150
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
138
239
20
30
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
125
20
35
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
136
20
40
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
147
20
45
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
158
20
50
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
169
20
60
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
191
20
70
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
214
20
80
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
234
20
90
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
258
20
100
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
277
20
110
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
302
20
120
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
326
20
130
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
350
20
140
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
368
20
150
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
228
395

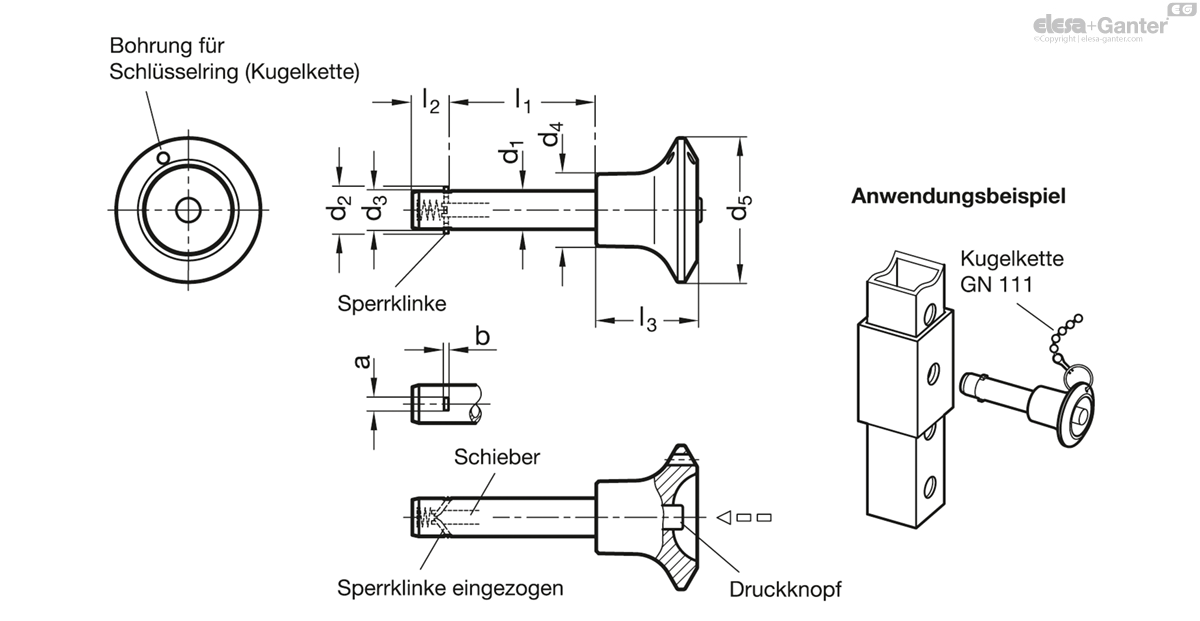

Knopf / Druckknopf / Schieber

  • Kunststoff
  • temperaturbeständig bis 80 °C
  • Knopf: schwarz-grau
  • Druckknopf: rot

Stift

Edelstahl 1.4305

Sperrklinke

Edelstahl-Blech nichtrostend, 1.4301

Druckfeder

Edelstahl 1.4310

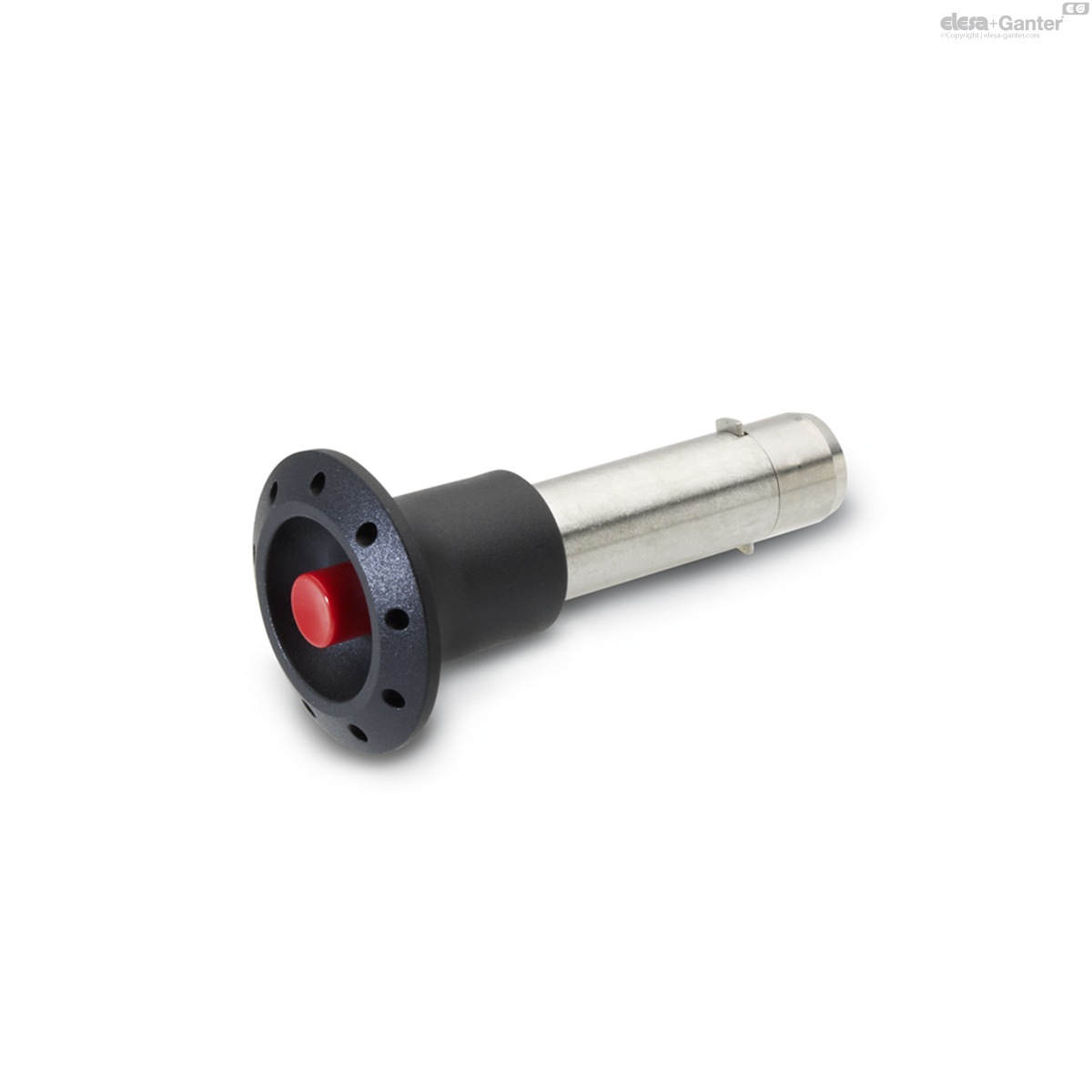

Edelstahl-Steckbolzen mit Axialsicherung GN 114.3 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

Die rechteckigen Sperrklinken aus Edelstahl-Blech halten den Steckbolzen axial in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück.

Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.

Verwandte Produkte
Stahl

DIN 172-ST

Positionierbuchsen Stahl / Edelstahl, Bohrbuchsen, mit Bund
Stahl

DIN 179-ST

Positionierbuchsen Stahl / Edelstahl, Bohrbuchsen, ohne Bund
Spiral-Halteseile

GN 111.4

Spiral-Halteseile Kunststoff, mit 2 Schlüsselringen
Kugelketten

GN 111.5

Kugelketten Edelstahl, mit zwei Schlüsselringen
Edelstahl-Kugelsperrbolzen

GN 113.5

Edelstahl-Kugelsperrbolzen Werkstoff 1.4305, mit Kunststoff-Knopf
Steckbolzen

GN 114.2

Steckbolzen Stahl, Knopf Kunststoff, mit Axialsicherung (Sperrklinke)
Edelstahl-Steckbolzen

GN 114.6

Edelstahl-Steckbolzen mit Axialsicherung (Sperrklinke)
Edelstahl-Steckbolzen

GN 214.3

Edelstahl-Steckbolzen Kunststoff-Schieber, mit Axialsicherung (Sperrklinke)
