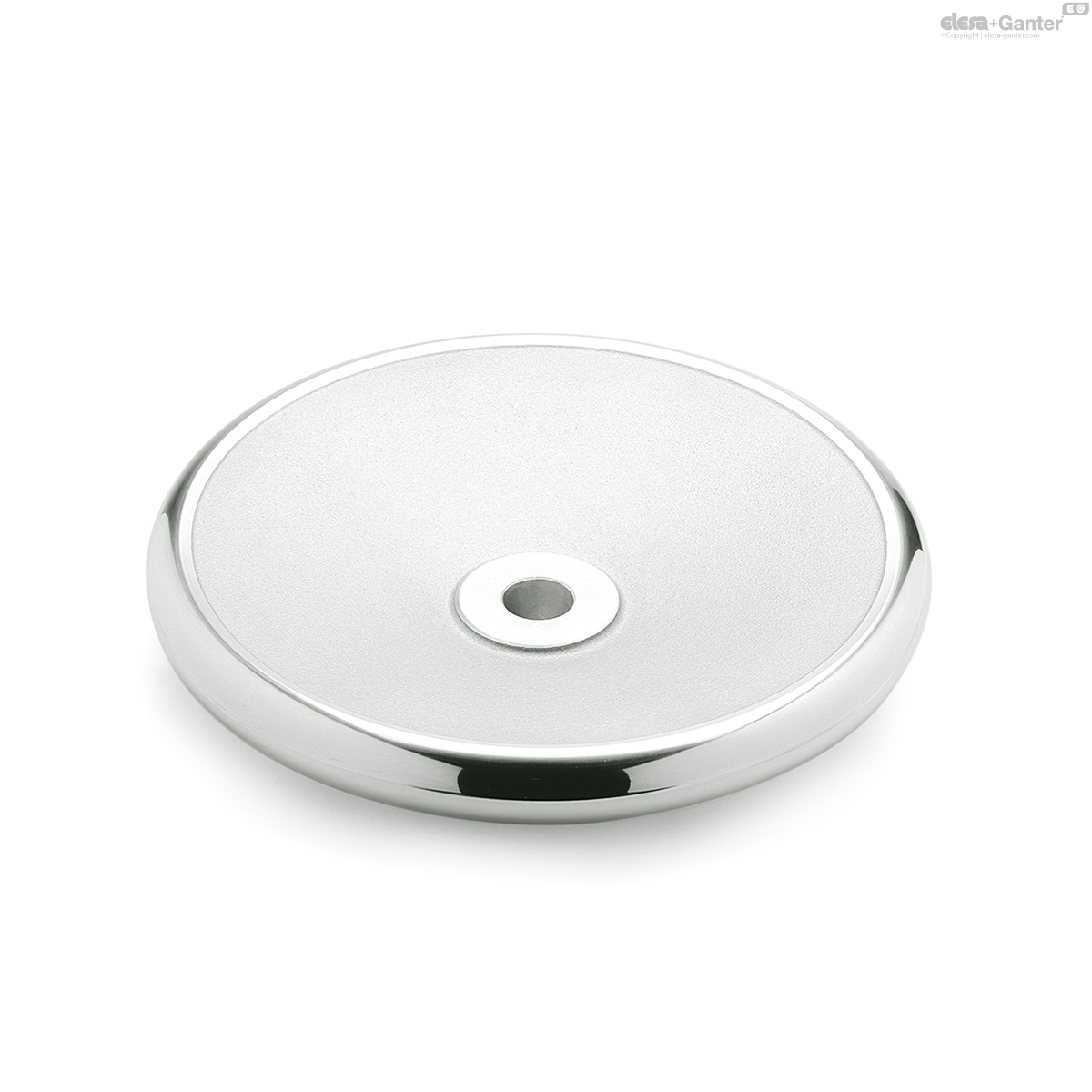

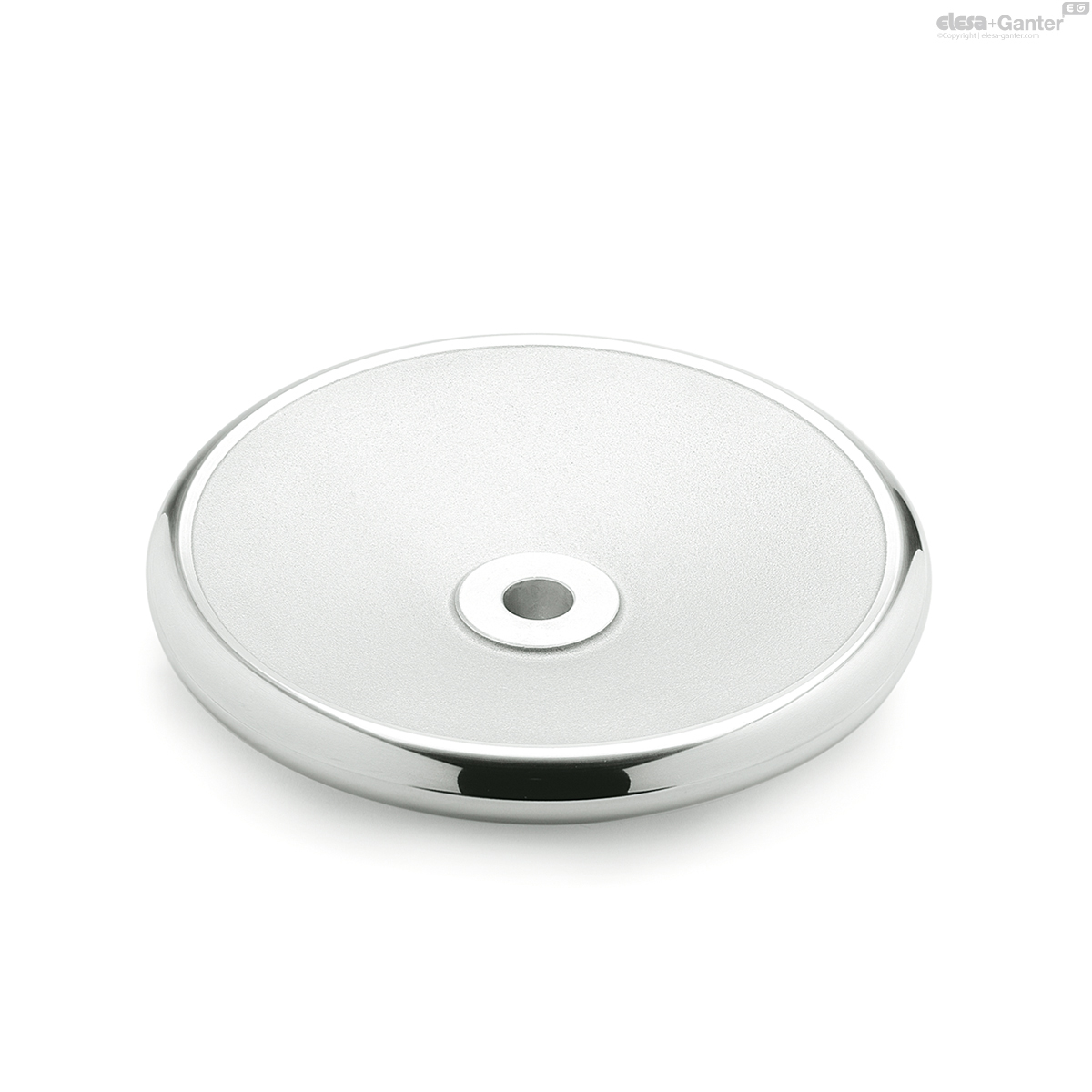

DIN 3670-BSchijfhandwielen

Zonder spiebaan

Aluminium

  • Icons/__logo__RoHS__.png
pdf Other documents
Zonder spiebaan
Zonder spiebaan
Zonder spiebaan
DIN 3670-B
Zonder spiebaan

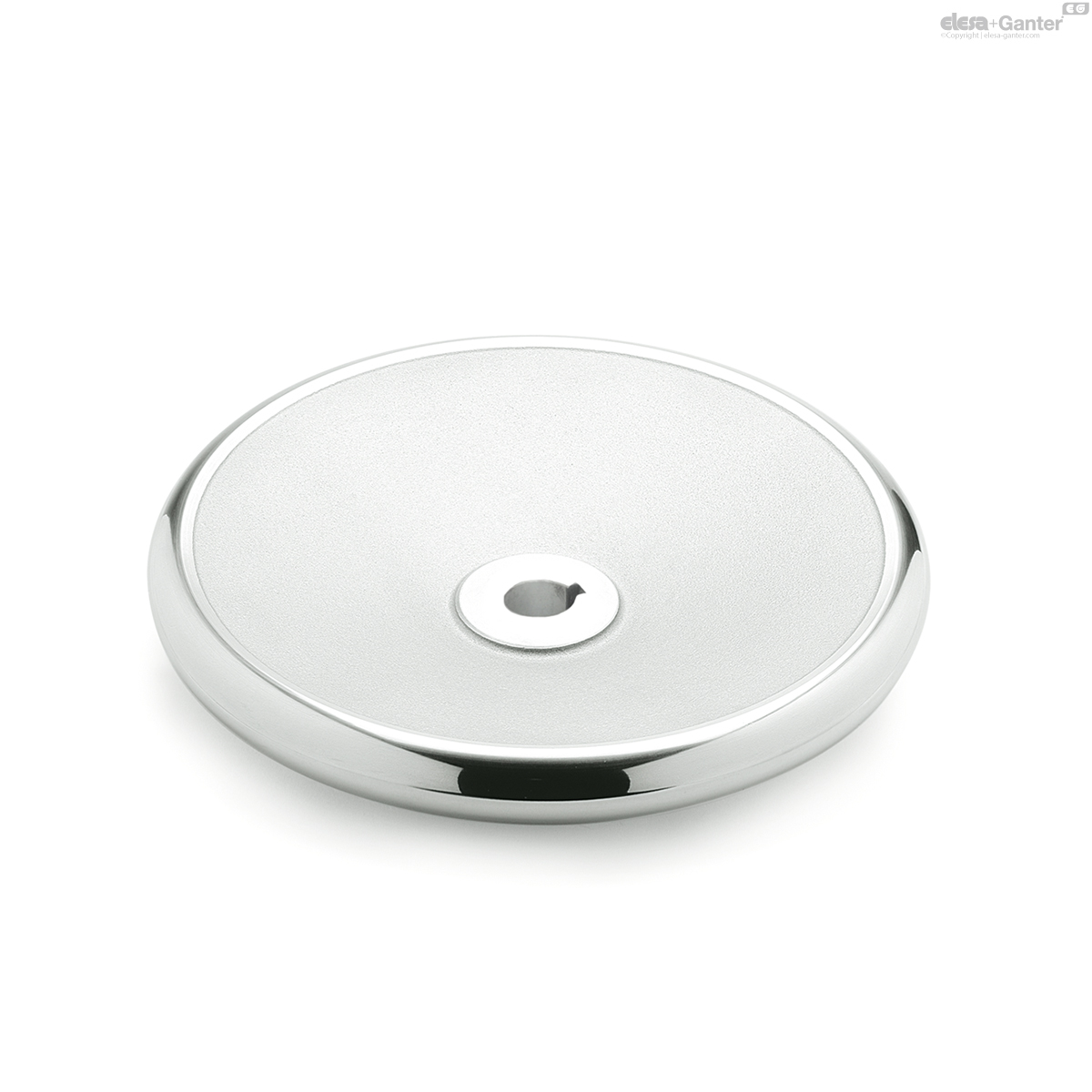

Met spiebaan DIN 6885-1 P9
DIN 3670-K
Met spiebaan DIN 6885-1 P9

DIN 3670-B

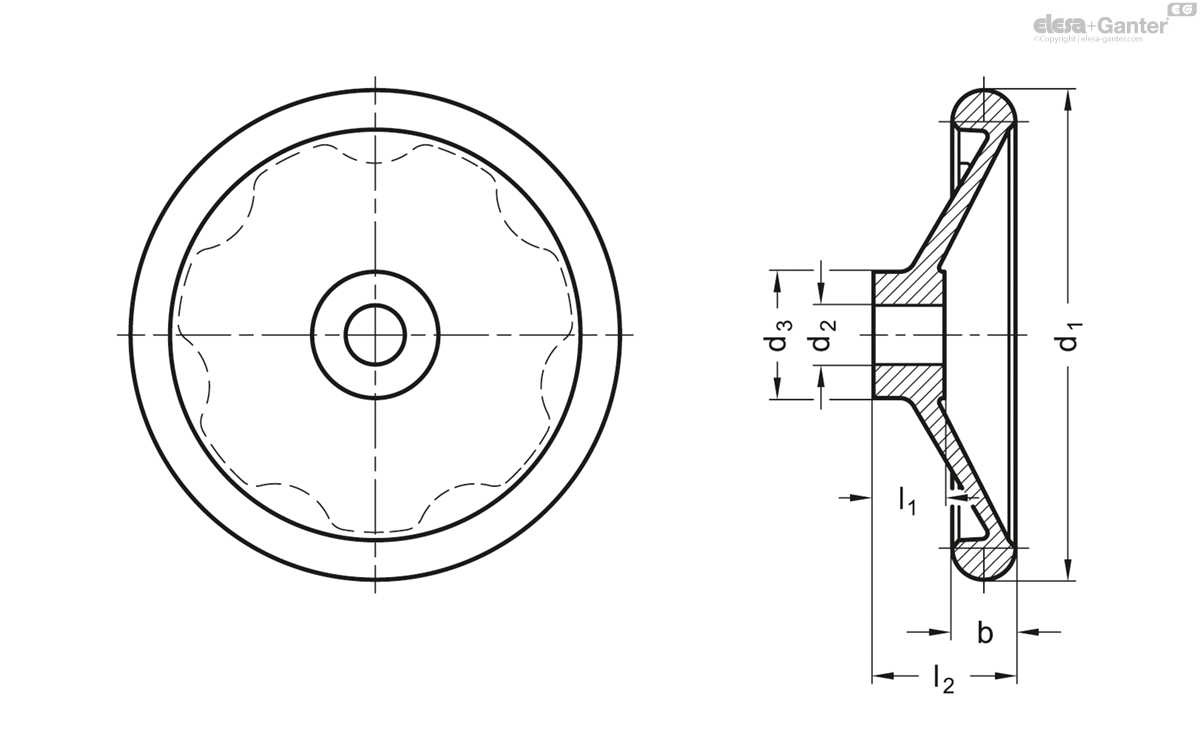

Code
d1
d2H7 Bore
b
d3
l1
l2 ≈
80
10
14
26
16
29
128
80
12
14
26
16
29
127
100
10
15
28
17
33
188
100
12
15
28
17
33
185
125
12
16
31
18
36
306
125
14
16
31
18
36
289
160
14
18
36
20
40
514
160
16
18
36
20
40
510
200
18
22
42
24
45
943
200
20
22
42
24
45
938
200
22
22
42
24
45
940
250
22
26
48
28
50
1608
250
24
26
48
28
50
1596
250
26
26
48
28
50
1582
315
26
28
56
33
56
2695
315
28
28
56
33
56
2689
315
30
28
56
33
56
2683
400
30
32
65
38
63
5000
400
32
32
65
38
63
4342

Bore codes

  • Version B: Without keyway
  • Version K: With keyway DIN 6885-1 P9

Aluminum

  • Hub machined
  • Rim
  • turned and polished
  • Radial and axial runout of the rim < 0.4
  • Unmachined body shot-blasted

Disk handwheels DIN 3670 have recessed grips at their back. As a rule they are supplied without handle, but the mounting of a handle is possible.

The handwheel diameter d1=80 and d1=400 are not provided in the official standard sheet.

  • GN 184 Countersunk Washers (for Axial Fixing)
Gerelateerde producten
Plat verzonken sluitringen

GN 184

Plat verzonken sluitringen Staal

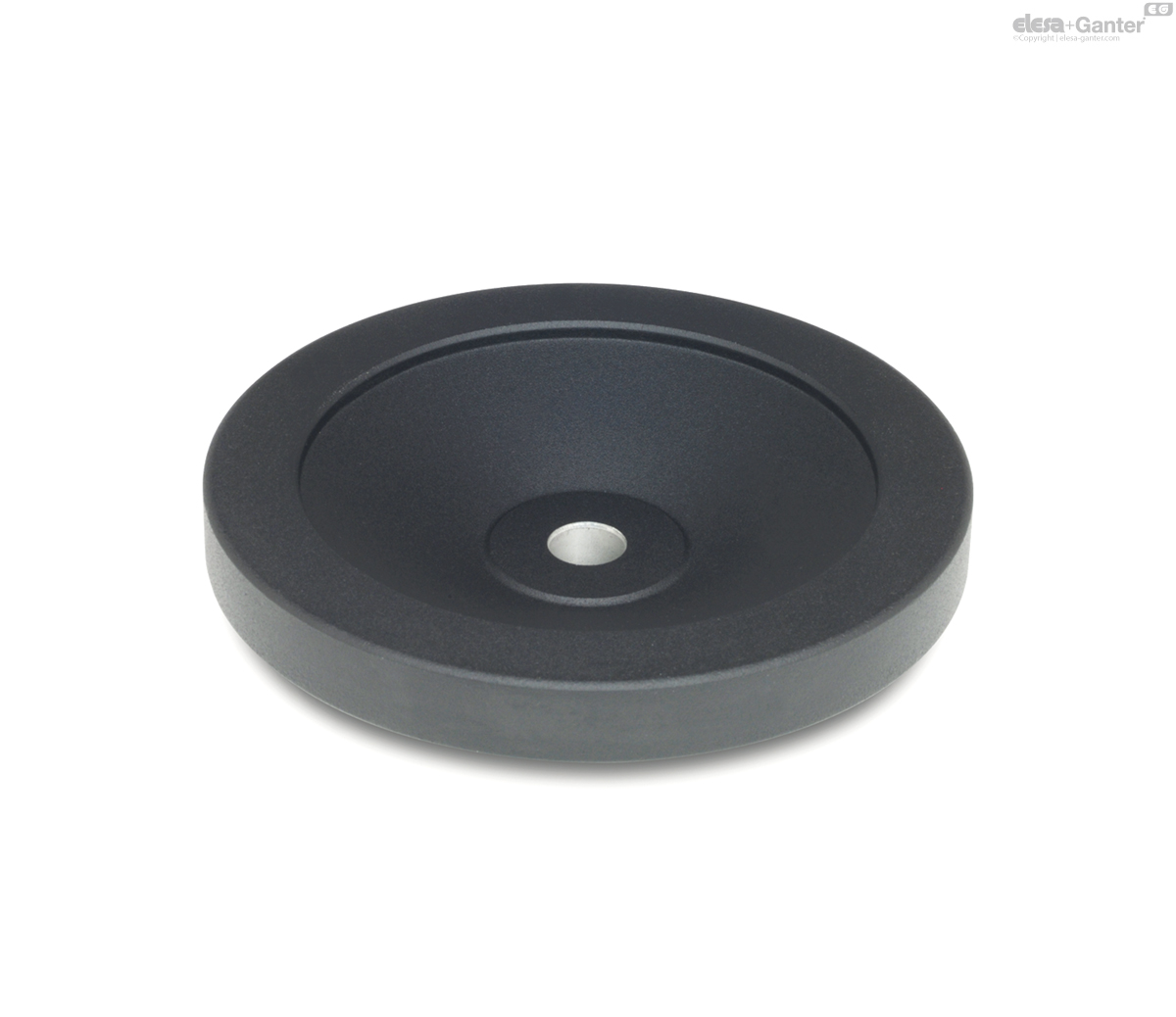

Zonder spiebaan

GN 321-B

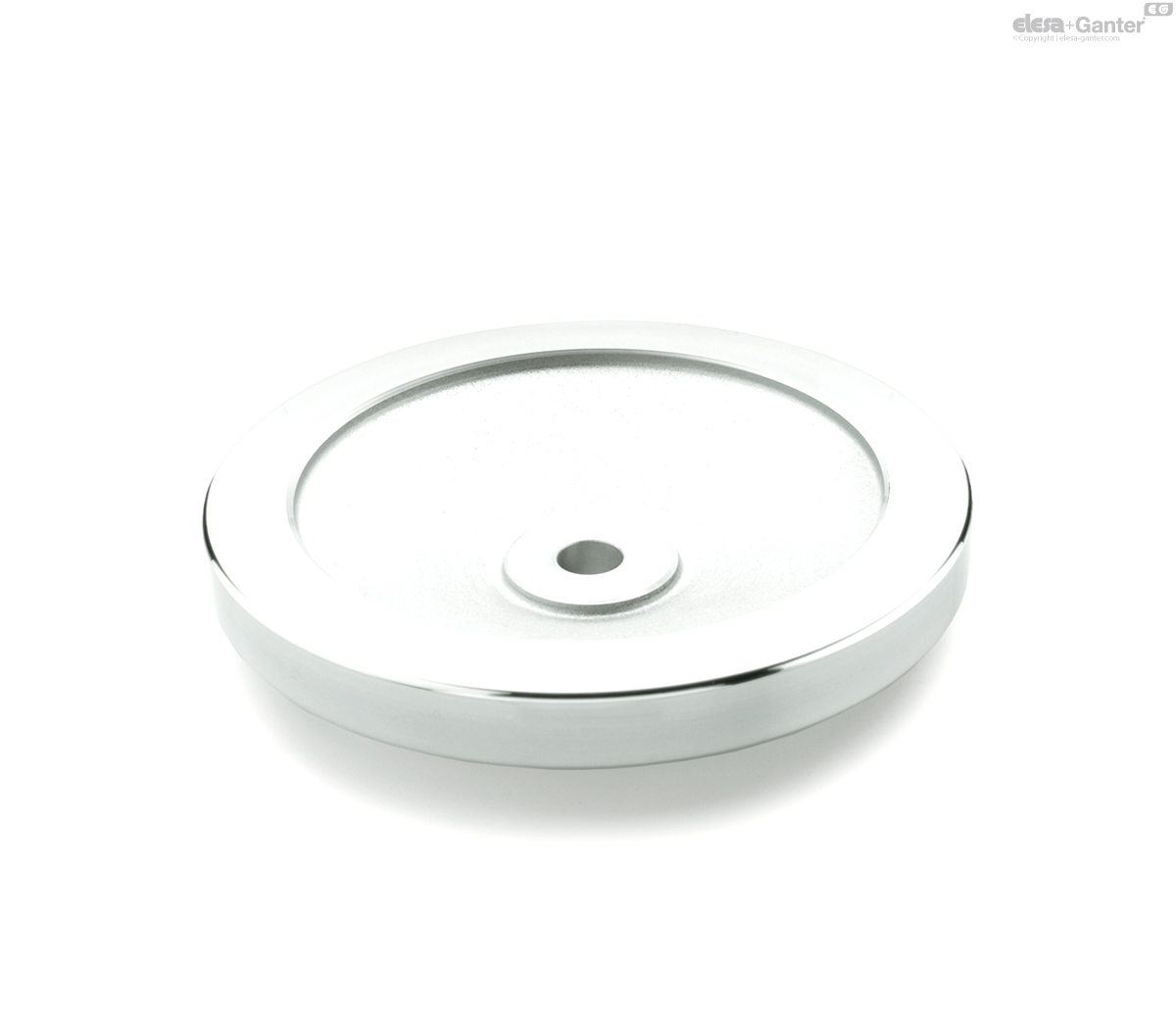

Schijfhandwielen Aluminium, blank, rand gepolijst
Zonder spiebaan

GN 323-B

Schijfhandwielen Aluminium, zwart, poedercoated
zonder handgreep

GN 923-A

Schijfhandwielen Aluminium, kunststof bekleding

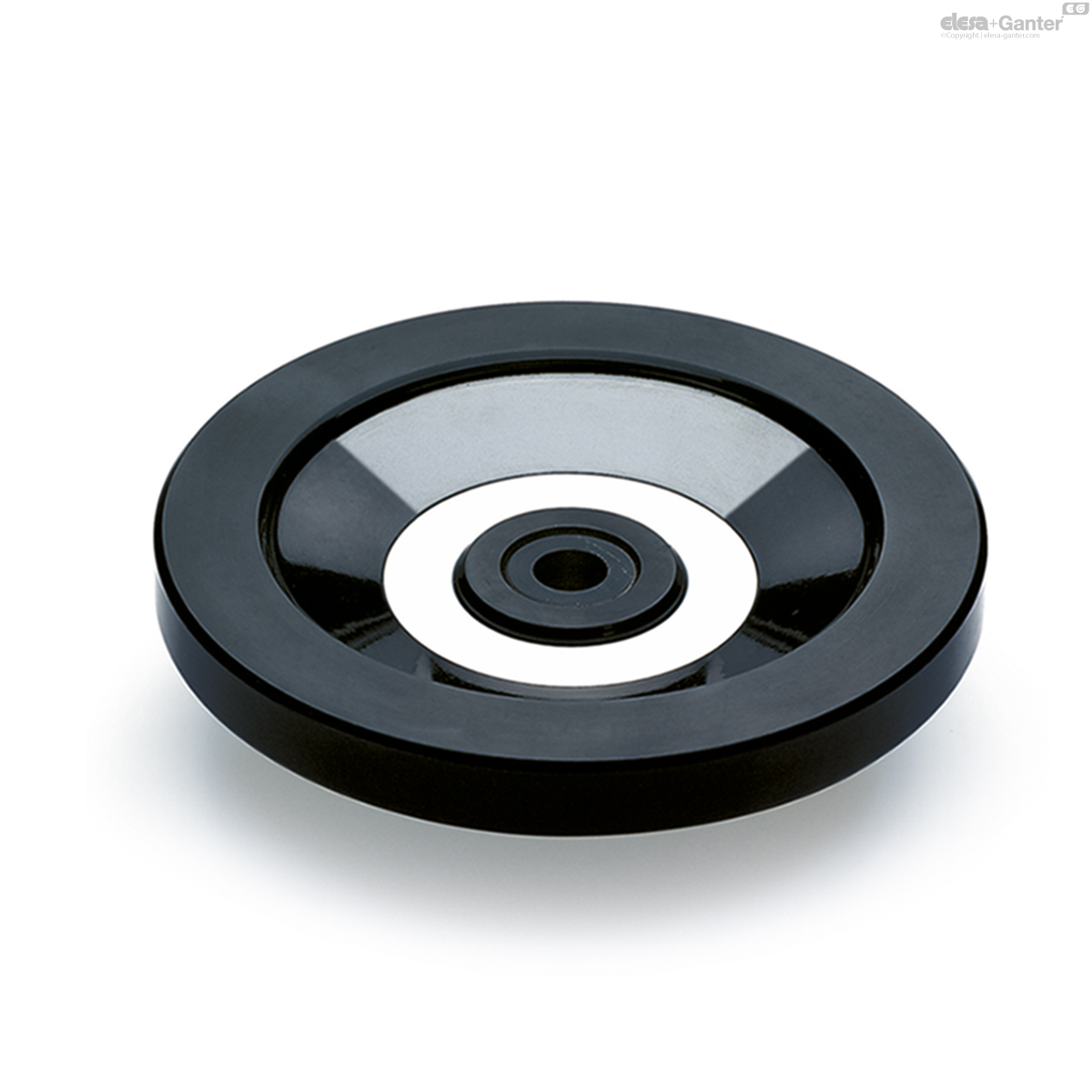

Zonder handgreep, geboorde naaf

VDN.FP-A

Volle handwielen Duroplast stalen naaf
zonder handgreep

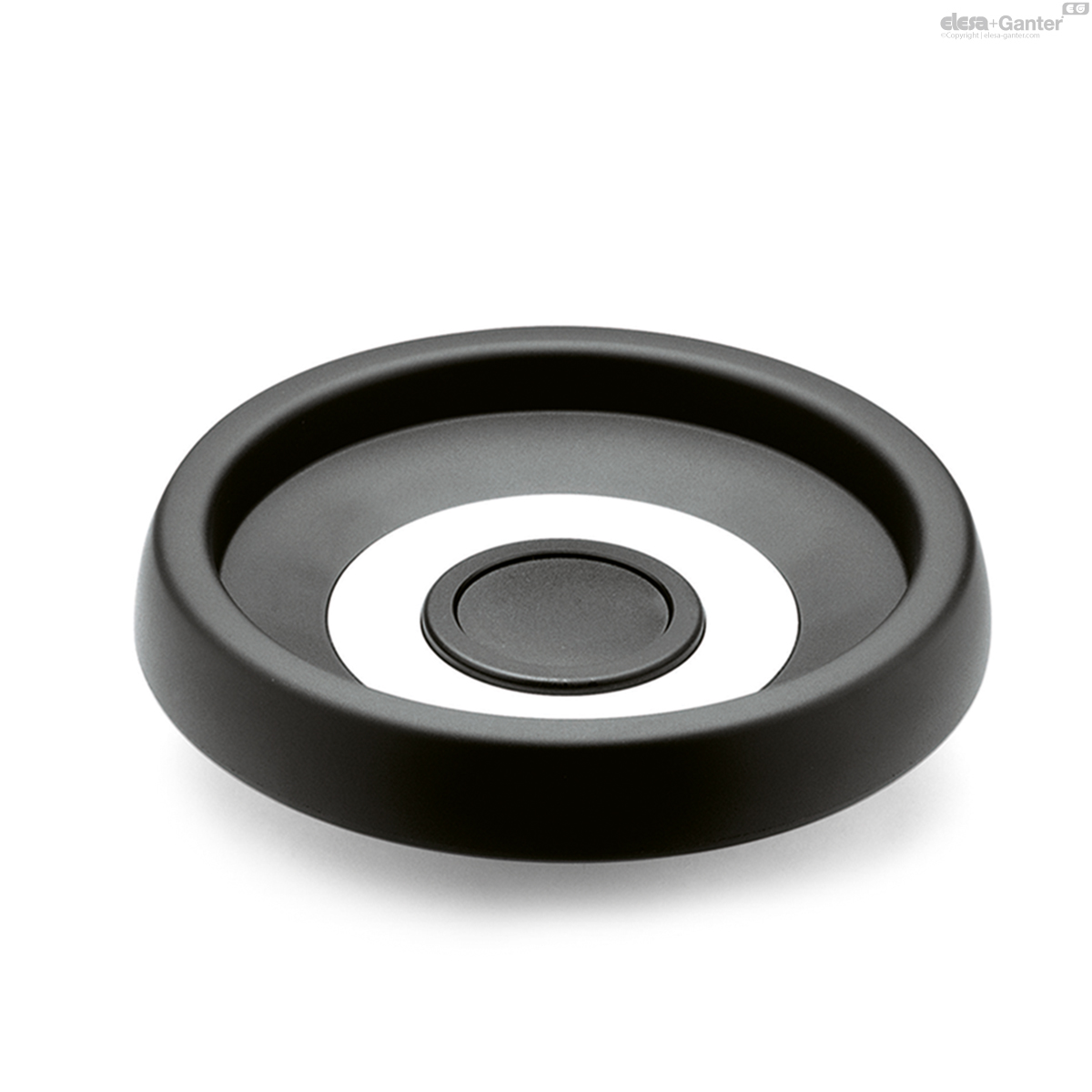

VDS.

Volle handwielen Technopolymeer
zonder handgreep

VDT.

Volle handwielen Technopolymeer
zonder handgreep

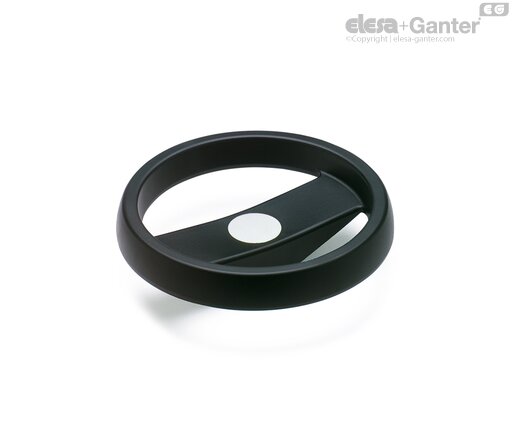

VRTP.
