DIN 3670-BScheibenhandräder

ohne Nabennut

Aluminium

  • Icons/__logo__RoHS__.png
pdf Other documents
ohne Nabennut
ohne Nabennut
ohne Nabennut
DIN 3670-B
ohne Nabennut
mit Nabennut DIN 6885-1 P9
DIN 3670-K
mit Nabennut DIN 6885-1 P9

DIN 3670-B

Katalog

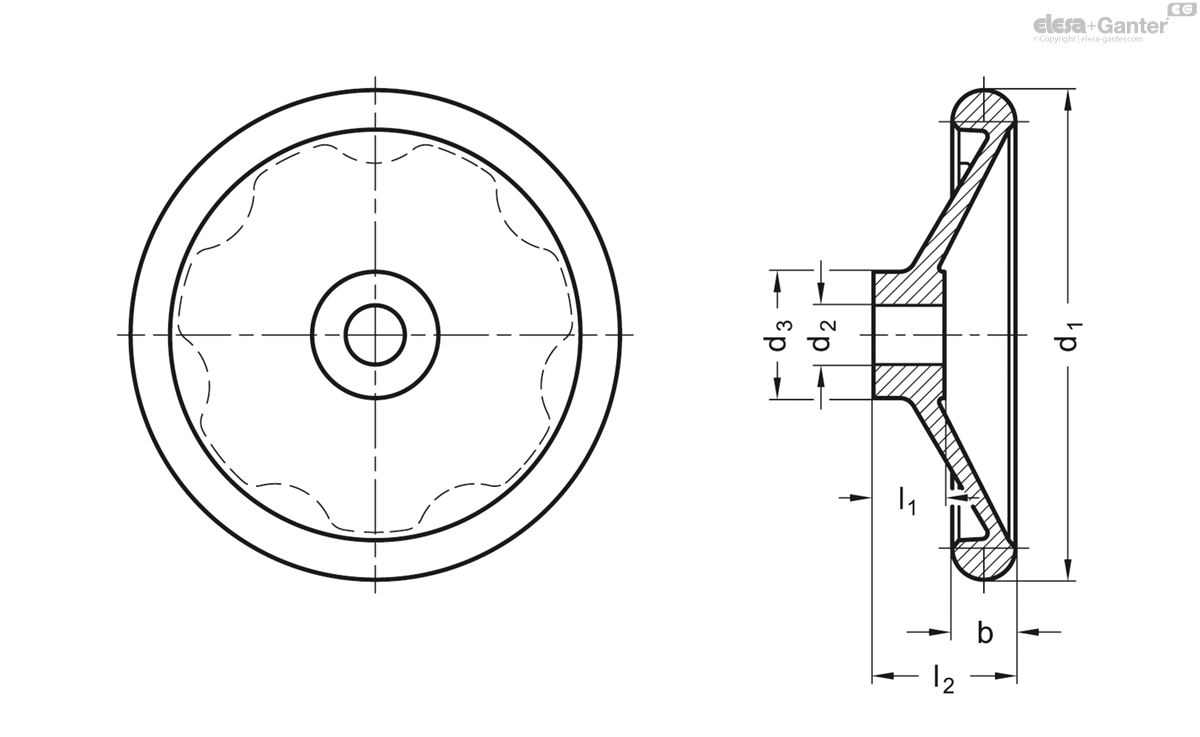

d1
d2H7 Bohrung
b
d3
l1
l2 ≈
80
10
14
26
16
29
128
80
12
14
26
16
29
127
100
10
15
28
17
33
188
100
12
15
28
17
33
185
125
12
16
31
18
36
306
125
14
16
31
18
36
289
160
14
18
36
20
40
514
160
16
18
36
20
40
510
200
18
22
42
24
45
943
200
20
22
42
24
45
938
200
22
22
42
24
45
940
250
22
26
48
28
50
1608
250
24
26
48
28
50
1596
250
26
26
48
28
50
1582
315
26
28
56
33
56
2695
315
28
28
56
33
56
2689
315
30
28
56
33
56
2683
400
30
32
65
38
63
5000
400
32
32
65
38
63
4342

Bohrungskennzeichen

  • B: ohne Nabennut
  • K: mit Nabennut DIN 6885-1 P9

Aluminium

  • Nabe bearbeitet
  • Radkranz
  • gedreht und poliert
  • Rundlauf- und Planlaufabweichung des Radkranzes < 0,4
  • unbearbeitete Fläche gestrahlt

Scheibenhandräder DIN 3670 werden in der Regel in der Ausführung ,,ohne Griff’’ verwendet, die Rückseite ist mit Griffmulden versehen. Der Radkranz ist jedoch so ausgebildet, dass die Montage eines Griffes möglich ist.

Auf dem amtlichen Normblatt sind die Handrad-Ø d1=80 und d1=400 nicht vorgesehen.

  • GN 184 Vorlegescheiben (zur axialen Befestigung)
