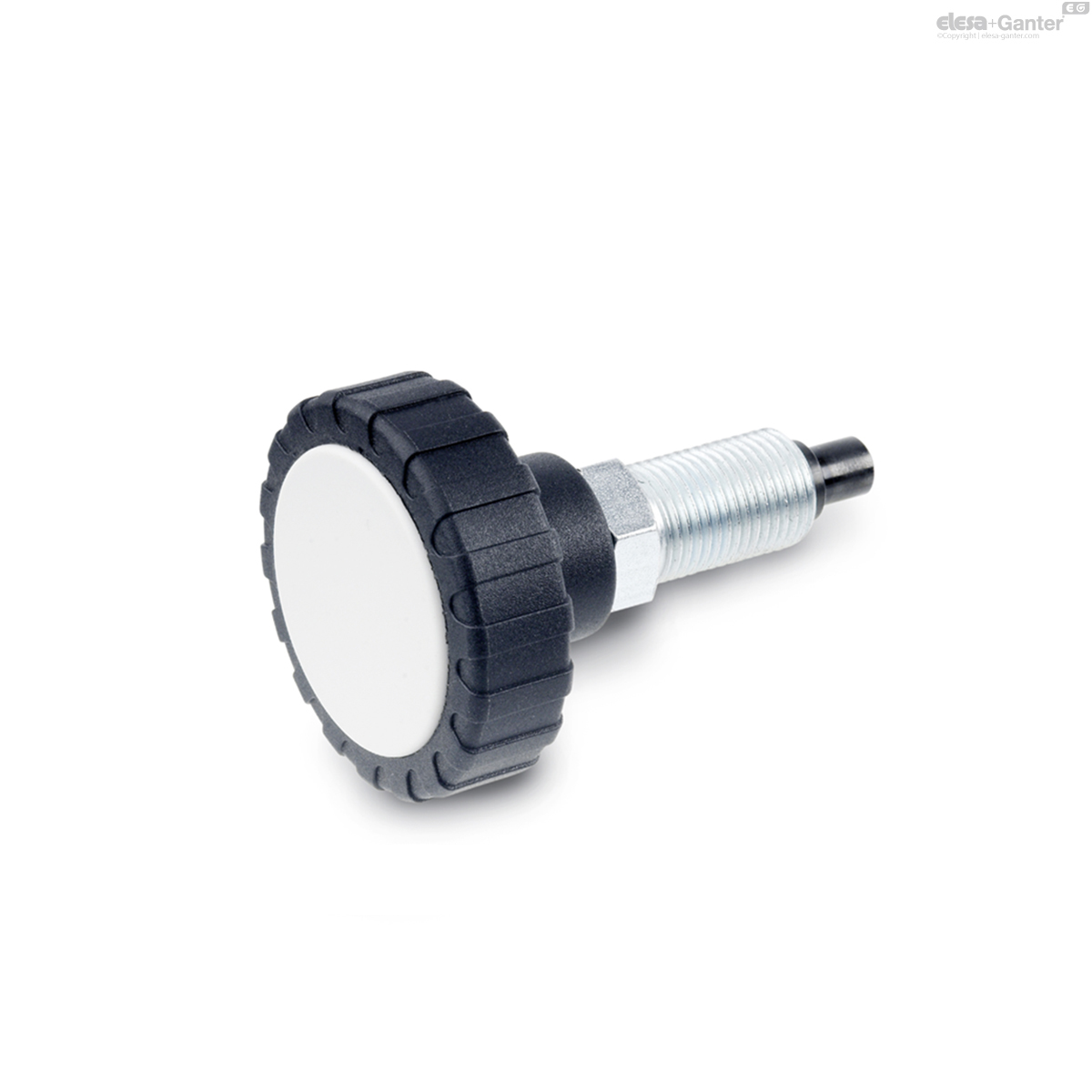

GN 7336.8Klemmrastbolzen

Klemmrastbolzen

mit Sicherheitsfunktion

Technical datasheet

GN 7336.8

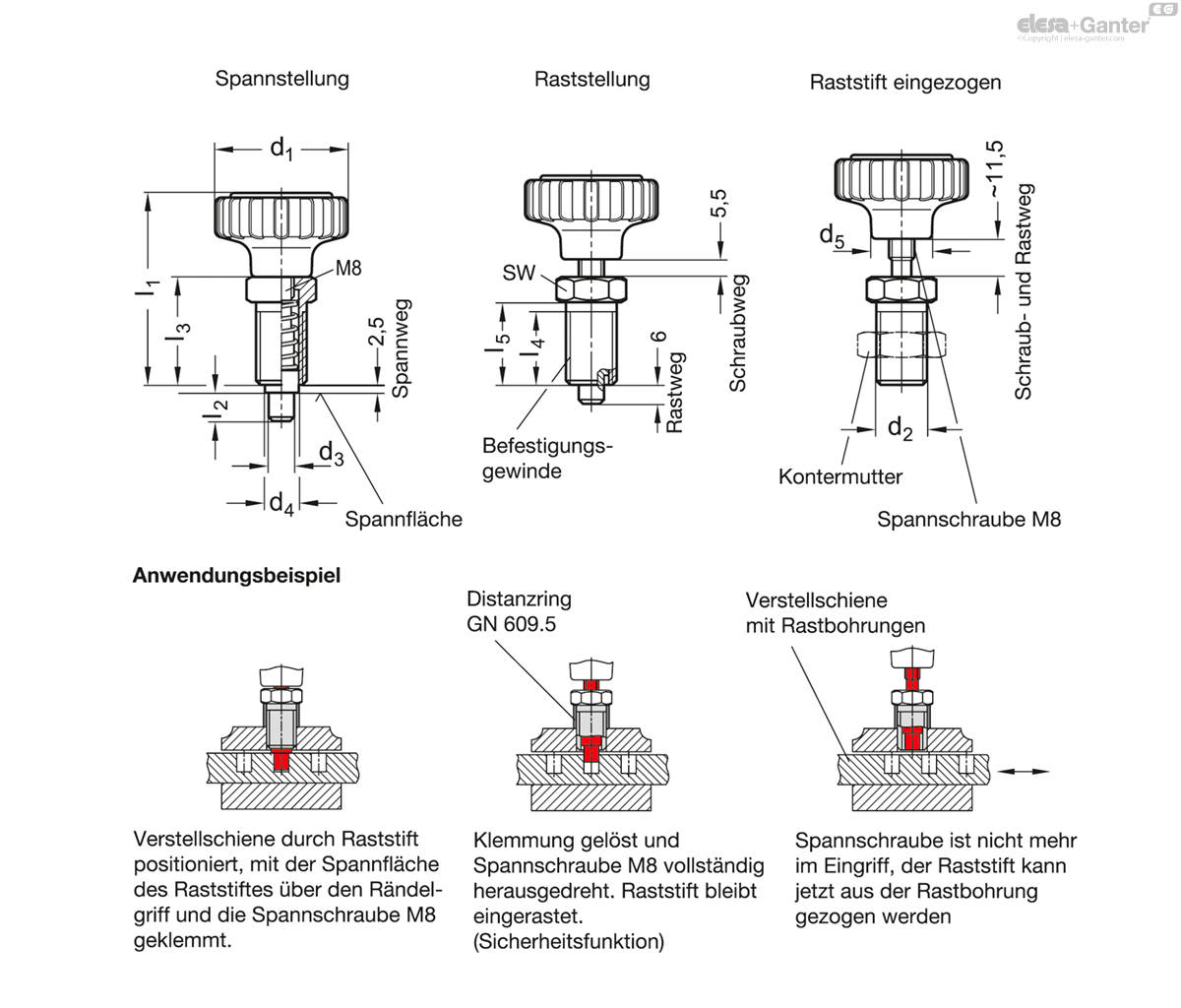

Katalog	d₁	d₂	d₃ Pin -0.02/-0.04 Bore G7	d₄	d₅	l₁	l₂	l₃	l₄ min.	l₅	A/F	Spring load in N ≈ initial

GN 7336.8-42-M16x1,5-6	42	M 16 x 1.5	6	11	19	60	9	34	23	26	19	14
GN 7336.8-42-M16x1,5-8	42	M 16 x 1.5	8	11	19	60	9	34	23	26	19	14
GN 7336.8-53-M16x1,5-6	53	M 16 x 1.5	6	11	24	66	9	34	23	26	19	14
GN 7336.8-53-M16x1,5-8	53	M 16 x 1.5	8	11	24	66	9	34	23	26	19	14

Rändelgriffe

Kunststoff (Polyamid PA)

schwarz, matt

Deckel

Kunststoff (Polyamid PA)

hellgrau, matt

Befestigungsgewinde

Stahl verzinkt, blau passiviert

Raststift

Stahl nitriert und brüniert

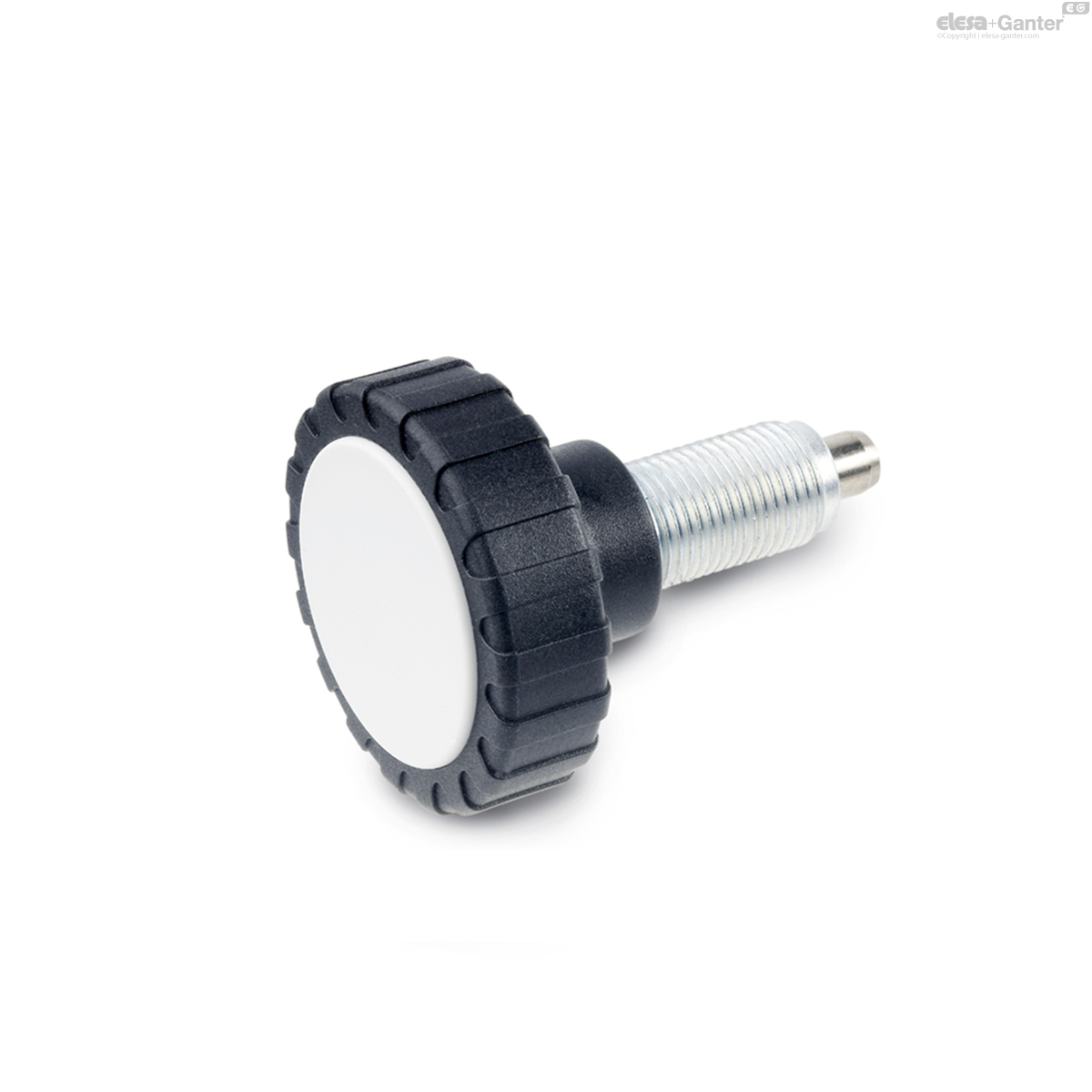

Klemmrastbolzen GN 7336.8 sind eine Weiterentwicklung der GN 7336.7 Spanngriffe mit Rastbolzen.

Darüberhinaus ist sichergestellt, dass der Raststift nicht durch Drehen des Rändelgriffes aus der Rastbohrung gedreht werden kann, sondern nur durch bewusstes Ziehen am Griff (Sicherheitsfunktion).
