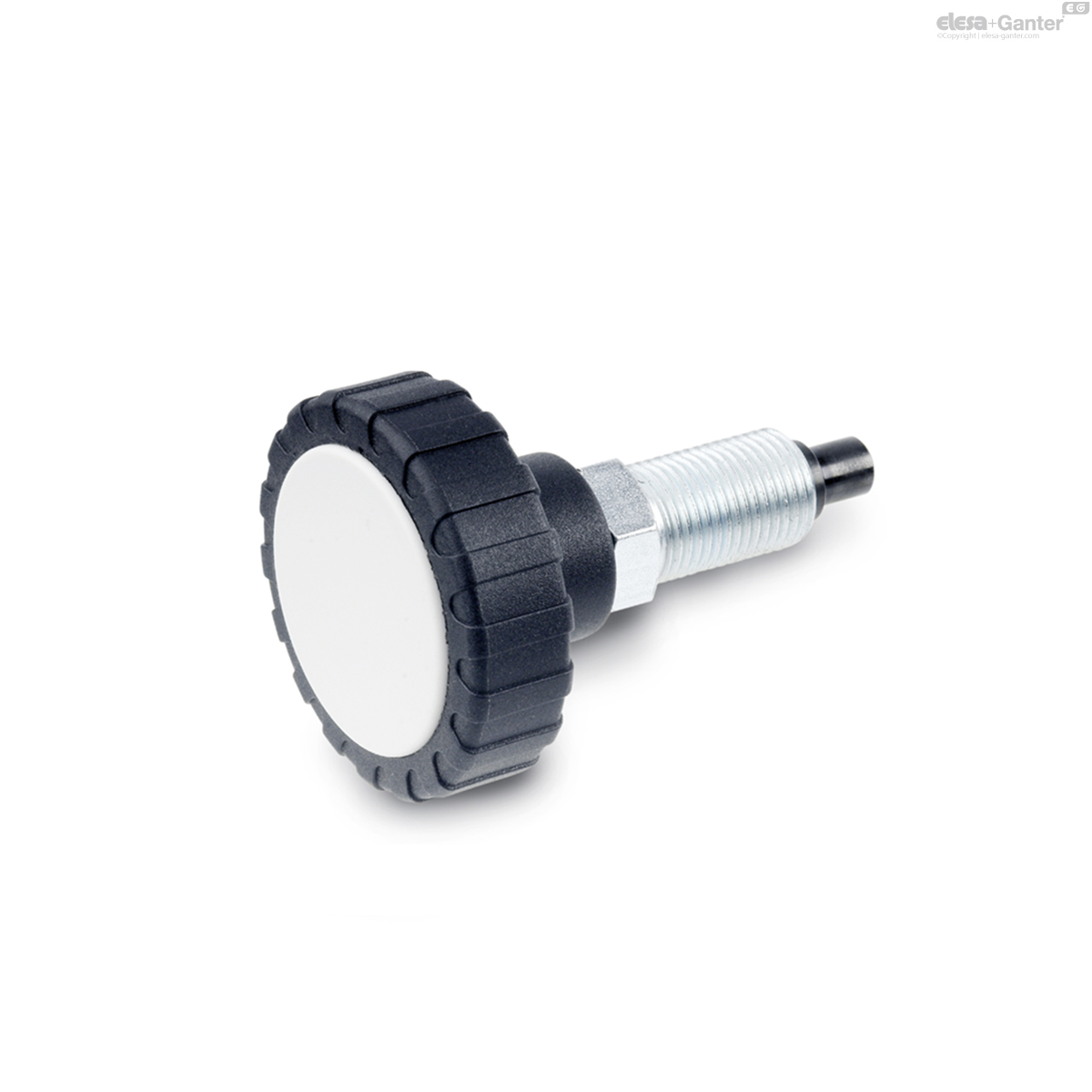

7336.8-53-M16X1,5-8 GN 7336.8 Klemmrastbolzen
mit Sicherheitsfunktion
Lt: 1-2 Wochen
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

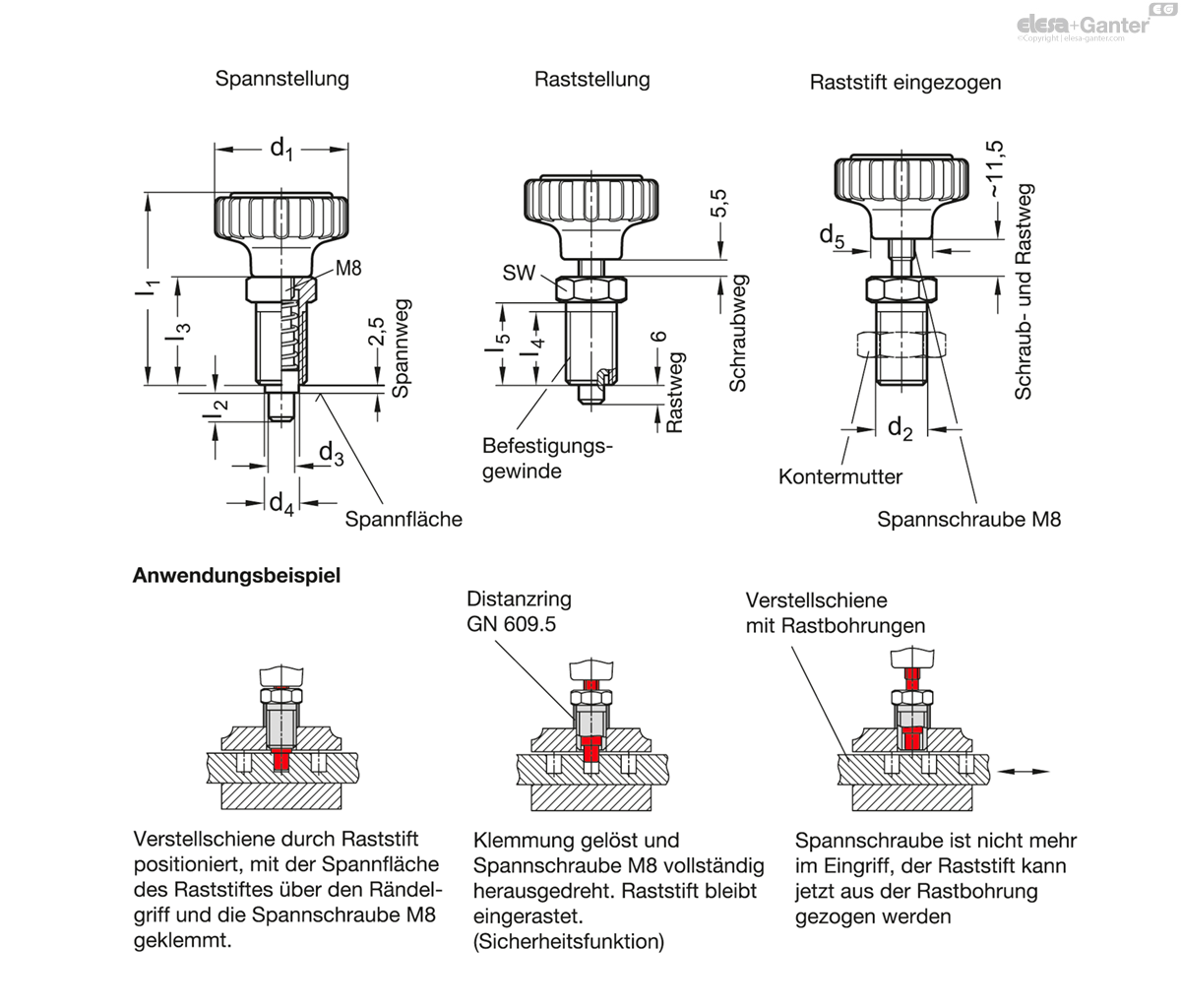

Technisches Datenblatt
Technische Daten
- Katalog
- GN 7336.8-53-M16x1,5-8
- d1
- 53
- d2
- M 16 x 1.5
- d3 Stift -0.02/-0.04
Bohrung G7 - 8
- d4
- 11
- d5
- 24
- l1
- 66
- l2
- 9
- l3
- 34
- l4 min.
- 23
- l5
- 26
- sw
- 19
- Federdruck in N ≈
Anfang - 14
- Federdruck in N ≈
Ende - 26
- 120
Rändelgriffe
Kunststoff (Polyamid PA)
schwarz, matt
Deckel
Kunststoff (Polyamid PA)
hellgrau, matt
Befestigungsgewinde
Stahl verzinkt, blau passiviert
Raststift
Stahl nitriert und brüniert
Klemmrastbolzen GN 7336.8 sind eine Weiterentwicklung der GN 7336.7 Spanngriffe mit Rastbolzen.
Darüberhinaus ist sichergestellt, dass der Raststift nicht durch Drehen des Rändelgriffes aus der Rastbohrung gedreht werden kann, sondern nur durch bewusstes Ziehen am Griff (Sicherheitsfunktion).
