Technical datasheet

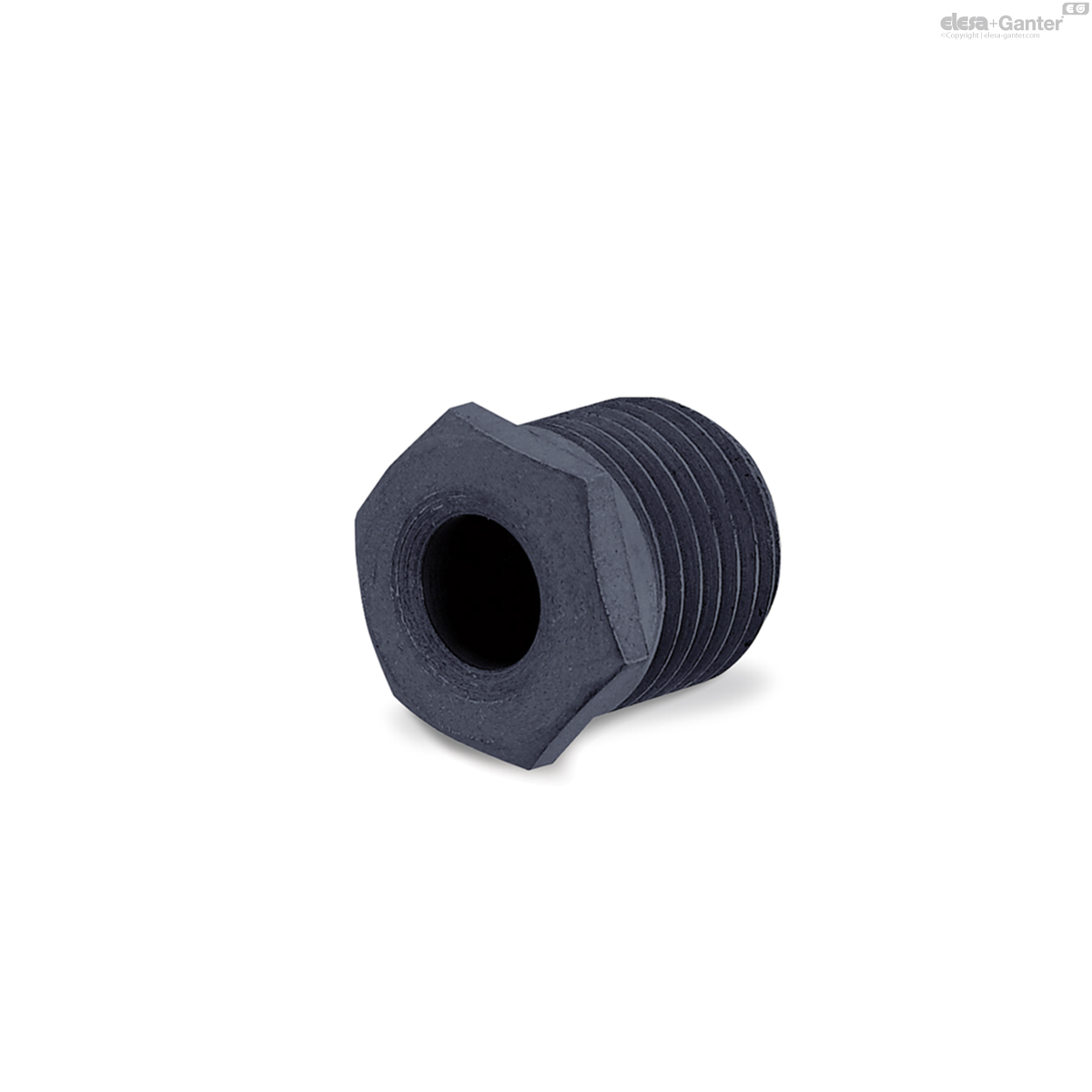

GN 412.2Positionierbuchsen
Positionierbuchsen
für Rastbolzen- / Rastriegel-Montage
GN 412.2
|
Katalog
|

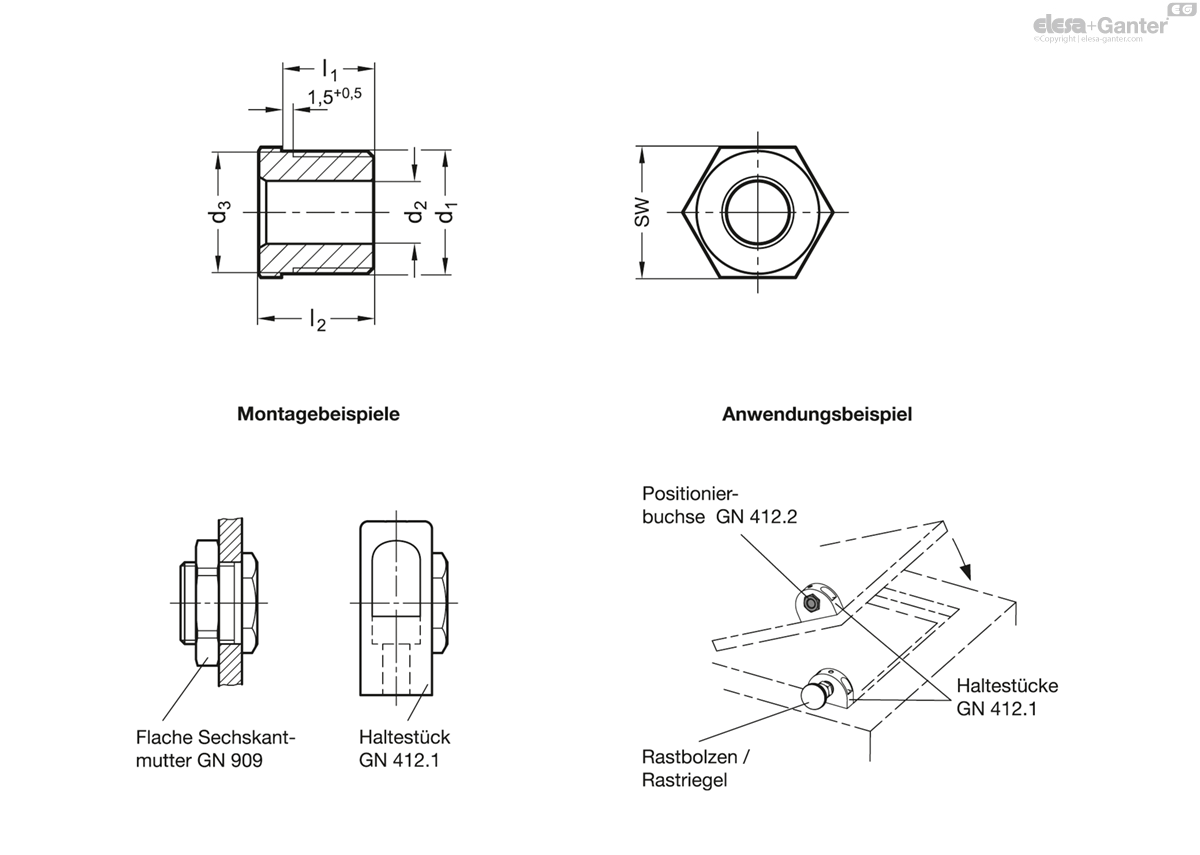

d1
|
d2 +0.1
|
d3 -0.05
|
l1 -0.2
|
l2
|
A/F
|
|
|
|---|---|---|---|---|---|---|---|---|
|
M 12 x 1.5
|
B 4.1
|
12
|
10
|
13
|
13
|
10
| ||
|
M 12 x 1.5
|
B 5.2
|
12
|
10
|
13
|
13
|
9
| ||
|
M 12 x 1.5
|
B 6.2
|
12
|
10
|
13
|
13
|
9
| ||
|
M 16 x 1.5
|
B 8.2
|
16
|
12
|
15
|
17
|
18
| ||
|
M 16 x 1.5
|
B 10.2
|
16
|
12
|
15
|
17
|
13
| ||
|
M 16 x 1.5
|
B 12.2
|
16
|
12
|
15
|
17
|
9
|
Stahl
- gehärtet
- brüniert
Positionierbuchsen GN 412.2 werden in Verbindung mit Rastbolzen / Rastriegeln eingesetzt.
Die Gewinde sind abgestimmt auf Haltestücke GN 412.1 und GN 612.1.
