Technical datasheet

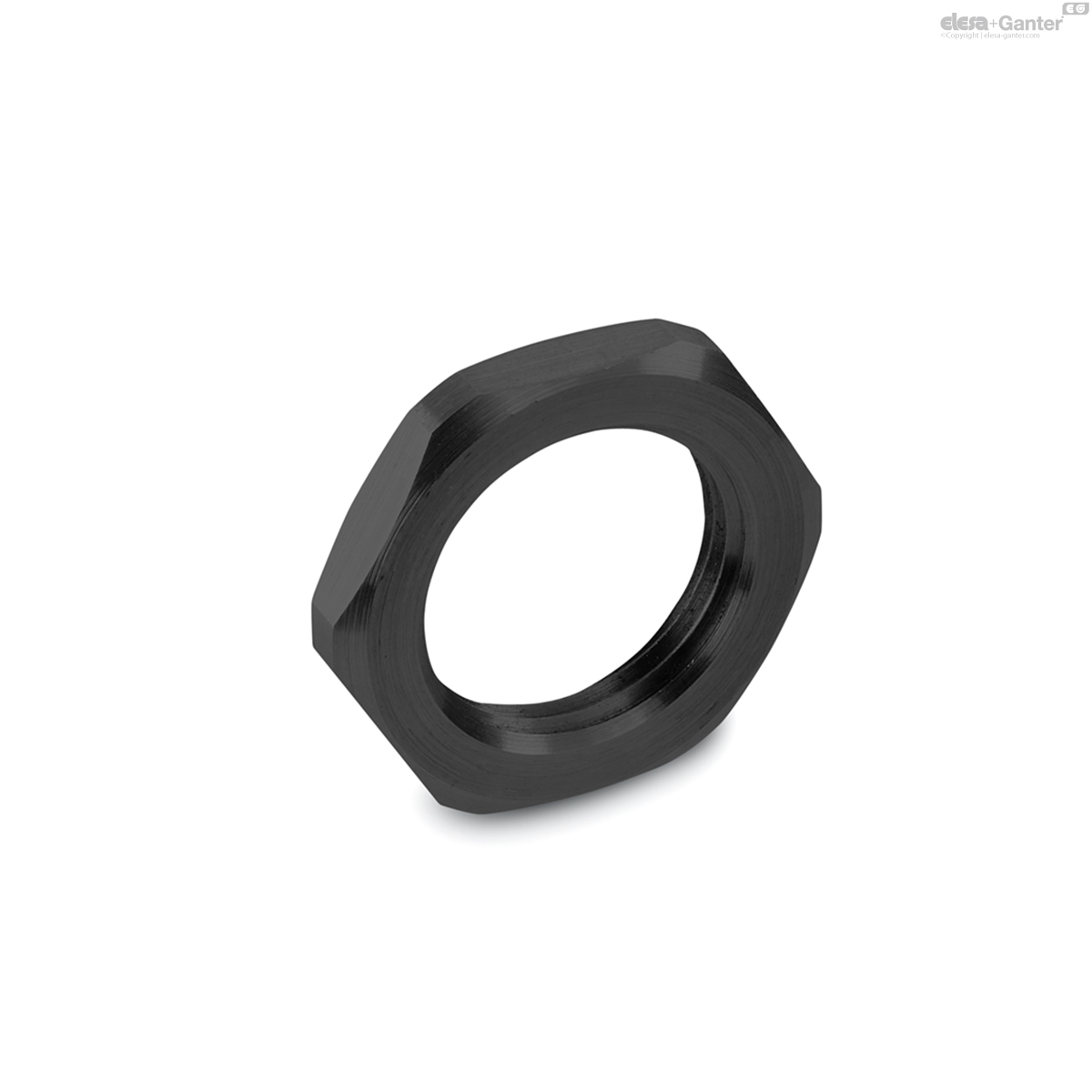

GN 909Niedrige Sechskantmuttern
Niedrige Sechskantmuttern
Stahl, für Rastbolzen- / Rastriegel-Montage
GN 909
|
Katalog
|

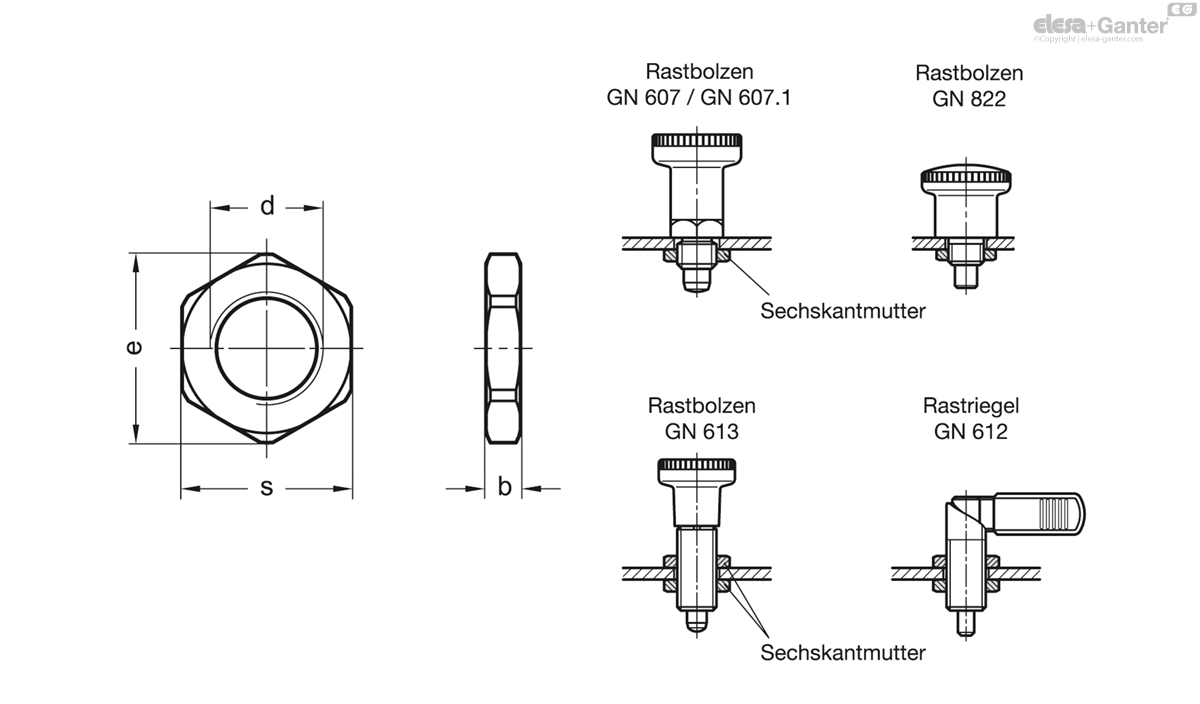

d
|
b
|
e
|
s
|
|
|
|---|---|---|---|---|---|---|
|
M 8 x 1
|
3.5
|
14.3
|
13
|
3
| ||
|
M 10 x 1
|
3.5
|
16.6
|
15
|
4
| ||
|
M 12 x 1.5
|
4
|
18.9
|
17
|
5
| ||
|
M 16 x 1.5
|
4.5
|
24.5
|
22
|
8
| ||
|
M 20 x 1.5
|
4.5
|
29.5
|
27
|
11
|
Stahl
brüniert BT
Flache Sechskantmuttern GN 909 erweitern durch die kleineren Abmessungen die Montagemöglichkeiten von Rastbolzen und Rastriegeln.
Verwandte Produkte

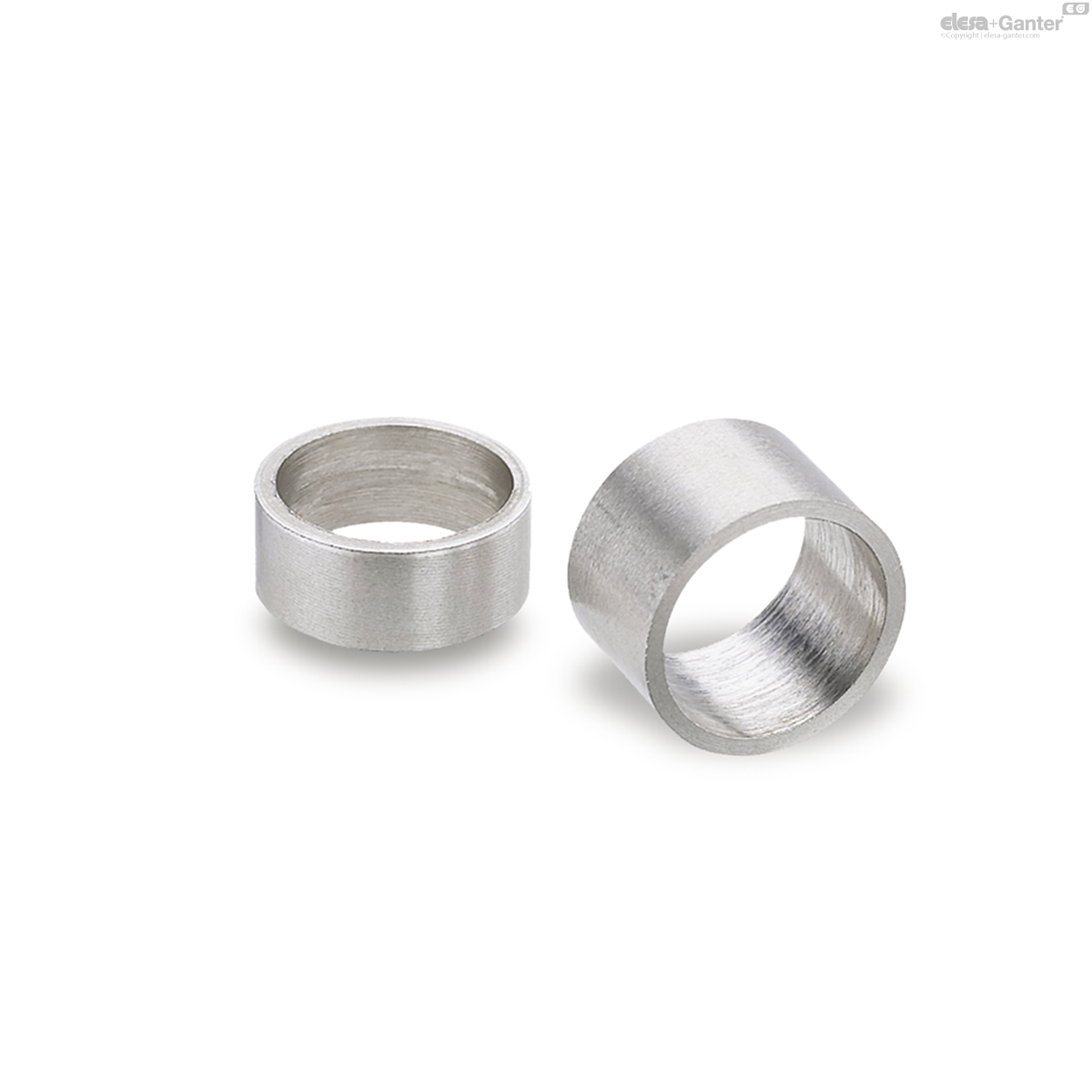

GN 609.5
Distanzringe
Edelstahl, für Rastbolzen- / Rastriegel-Montage

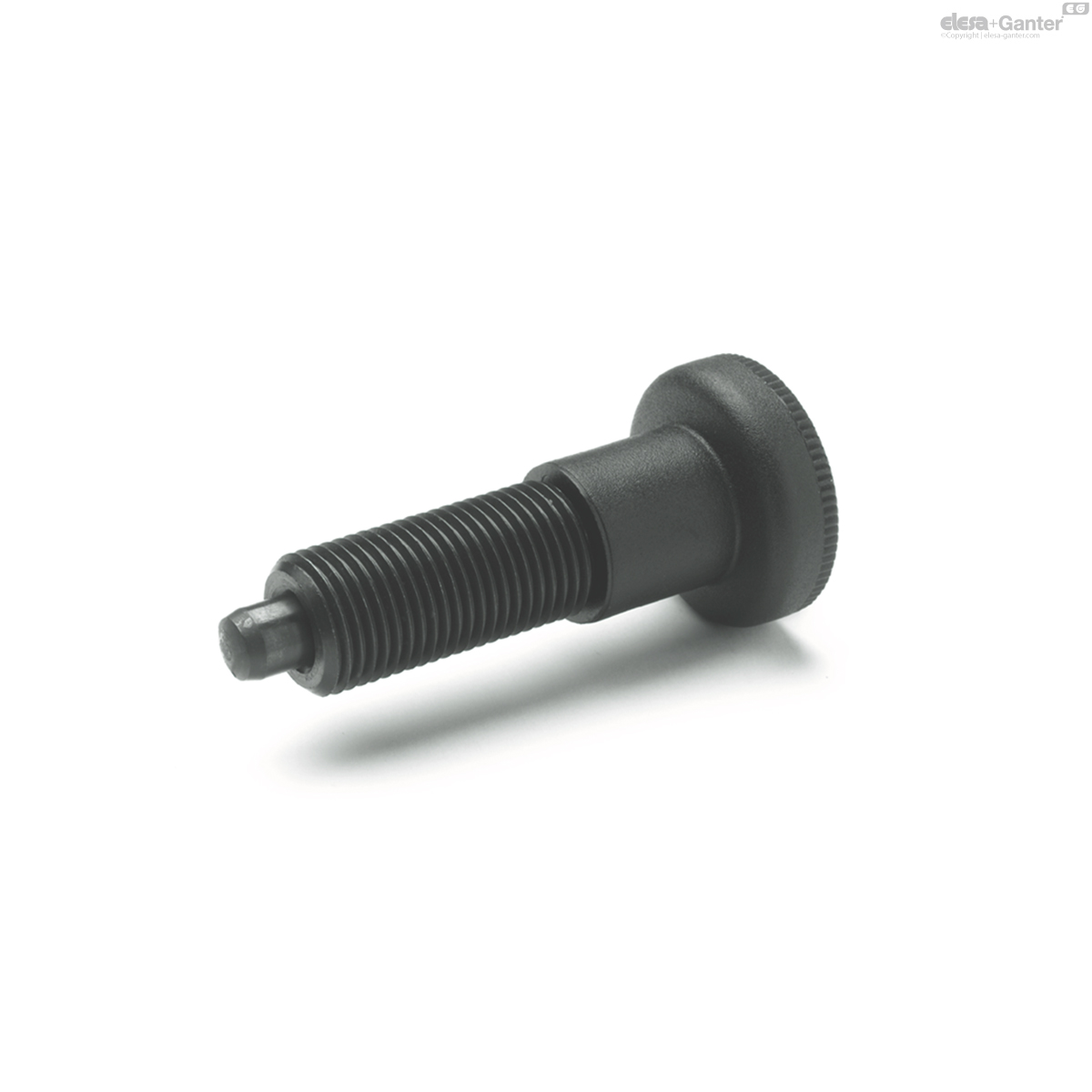

GN 613
Rastbolzen
Stahl / Edelstahl ohne Rastsperre
GN 817-ST
Rastbolzen
Stahl / Edelstahl, mit und ohne Rastsperre

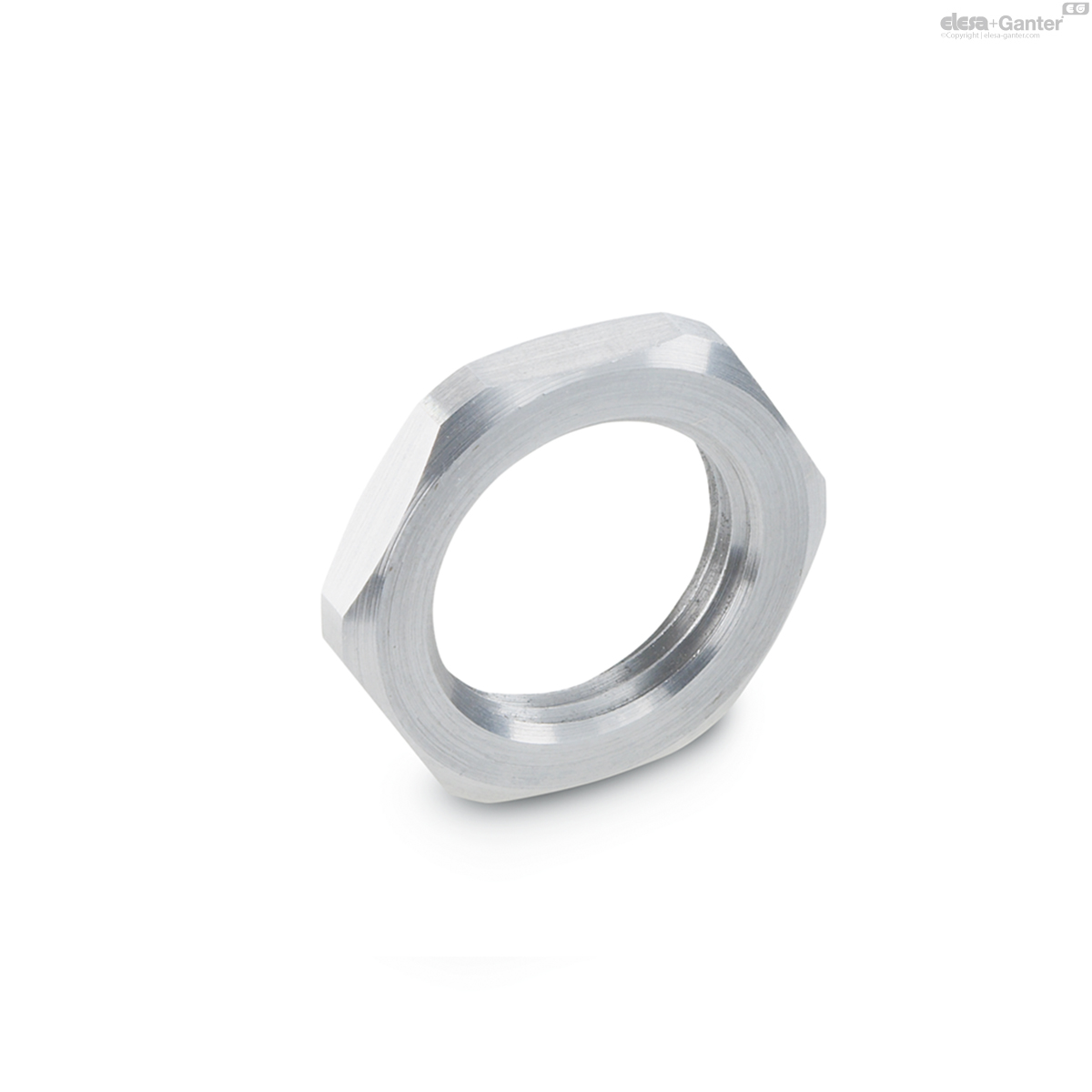

GN 909.5
