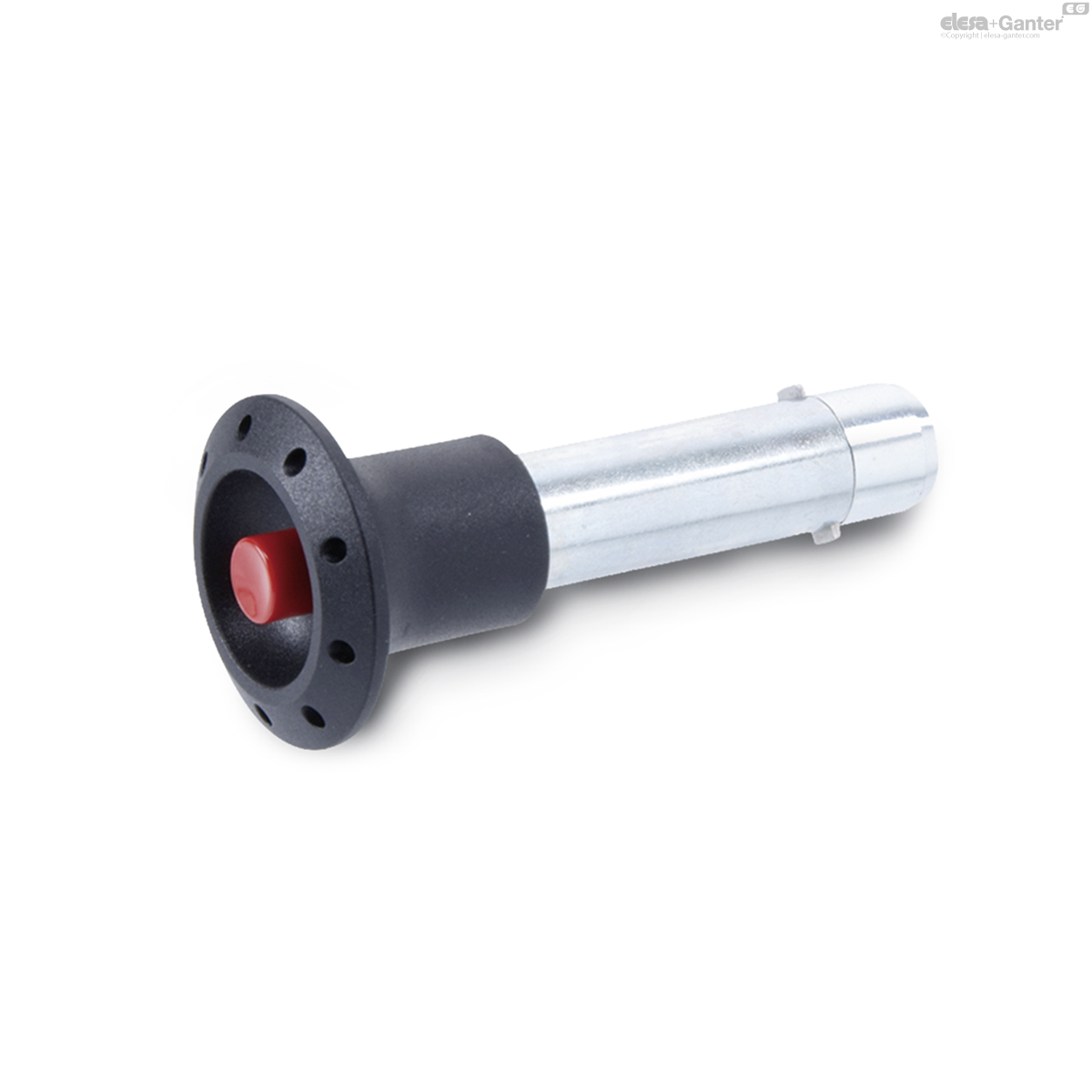

GN 114.2Steckbolzen

Steckbolzen

Stahl, Knopf Kunststoff, mit Axialsicherung (Sperrklinke)

  • Icons/__logo__RoHS__.png
pdf Other documents
Steckbolzen
Steckbolzen

GN 114.2

Katalog

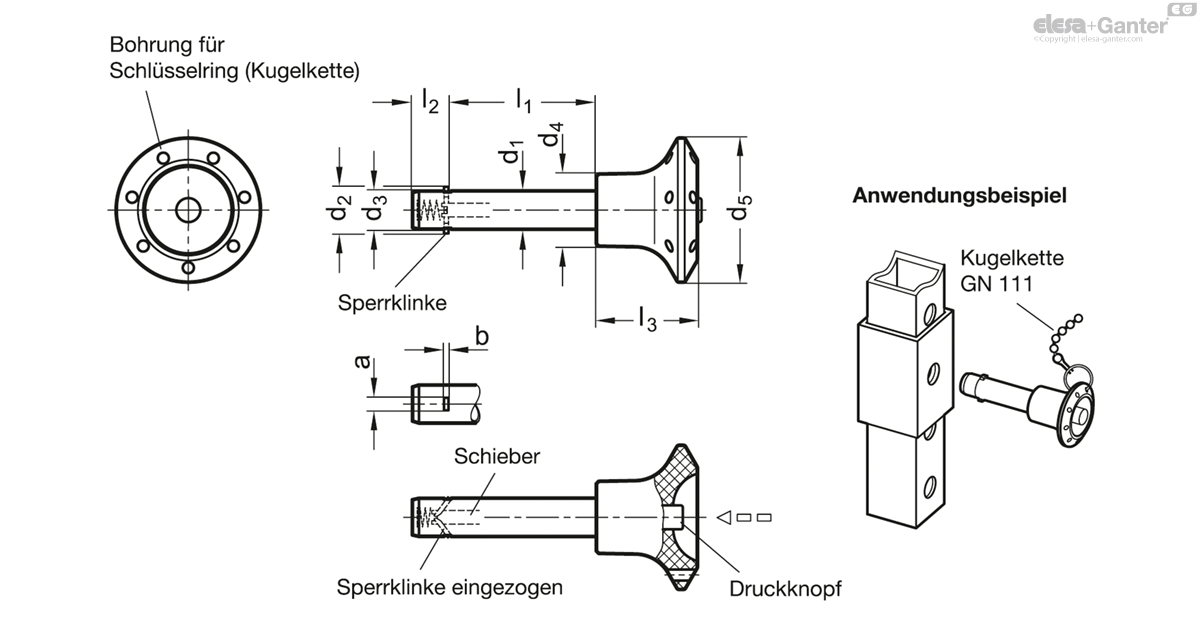

d1 -0.1
l1 +0.4
a
b
d2
d3
d4
d5
l2
l3
Load in kN ≈
Load capacity in kN ≈
Double sided
shearing resistance
according DIN 50141
(breaking strength)
6
10
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
14
12
6
12
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
14
12
6
16
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
14
13
6
20
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
14
14
6
25
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
14
14
6
30
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
14
15
6
35
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
14
16
6
40
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
14
17
6
45
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
14
18
6
50
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
14
18
6
60
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
14
23
6
70
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
14
23
6
80
2.3
0.5
7.3 +0.5
5.9
15
30
7
21
14
27
8
10
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
28
26
8
16
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
28
16
8
20
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
28
25
8
25
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
28
27
8
30
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
28
29
8
35
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
28
29
8
40
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
28
32
8
45
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
28
34
8
50
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
28
35
8
60
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
28
41
8
70
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
28
47
8
80
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
28
50
8
90
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
28
52
8
100
2.8
0.6
9.8 +0.5
7.9
15
30
8.4
21
28
54
10
15
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
24
10
20
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
26
10
25
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
28
10
30
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
31
10
35
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
33
10
40
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
35
10
45
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
37
10
50
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
39
10
60
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
44
10
70
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
49
10
80
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
54
10
90
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
60
10
100
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
63
10
110
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
67
10
120
3.3
1
11.7 +1
9.9
18
34
9.8
26
38
73
12
20
3.8
1
13.7 +1
11.9
18
34
11.3
26
61
33
12
25
3.8
1
13.7 +1
11.9
18
34
11.3
26
61
37
12
30
3.8
1
13.7 +1
11.9
18
34
11.3
26
61
41
12
35
3.8
1
13.7 +1
11.9
18
34
11.3
26
61
44
12
40
3.8
1
13.7 +1
11.9
18
34
11.3
26
61
48
12
45
3.8
1
13.7 +1
11.9
18
34
11.3
26
61
51
12
50
3.8
1
13.7 +1
11.9
18
34
11.3
26
61
55
12
60
3.8
1
13.7 +1
11.9
18
34
11.3
26
61
62
12
70
3.8
1
13.7 +1
11.9
18
34
11.3
26
61
69
12
80
3.8
1
13.7 +1
11.9
18
34
11.3
26
61
76
12
90
3.8
1
13.7 +1
11.9
18
34
11.3
26
61
90
12
100
3.8
1
13.7 +1
11.9
18
34
11.3
26
61
95
12
110
3.8
1
13.7 +1
11.9
18
34
11.3
26
61
102
12
120
3.8
1
13.7 +1
11.9
18
34
11.3
26
61
112
16
30
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
78
16
35
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
85
16
40
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
92
16
45
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
85
16
50
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
105
16
60
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
118
16
70
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
133
16
80
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
144
16
90
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
147
16
100
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
173
16
110
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
186
16
120
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
199
16
130
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
213
16
140
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
226
16
150
4.8
1.2
18.7 +1
15.9
22
40
14.2
32
113
239
20
30
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
125
20
35
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
136
20
40
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
147
20
45
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
158
20
50
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
169
20
60
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
191
20
70
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
214
20
80
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
234
20
90
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
258
20
100
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
277
20
110
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
302
20
120
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
326
20
130
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
350
20
140
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
368
20
150
4.8
1.2
22.7 +1
19.8
25
40
14.8
33
187
395

Stift

Stahl

verzinkt, blau passiviert

Sperrklinke

Edelstahl-Blech nichtrostend, 1.4301

Griff

Kunststoff (Polyamid PA)

  • schwarz-grau
  • temperaturbeständig bis 80 °C

Druckknopf / Schieber

Kunststoff

  • Druckknopf: rot
  • temperaturbeständig bis 80 °C

Druckfeder

Edelstahl 1.4310

Edelstahl-Steckbolzen mit Axialsicherung GN 114.2 werden zum schnellen Fixieren, Verbinden und Sichern verschiedener Bauelemente eingesetzt. Eine typische Anwendung sind Lagerbolzen, die häufig montiert und wieder demontiert werden müssen.

Die rechteckigen Sperrklinken aus Edelstahl-Blech halten den Steckbolzen axial in der Bohrung. Mit dem Druckknopf werden diese eingezogen und nach dem Loslassen stellt die Druckfeder sie wieder in die Sperrstellung zurück.

Im technischen Anhang sind die Belastbarkeiten für die zweischnittige Scherfestigkeit (Bruchkraft) angegeben.
