Technical datasheet

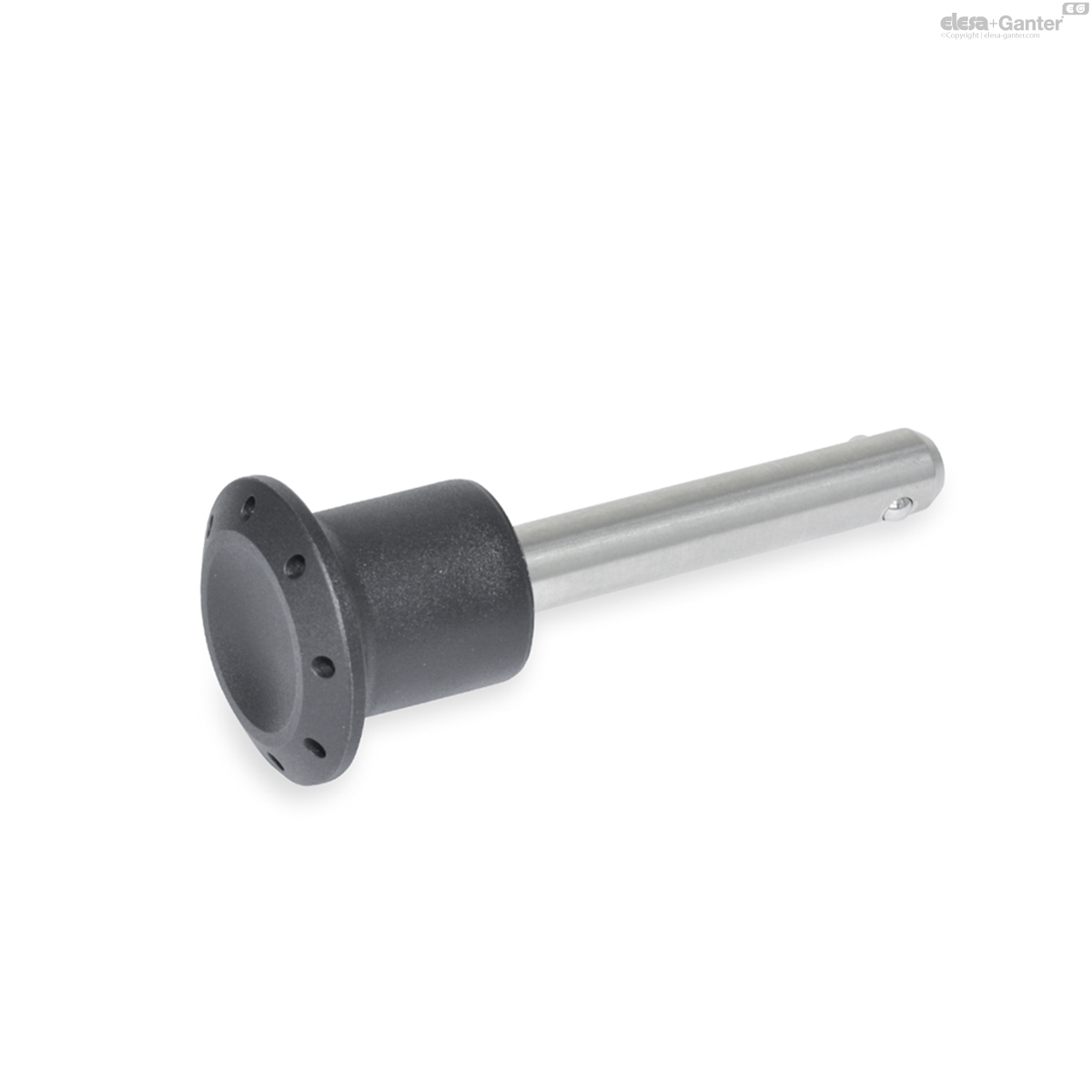

GN 124.2Edelstahl-Steckbolzen
Edelstahl-Steckbolzen
mit Axialsicherung (Kugelraste)
GN 124.2
|
Katalog
|

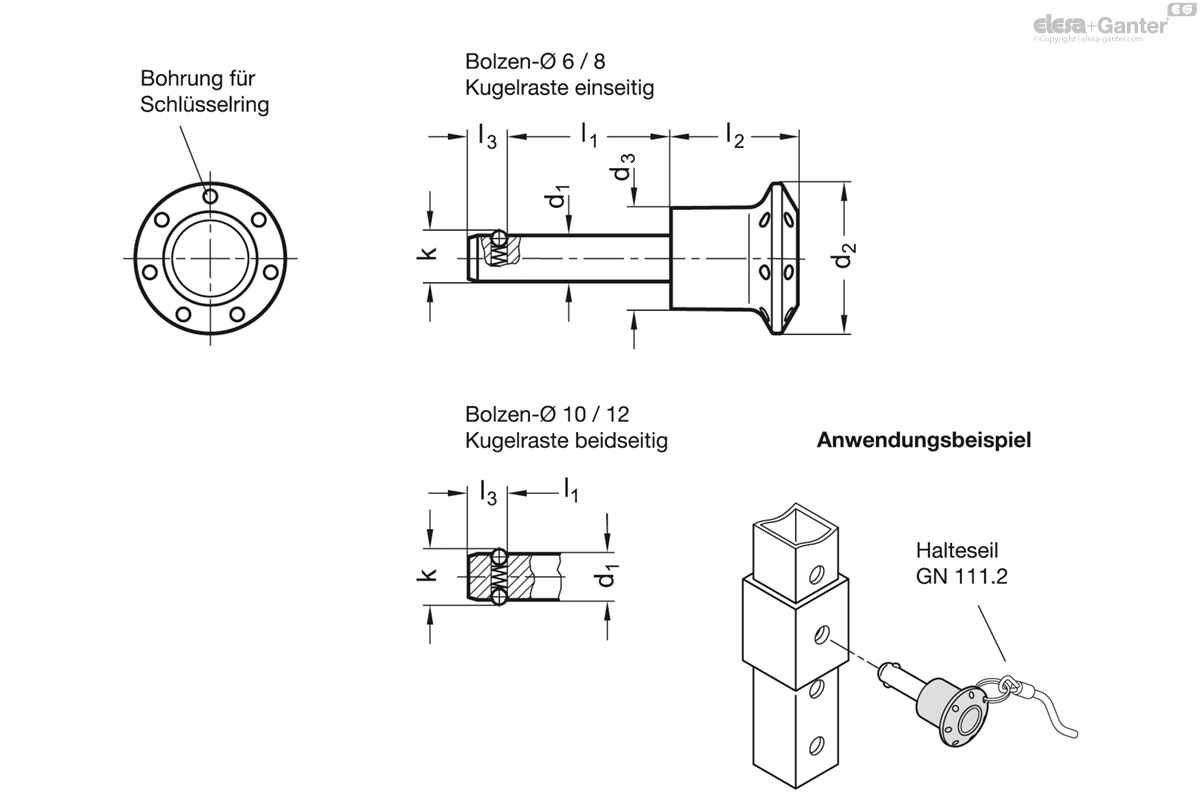

d1 -0.04/-0.08
|
l1
|
d2
|
d3
|
k
|
l2
|
l3
|
Location bore
|
Axial holding
force in N ≈ |
Load in kN ≈
Load capacity in kN ≈ Double sided shearing resistance according DIN 50141 (breaking strength) |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 124.2-6-10
|
6
|
10
|
26
|
17.5
|
6.5
|
22
|
5
|
6
|
8
|
22
|
14
|
|
GN 124.2-6-15
|
6
|
15
|
26
|
17.5
|
6.5
|
22
|
5
|
6
|
8
|
22
|
15
|
|
GN 124.2-6-20
|
6
|
20
|
26
|
17.5
|
6.5
|
22
|
5
|
6
|
8
|
22
|
16
|
|
GN 124.2-6-25
|
6
|
25
|
26
|
17.5
|
6.5
|
22
|
5
|
6
|
8
|
22
|
17
|
|
GN 124.2-6-30
|
6
|
30
|
26
|
17.5
|
6.5
|
22
|
5
|
6
|
8
|
22
|
19
|
|
GN 124.2-6-50
|
6
|
50
|
26
|
17.5
|
6.5
|
22
|
5
|
6
|
8
|
22
|
16
|
|
GN 124.2-8-15
|
8
|
15
|
26
|
17.5
|
8.7
|
22
|
6.3
|
8
|
15
|
40
|
17
|
|
GN 124.2-8-20
|
8
|
20
|
26
|
17.5
|
8.7
|
22
|
6.3
|
8
|
15
|
40
|
16
|
|
GN 124.2-8-25
|
8
|
25
|
26
|
17.5
|
8.7
|
22
|
6.3
|
8
|
15
|
40
|
20
|
|
GN 124.2-8-30
|
8
|
30
|
26
|
17.5
|
8.7
|
22
|
6.3
|
8
|
15
|
40
|
26
|
|
GN 124.2-8-50
|
8
|
50
|
26
|
17.5
|
8.7
|
22
|
6.3
|
8
|
15
|
40
|
34
|
|
GN 124.2-10-15
|
10
|
15
|
34
|
23
|
12
|
28.5
|
8.7
|
10
|
30
|
62
|
40
|
|
GN 124.2-10-20
|
10
|
20
|
34
|
23
|
12
|
28.5
|
8.7
|
10
|
30
|
62
|
42
|
|
GN 124.2-10-25
|
10
|
25
|
34
|
23
|
12
|
28.5
|
8.7
|
10
|
30
|
62
|
46
|
|
GN 124.2-10-30
|
10
|
30
|
34
|
23
|
12
|
28.5
|
8.7
|
10
|
30
|
62
|
49
|
|
GN 124.2-10-50
|
10
|
50
|
34
|
23
|
12
|
28.5
|
8.7
|
10
|
30
|
62
|
59
|
|
GN 124.2-12-20
|
12
|
20
|
34
|
23
|
14.5
|
28.5
|
9.5
|
12
|
32
|
90
|
51
|
|
GN 124.2-12-30
|
12
|
30
|
34
|
23
|
14.5
|
28.5
|
9.5
|
12
|
32
|
90
|
59
|
|
GN 124.2-12-40
|
12
|
40
|
34
|
23
|
14.5
|
28.5
|
9.5
|
12
|
32
|
90
|
68
|
|
GN 124.2-12-50
|
12
|
50
|
34
|
23
|
14.5
|
28.5
|
9.5
|
12
|
32
|
90
|
75
|
Stift
Edelstahl 1.4305
Griff
Kunststoff Thermoplast (Polyamid PA)
- schwarz-grau
- temperaturbeständig bis 80 °C
Kugel
Edelstahl nichtrostend, 1.3541
Druckfeder
Edelstahl 1.4568
Edelstahl-Steckbolzen GN 124.2 werden zum schnellen Fixieren, Verbinden und Sichern verschiedenster Bauelemente eingesetzt.
Die Rastkugeln werden durch eine Druckfeder in der ihrer Position gehalten, sind also nicht starr verriegelt. Das Einstecken bzw. Entnehmen der Bolzen aus der Steckbohrung ist dadurch schnell und einfach möglich.
Die Angaben über die Belastbarkeit bei Scherbeanspruchung des Bolzenquerschnitts sind theoretisch ermittelte Richtwerte unter Ausschluss jeglicher Haftung. Sie stellen generell keine Beschaffenheitszusage dar. Ob ein Produkt für den jeweiligen Einsatz geeignet ist, muss in jedem Einzelfall vom Anwender ermittelt werden.
Diese Norm ersetzt die vorhergehenden Edelstahl-Steckbolzen GN 124.
