GN 820.2Horizontal-Spanner
Stahl

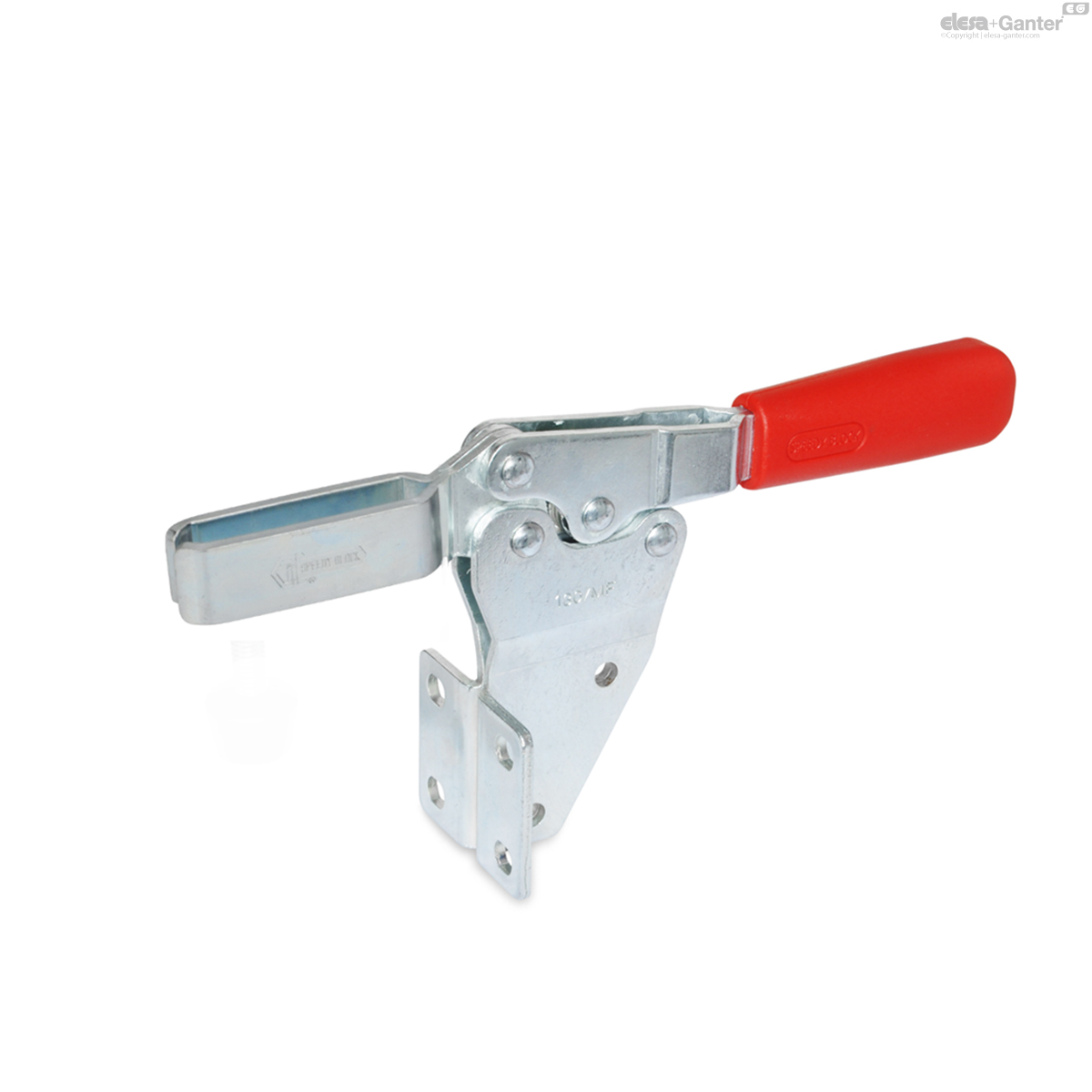

Stahl / Edelstahl, mit senkrechtem Fuß
|
Katalog
|
Size
|
Fh in N
|
a ≈
|
b1
|
b2
|
b3
|
d1
|
d2
|
h1
|
h2
|
h3
|
h4
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 820.2-75-MF
|
75
|
900
|
20
|
30
|
25.5
|
5.5
|
M 5
|
4.5
|
62
|
39
|
11
|
-
|
|
GN 820.2-130-MF
|
130
|
1000
|
32
|
39
|
35
|
6.5
|
M 6
|
5.5
|
85
|
57.5
|
16
|
-
|
|
GN 820.2-230-MF
|
230
|
1700
|
37
|
43
|
40
|
8.5
|
M 8
|
6.5
|
102
|
69
|
18
|
-
|
|
GN 820.2-355-MF
|
355
|
1800
|
58
|
52
|
52
|
10.5
|
M 10
|
8.5
|
135
|
92
|
22
|
-
|
|
GN 820.2-75-MFC
|
75
|
900
|
20
|
30
|
25.5
|
5.5
|
M 5
|
4.5
|
62
|
39
|
11
|
19
|
|
GN 820.2-130-MFC
|
130
|
1000
|
32
|
39
|
35
|
6.5
|
M 6
|
5.5
|
85
|
57.5
|
16
|
25.5
|
|
GN 820.2-230-MFC
|
230
|
1700
|
37
|
43
|
40
|
8.5
|
M 8
|
6.5
|
102
|
69
|
18
|
30
|
|
GN 820.2-355-MFC
|
355
|
1800
|
58
|
52
|
52
|
10.5
|
M 10
|
8.5
|
135
|
92
|
22
|
37
|
Form
- MF: offener Spannarm mit 2 Flankenscheiben
- MFC: offener Spannarm, mit 2 Flankenscheiben und GN 708.1 Andrückschraube
Ausführung in Stahl
- Einsatzstahl C 10, verzinkt. blau passiviert
- Lagerbolzen vergütet
- Lagerbuchsen (ab Gr. 355) einsatzgehärtet
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A
- Stahl, verzinkt
- Gummi-Druckstück 85 Shore A

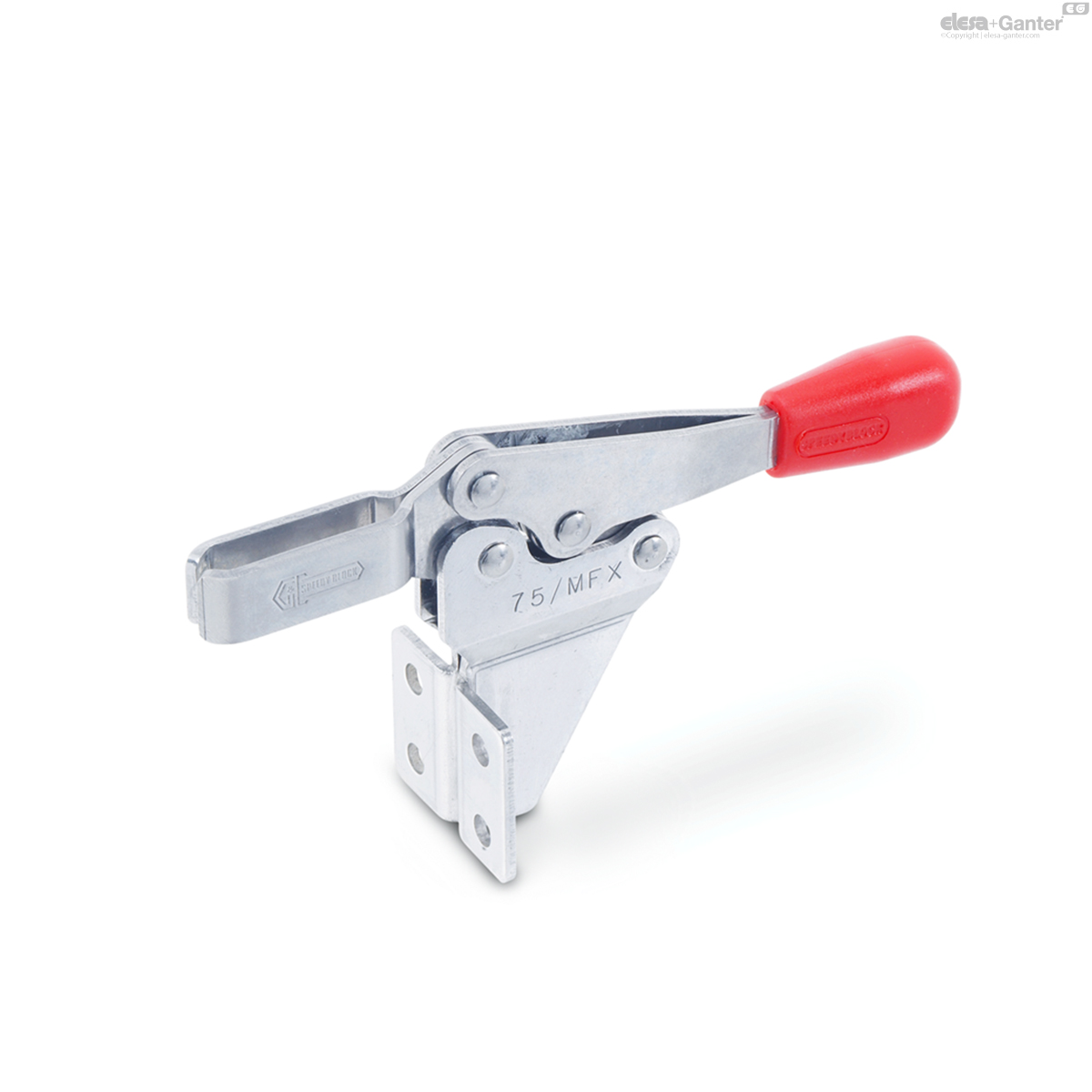

Ausführung in Edelstahl NI
Edelstahl 1.4301
alle beweglichen Teile
mit Spezialfett geschmiert
Kunststoffgriff
rot, ölbeständig
Andrückschraube GN 708.1, Form A
- Edelstahl 1.4301
- Gummi-Druckstück 85 Shore A

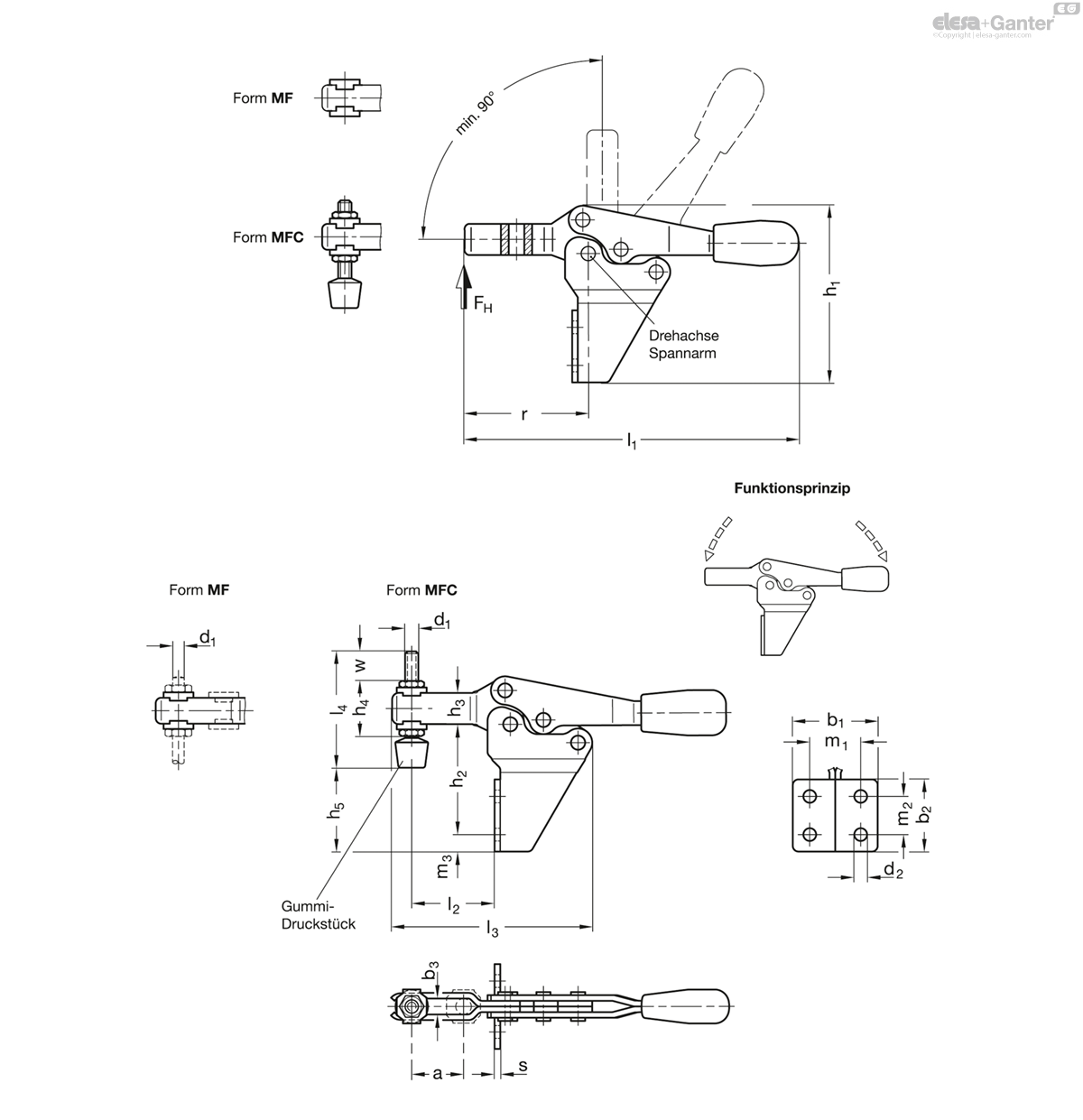

Horizontal-Spanner GN 820.2 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich in entgegengesetzter Richtung.
Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei in horizontaler Position befindet. Die um 90° gedrehte Montagefläche ermöglicht eine platzsparende Montage neben der Spannstelle.
Horizontal-Spanner mit offenem Spannarm nehmen in Form MF über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form MFC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.
- Andrückschrauben
- GN 801 Halter für Andrückschrauben (für Form MF)
Verwandte Produkte
GN 801
Halter für Andrückschrauben
für Schnellspanner mit offenem Spannarm
GN 801.1
Spannarmverlängerungen
starr, für Schnellspanner mit offenem Spannarm
GN 801.2
Spannarmverlängerungen
mit Gelenk, für Schnellspanner mit offenem Spannarm
GN 802
Andrückschrauben
mit beweglichem Stahl-Druckstück
GN 804
Andrückschrauben
mit einstellbarem Federdruckelement
GN 807
Andrückschrauben
Stahl / Edelstahl, mit / ohne elastische Schutzkappe
GN 820
Horizontal-Spanner

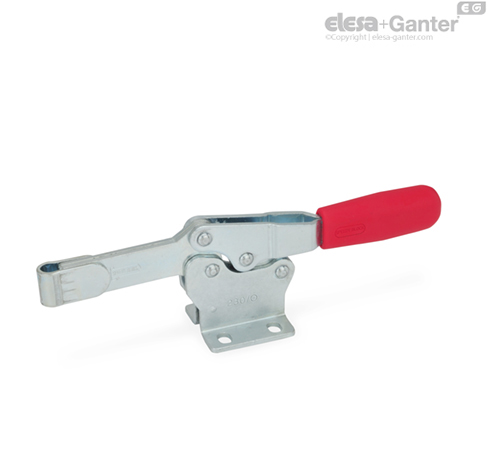

Stahl / Edelstahl, Spannhebel horizontal, mit waagrechtem Fuß
