820.2-355-MFC GN 820.2 Stahl

820.2-355-MFC

GN 820.2 Stahl

Stahl / Edelstahl, mit senkrechtem Fuß
  • INOX
  • RoHS
  • SPEEDYBLOCK

Lt: 1-2 Wochen Alle Größen und Varianten von GN 820.2

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 820.2-355-MFC
Größe
355
Fh in N
1800
a ≈
58
b1
52
b2
52
b3
10.5
d1
M 10
d2
8.5
h1
135
h2
92
h3
22
h4
37
h5 max.
73.5
l1
270
l2
85
l3
166
l4
77
m1
32
m2
32
m3
10
r
108.5
s
3.5
w
19
900

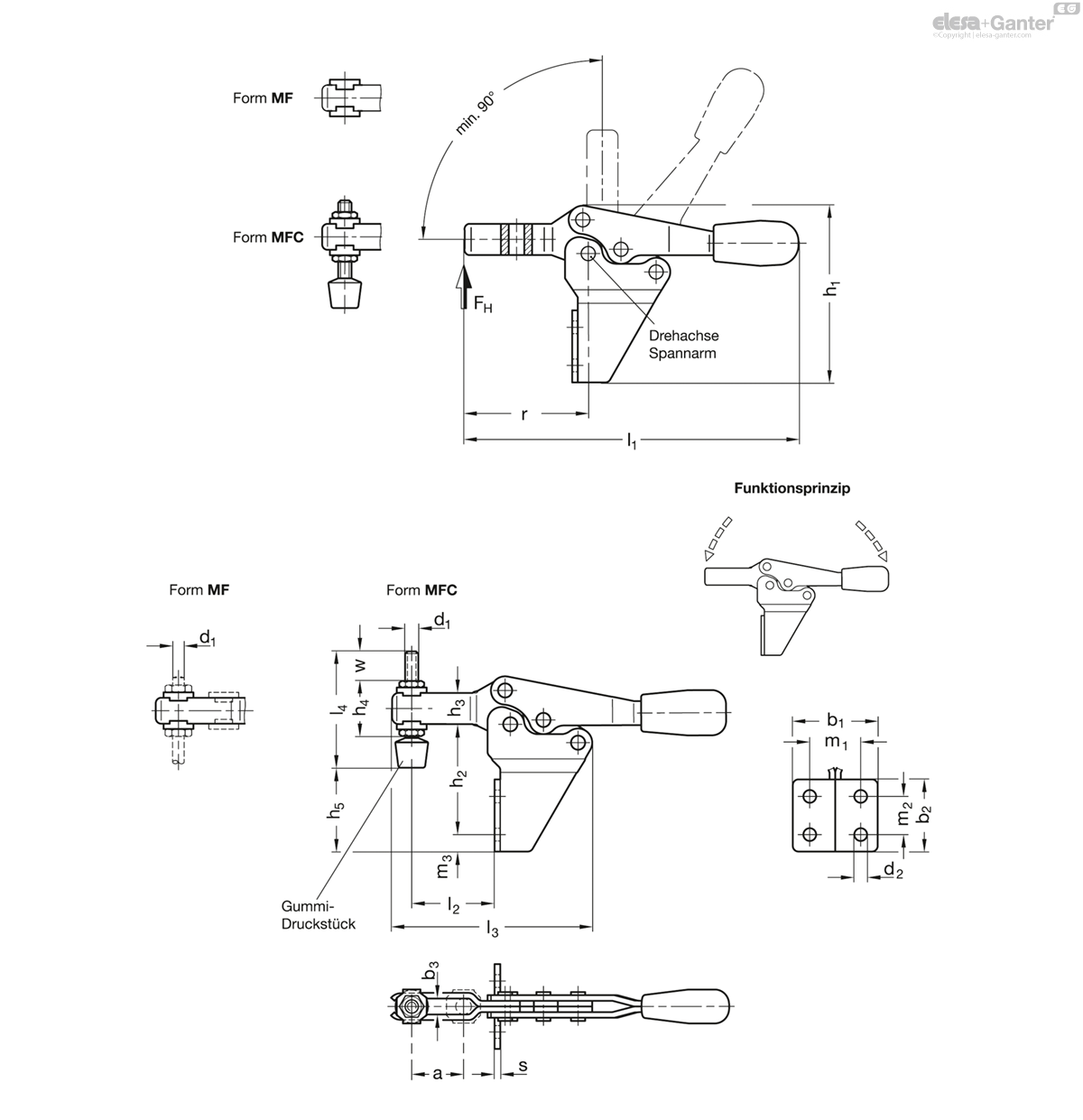

820.2-355-MFC drawing

Form

  • MF: offener Spannarm mit 2 Flankenscheiben
  • MFC: offener Spannarm, mit 2 Flankenscheiben und GN 708.1 Andrückschraube

Ausführung in Stahl

  • Einsatzstahl C 10, verzinkt. blau passiviert
  • Lagerbolzen vergütet
  • Lagerbuchsen (ab Gr. 355) einsatzgehärtet

alle beweglichen Teile

mit Spezialfett geschmiert

Kunststoffgriff

rot, ölbeständig

Andrückschraube GN 708.1, Form A

  • Stahl, verzinkt
  • Gummi-Druckstück 85 Shore A

Ausführung in Edelstahl NI

Edelstahl 1.4301

alle beweglichen Teile

mit Spezialfett geschmiert

Kunststoffgriff

rot, ölbeständig

Andrückschraube GN 708.1, Form A

  • Edelstahl 1.4301
  • Gummi-Druckstück 85 Shore A

Horizontal-Spanner GN 820.2 arbeiten nach dem Kniehebelprinzip, Spannhebel und Spannarm bewegen sich in entgegengesetzter Richtung.

Kennzeichnend ist die geringe Bauhöhe in der Spannstellung, da sich der Betätigungshebel dabei in horizontaler Position befindet. Die um 90° gedrehte Montagefläche ermöglicht eine platzsparende Montage neben der Spannstelle.

Horizontal-Spanner mit offenem Spannarm nehmen in Form MF über die Flankenscheiben eine anwendungsspezifische Schraube auf, bei der Form MFC ist zusätzlich eine Andrückschraube mit Gummi-Druckstück im Lieferumfang enthalten.

  • Andrückschrauben
  • GN 801 Halter für Andrückschrauben (für Form MF)
