Technical datasheet

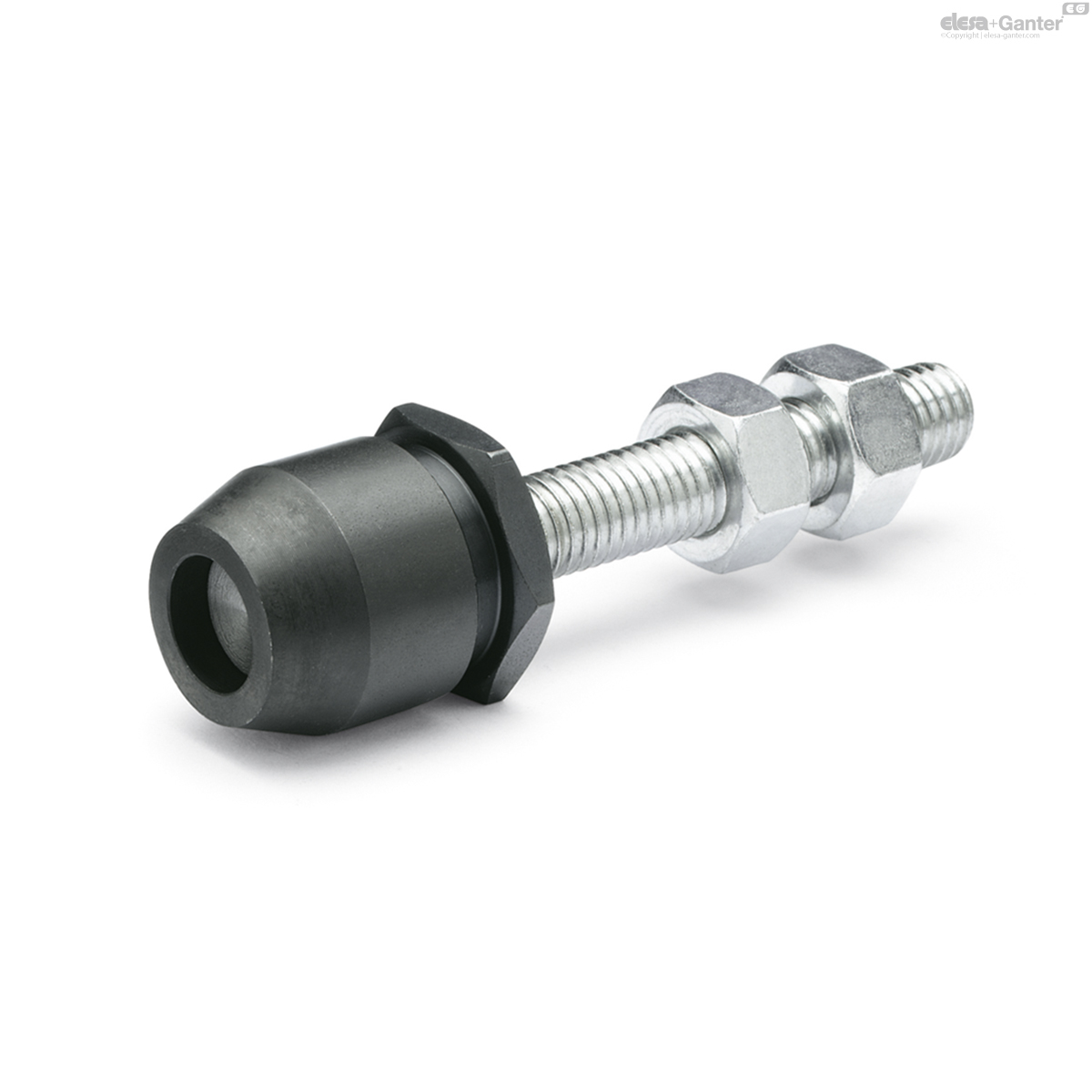

GN 804Andrückschrauben
Andrückschrauben
mit einstellbarem Federdruckelement
|
Katalog
|
d1
|
l ±1
|
d2
|
d3
|
h
|
m
|
A/F
|
|
|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
GN 804-M5-45
|
M 5
|
45
|
13
|
11
|
13
|
4
|
14
|
20
|
|
GN 804-M6-50
|
M 6
|
50
|
16
|
13
|
15
|
4
|
16
|
35
|
|
GN 804-M8-70
|
M 8
|
70
|
18
|
15
|
17
|
5
|
18
|
58
|
|
GN 804-M10-85
|
M 10
|
85
|
24
|
18
|
20
|
6
|
24
|
123
|
|
GN 804-M12-106
|
M 12
|
106
|
28
|
21
|
24
|
7
|
27
|
196
|
Achsteil
Stahl
- Festigkeitsklasse 5.8
- verzinkt, blau passiviert
Sechskantmutter ISO 4032
Stahl
verzinkt, blau passiviert
Druckstück
Stahl
nitriert, brüniert
Zur Überwindung der Totpunktstellung bzw. zum Ausgleich von Werkstücktoleranzen werden bei handbetätigten Schnellspannern vorzugsweise elastische Andruckelemente, z. B. GN 708.1- verwendet.
Andrückschrauben GN 804 mit dem Tellerfeder-Druckelement ermöglichen nicht nur den Ausgleich von Werkstücktoleranzen, sondern die jeweilige Spannkraft kann auch voreingestellt werden.

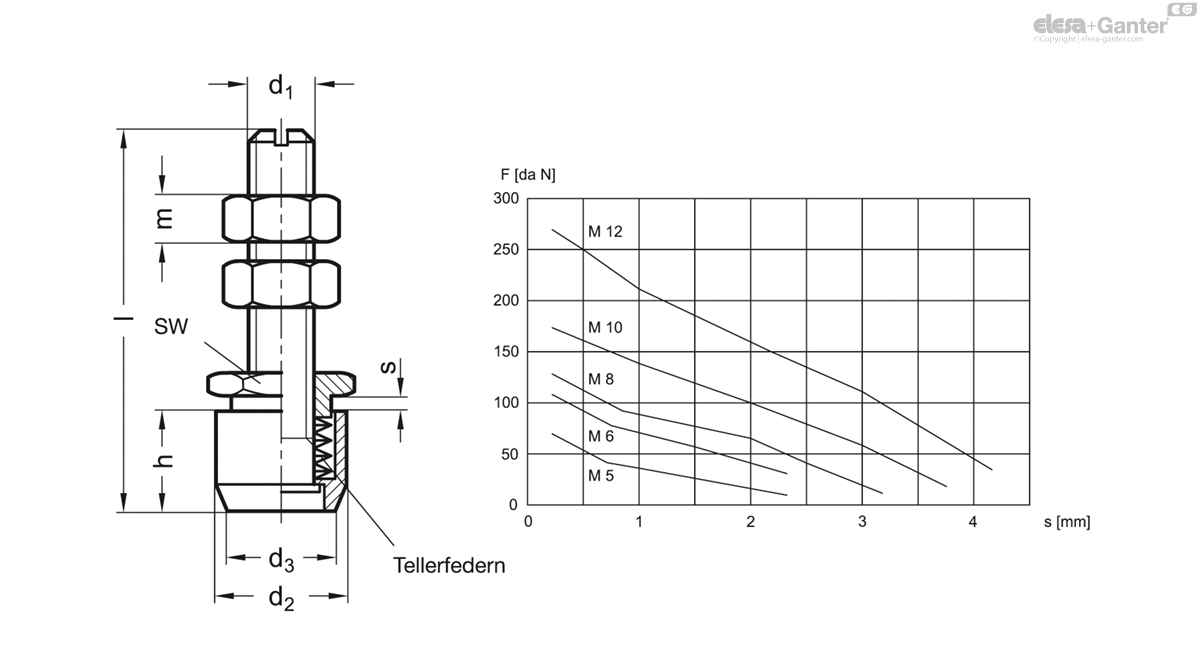

Dazu wird mit der Sechskantschraube (SW) die Vorspannung der Tellerfedern verändert. Die Einschraubtiefe s ist ein Maß für die Vorspannung bzw. für die Spannkraft, die im Schaubild abgelesen werden kann.
Das Druckelement ist beweglich.
Die beiden Sechskantmuttern gehören zum Lieferumfang.
