Technical datasheet

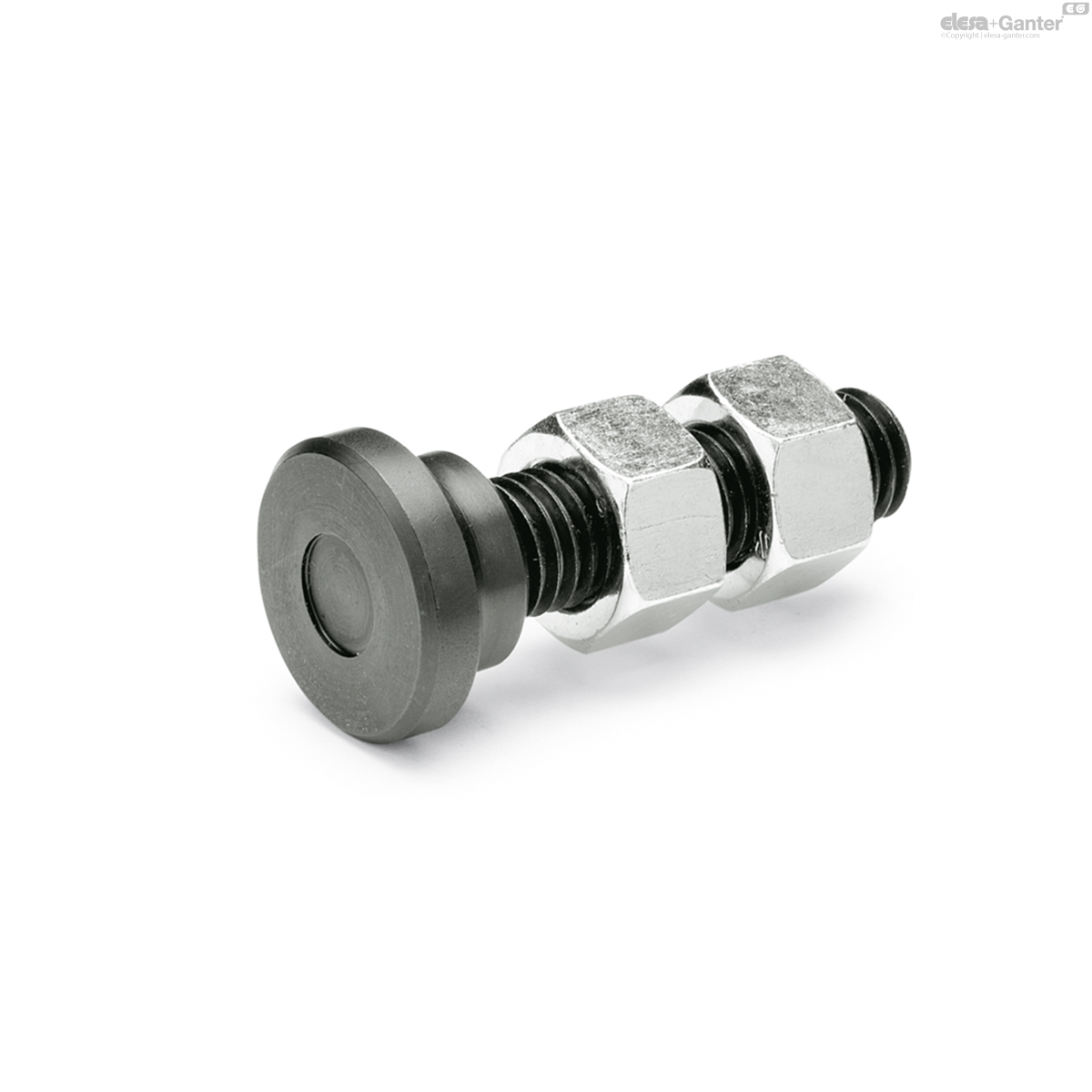

GN 802Andrückschrauben
Andrückschrauben
mit beweglichem Stahl-Druckstück
|
Katalog
|

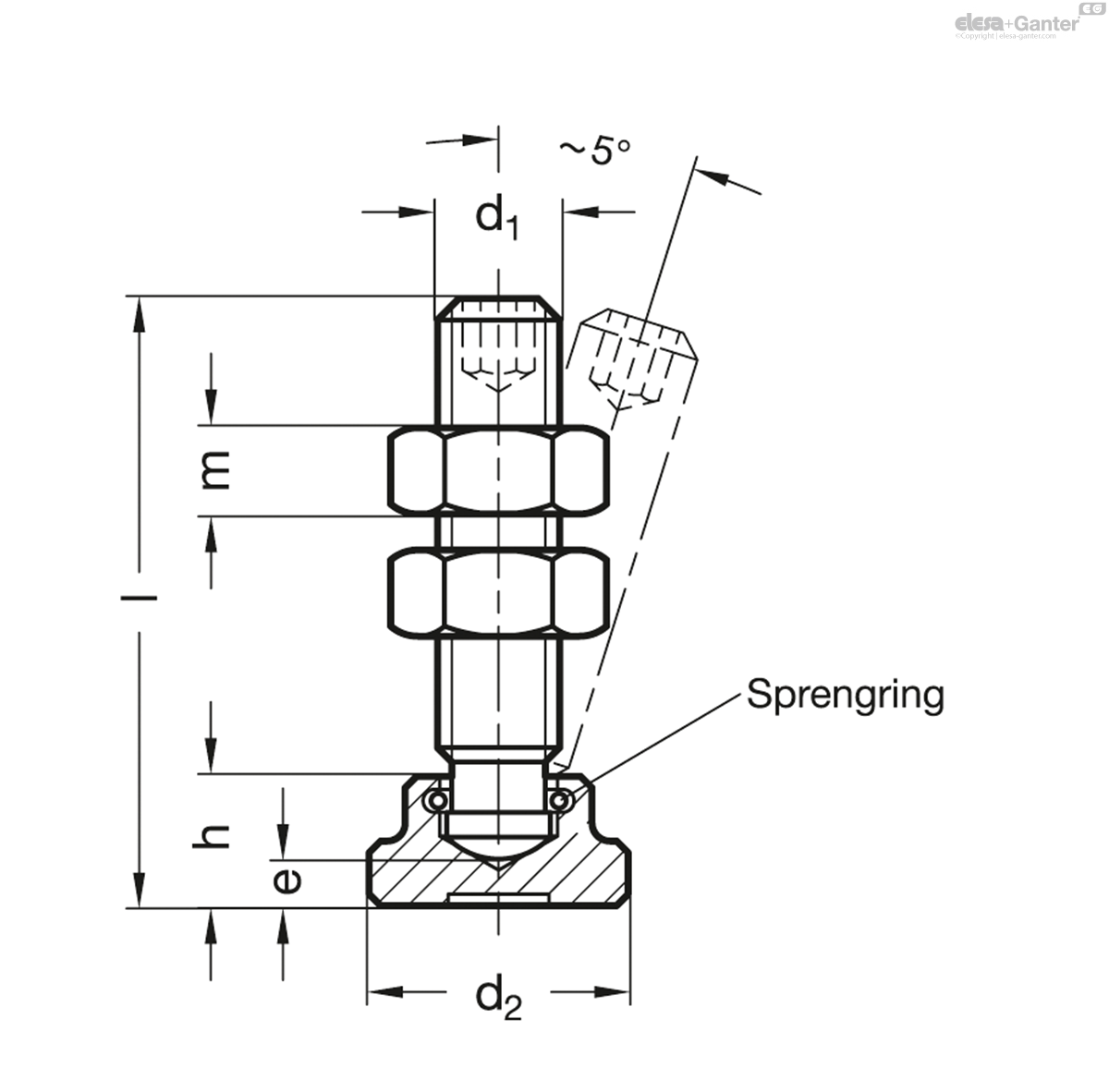

d1
|
l
|
d2
|
e
|
h
|
m
|
|
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
GN 802-M5-37
|
M 5*
|
37
|
14
|
-
|
10
|
4.7
|
15
|
|
GN 802-M6-32
|
M 6
|
32
|
12
|
2.2
|
7
|
5.2
|
15
|
|
GN 802-M6-42
|
M 6
|
42
|
12
|
2.2
|
7
|
5.2
|
17
|
|
GN 802-M6-52
|
M 6
|
52
|
12
|
2.2
|
7
|
5.2
|
19
|
|
GN 802-M8-38
|
M 8
|
38
|
16
|
3
|
9
|
6.8
|
28
|
|
GN 802-M8-48
|
M 8
|
48
|
16
|
3
|
9
|
6.8
|
30
|
|
GN 802-M8-63
|
M 8
|
63
|
16
|
3
|
9
|
6.8
|
35
|
|
GN 802-M8-83
|
M 8
|
83
|
16
|
3
|
9
|
6.8
|
41
|
|
GN 802-M10-44
|
M 10
|
44
|
20
|
3.6
|
11
|
8.4
|
53
|
|
GN 802-M10-54
|
M 10
|
54
|
20
|
3.6
|
11
|
8.4
|
58
|
|
GN 802-M10-64
|
M 10
|
64
|
20
|
3.6
|
11
|
8.4
|
63
|
|
GN 802-M10-84
|
M 10
|
84
|
20
|
3.6
|
11
|
8.4
|
72
|
|
GN 802-M12-55
|
M 12
|
55
|
25
|
4.5
|
13
|
10.8
|
92
|
|
GN 802-M12-65
|
M 12
|
65
|
25
|
4.5
|
13
|
10.8
|
96
|
|
GN 802-M12-85
|
M 12
|
85
|
25
|
4.5
|
13
|
10.8
|
110
|
|
GN 802-M12-105
|
M 12
|
105
|
25
|
4.5
|
13
|
10.8
|
120
|
* Bei Andrückschraube M5 sind Zapfen und Druckstück nicht gehärtet und nicht demontierbar.
Gewindestift DIN 6332
Stahl
Druckzapfen gehärtet
brüniert
Sechskantmuttern ISO 4032 / DIN 934
Stahl verzinkt, blau passiviert
Durch den Sprengring des Druckstückes wird eine lösbare Verbindung zwischen Schraube und Druckstück erzielt.
Die beiden Sechskantmuttern gehören zum Lieferumfang.
Verwandte Produkte
GN 708.1-ST
Andrückschrauben
Stahl / Edelstahl, mit Gummi-Druckstück
GN 801
Halter für Andrückschrauben
für Schnellspanner mit offenem Spannarm
GN 804
Andrückschrauben
mit einstellbarem Federdruckelement

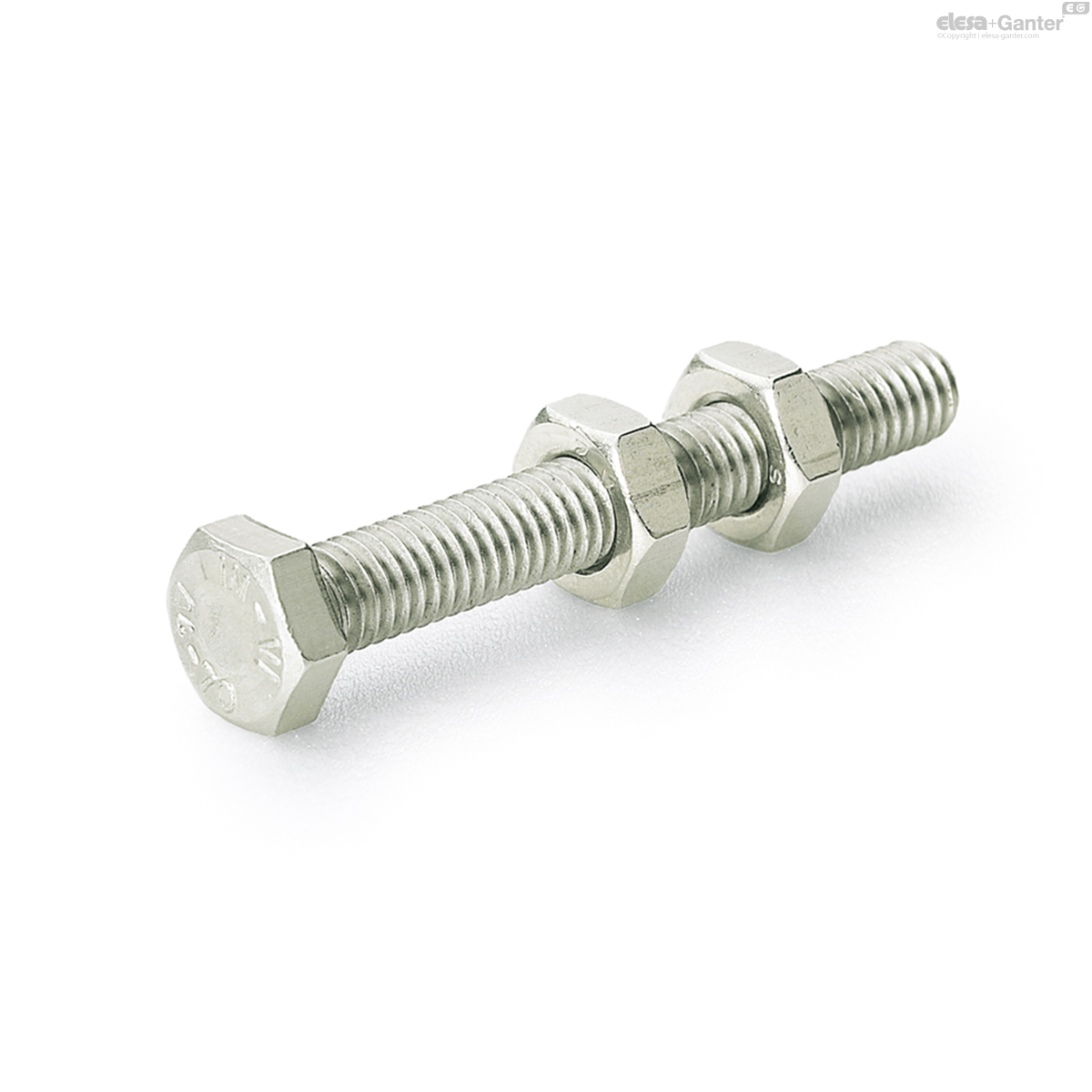

GN 807
Andrückschrauben
Stahl / Edelstahl, mit / ohne elastische Schutzkappe
GN 807-NI
Andrückschrauben
Stahl / Edelstahl, mit / ohne elastische Schutzkappe

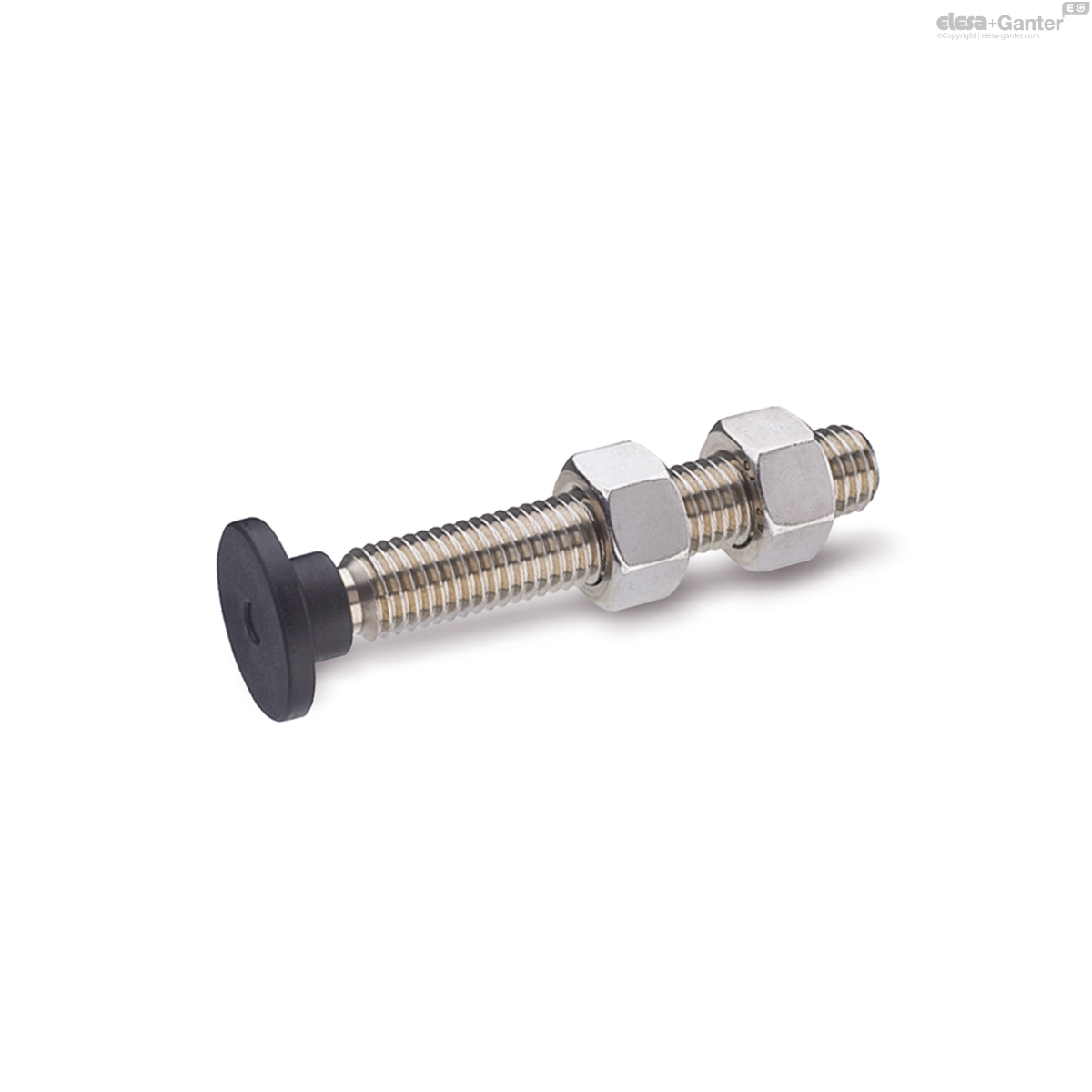

GN 903
