Technical datasheet
GN 802Aandrukbouten voor snelspanners

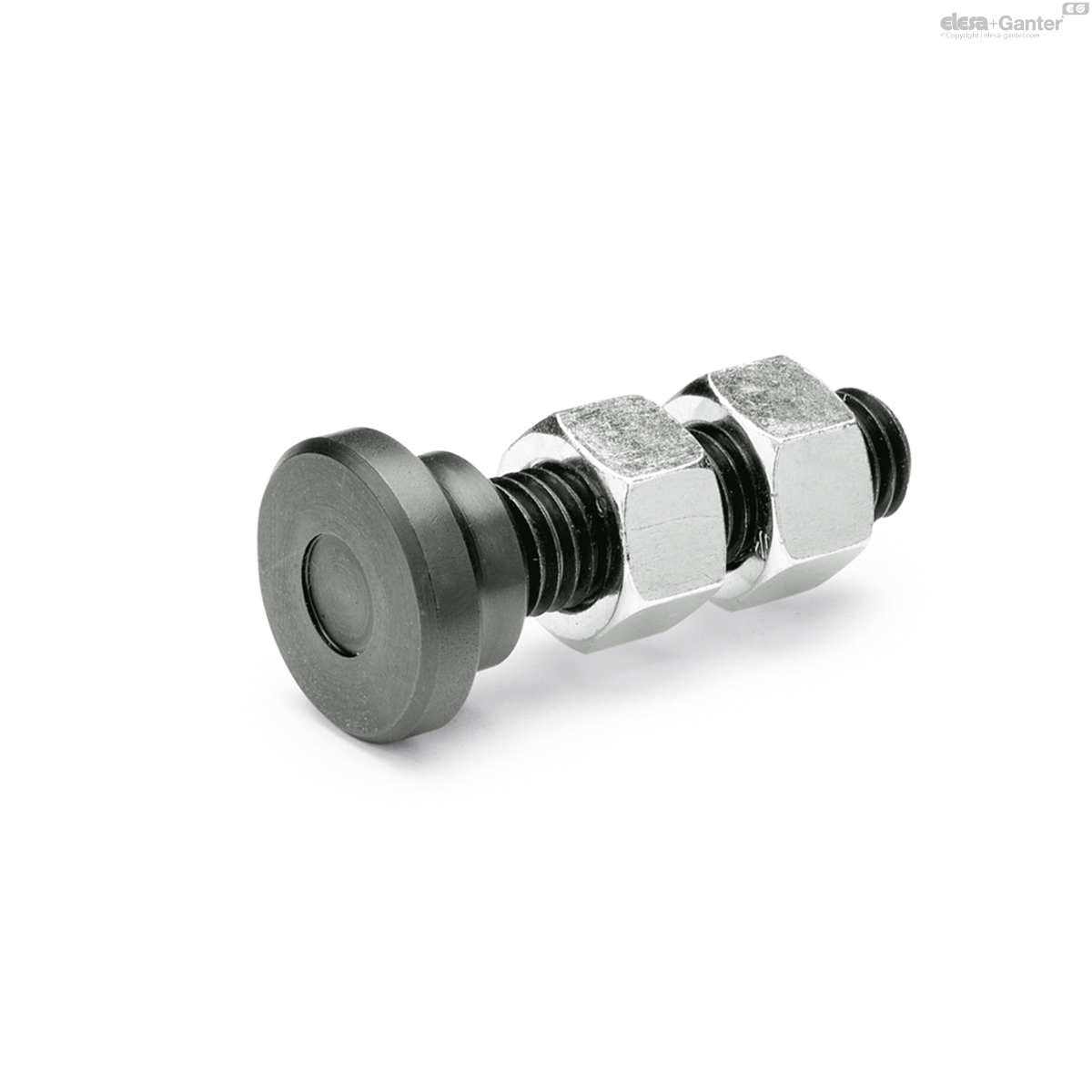

Aandrukbouten voor snelspanners
met zwenkbaar stalen drukstuk
|

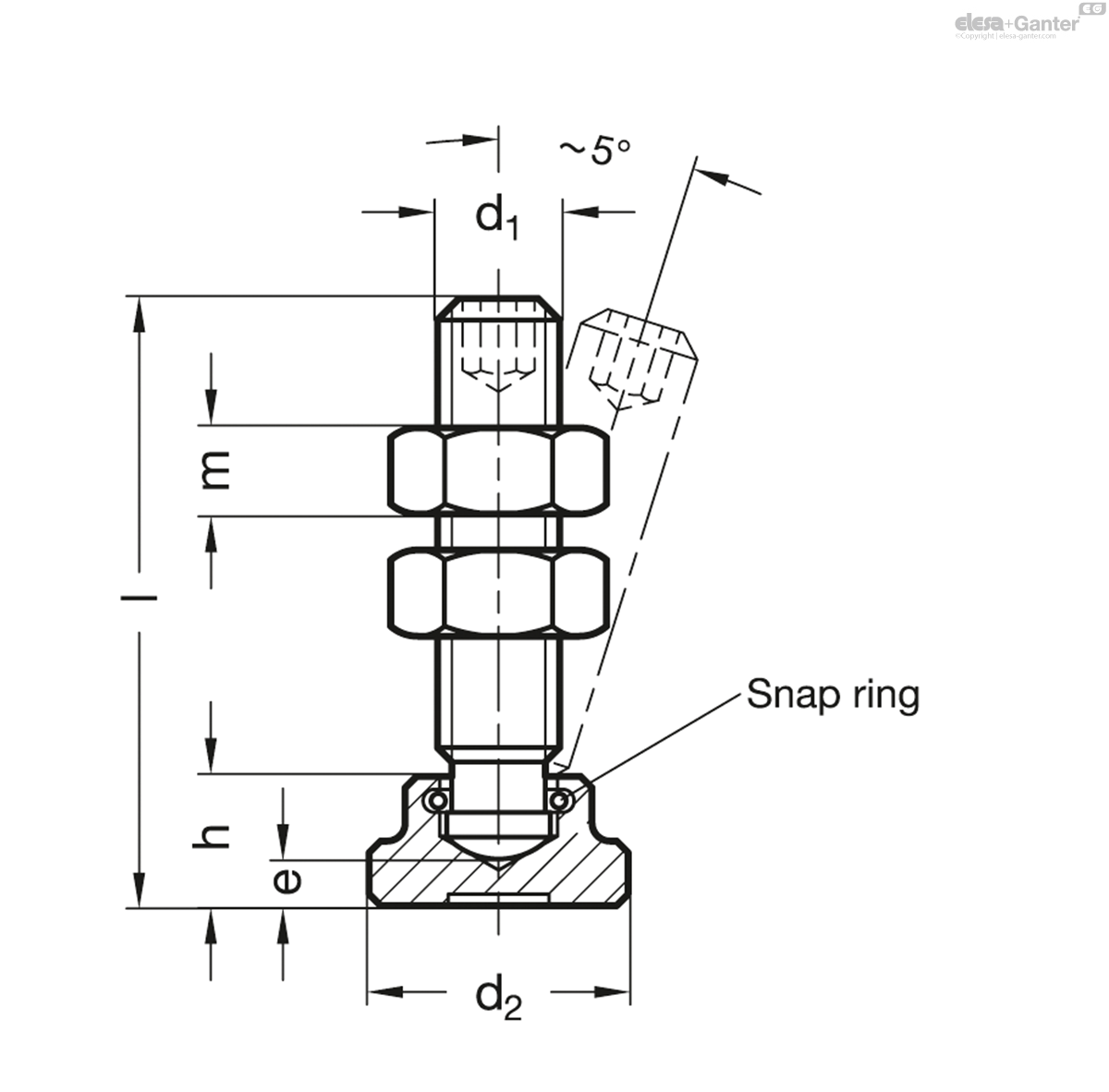

Code
|
d1
|
l
|
d2
|
e
|
h
|
m
|
|
|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
GN 802-M5-37
|
M 5*
|
37
|
14
|
-
|
10
|
4.7
|
15
|
|
GN 802-M6-32
|
M 6
|
32
|
12
|
2.2
|
7
|
5.2
|
15
|
|
GN 802-M6-42
|
M 6
|
42
|
12
|
2.2
|
7
|
5.2
|
17
|
|
GN 802-M6-52
|
M 6
|
52
|
12
|
2.2
|
7
|
5.2
|
19
|
|
GN 802-M8-38
|
M 8
|
38
|
16
|
3
|
9
|
6.8
|
28
|
|
GN 802-M8-48
|
M 8
|
48
|
16
|
3
|
9
|
6.8
|
30
|
|
GN 802-M8-63
|
M 8
|
63
|
16
|
3
|
9
|
6.8
|
35
|
|
GN 802-M8-83
|
M 8
|
83
|
16
|
3
|
9
|
6.8
|
41
|
|
GN 802-M10-44
|
M 10
|
44
|
20
|
3.6
|
11
|
8.4
|
53
|
|
GN 802-M10-54
|
M 10
|
54
|
20
|
3.6
|
11
|
8.4
|
58
|
|
GN 802-M10-64
|
M 10
|
64
|
20
|
3.6
|
11
|
8.4
|
63
|
|
GN 802-M10-84
|
M 10
|
84
|
20
|
3.6
|
11
|
8.4
|
72
|
|
GN 802-M12-55
|
M 12
|
55
|
25
|
4.5
|
13
|
10.8
|
92
|
|
GN 802-M12-65
|
M 12
|
65
|
25
|
4.5
|
13
|
10.8
|
96
|
|
GN 802-M12-85
|
M 12
|
85
|
25
|
4.5
|
13
|
10.8
|
110
|
|
GN 802-M12-105
|
M 12
|
105
|
25
|
4.5
|
13
|
10.8
|
120
|
* Clamping bolt M5: bolt end and thrust pad are not hardened and not removable.
Grub screw DIN 6332
Steel
Thrust point hardened
blackened
Hexagon nuts ISO 4032 / DIN 934
Steel zinc plated, blue passivated
By means of the retaining ring in the thrust pad a simple and toggle link between bolt an thrust pad is created.
The two hexagon nuts are included parts of the order.
