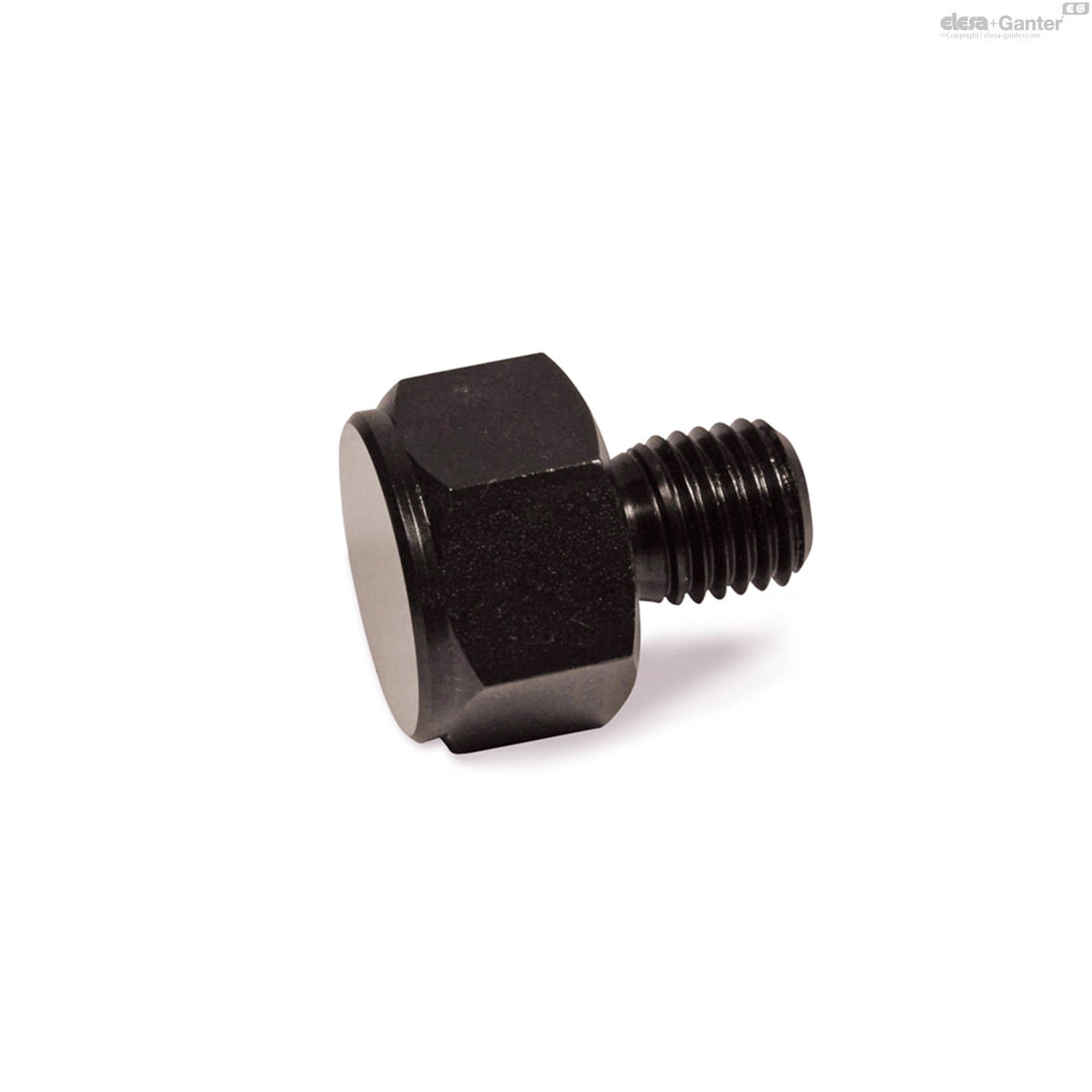

409.1-15-M12-B GN 409.1 Positioneringselementen

409.1-15-M12-B

GN 409.1 Positioneringselementen

met draadstang
  • Icons/__logo__RoHS__.png

Lt: 1-2 weken Alle maten en varianten van GN 409.1

🔒 Prijzen, actuele voorraad & CAD-downloads

Meld u aan om uw prijzen en voorraad te zien, CAD-bestanden te downloaden en direct online te bestellen.

Aanmelden Account aanvragen

Technische gegevens

Code
GN 409.1-15-M12-B
h ±0.01
15
d1
M 12
d2
22
l
14
A/F
22
e
25.2
56
409.1-15-M12-B drawing

Types

  • Type B: Smooth contact face
  • Type K: Spherical contact face
  • Type R: Serrated contact face

Steel

  • case hardened
  • blackened

Positioning elements GN 409.1 with threaded stud are designed for use as locating plungers, stops and thrust blocks.
