409.1-15-M12-B GN 409.1 Éléments de positionnement

409.1-15-M12-B

GN 409.1 Éléments de positionnement

Avec goujon fileté
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 409.1

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 409.1-15-M12-B
h ±0.01
15
d1
M 12
d2
22
l
14
A/F
22
e
25.2
56

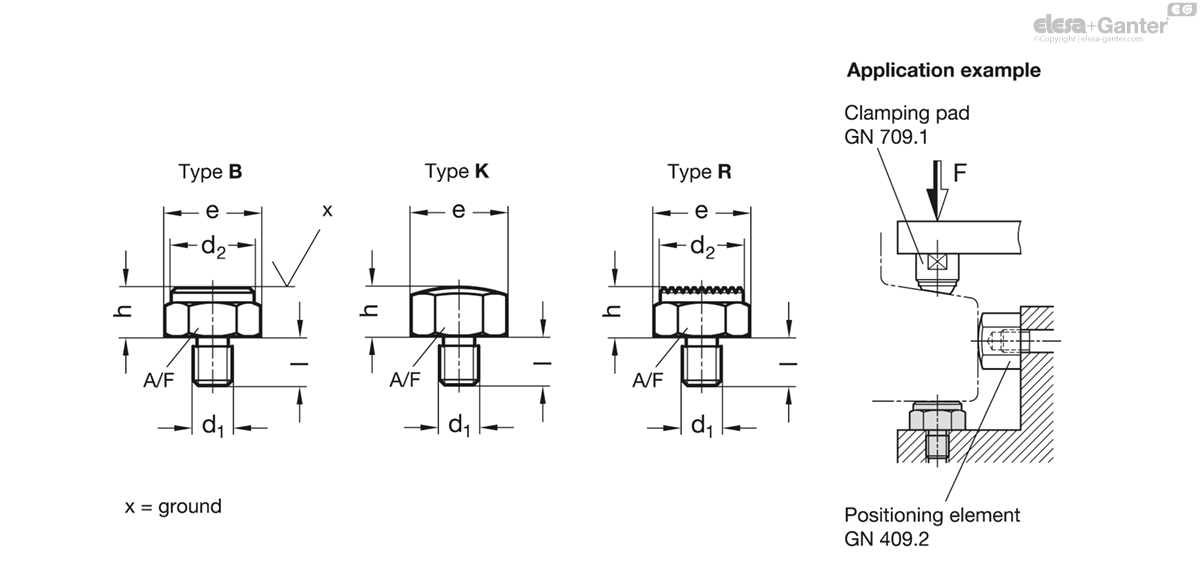

409.1-15-M12-B drawing

Types

  • Type B: Smooth contact face
  • Type K: Spherical contact face
  • Type R: Serrated contact face

Steel

  • case hardened
  • blackened

Positioning elements GN 409.1 with threaded stud are designed for use as locating plungers, stops and thrust blocks.
