GN 409.1Positioneringselementen

Positioneringselementen

met draadstang

  • Icons/__logo__RoHS__.png
Positioneringselementen
Positioneringselementen

GN 409.1

Reset
Code
h ±0.01
h ±0.1
d1
d2
l
A/F
e
GN 409.1-10-M8-B
10
-
M 8
17
10
17
19.4
21
GN 409.1-10-M10-B
10
-
M 10
19
12
19
21.9
28
GN 409.1-10-M12-B
10
-
M 12
22
14
22
25.2
40
GN 409.1-15-M10-B
15
-
M 10
19
12
19
21.9
40
GN 409.1-15-M12-B
15
-
M 12
22
14
22
25.2
56
GN 409.1-15-M16-B
15
-
M 16
30
19
30
34.2
90
GN 409.1-20-M16-B
20
-
M 16
30
19
30
34.2
140
GN 409.1-10-M8-K
-
10
M 8
-
10
17
19.4
21
GN 409.1-10-M10-K
-
10
M 10
-
12
19
21.9
28
GN 409.1-10-M12-K
-
10
M 12
-
14
22
25.2
40
GN 409.1-15-M10-K
-
15
M 10
-
12
19
21.9
40
GN 409.1-15-M12-K
-
15
M 12
-
14
22
25.2
56
GN 409.1-15-M16-K
-
15
M 16
-
19
30
34.2
90
GN 409.1-20-M16-K
-
20
M 16
-
19
30
34.2
140
GN 409.1-10-M8-R
-
10
M 8
17
10
17
19.4
21
GN 409.1-10-M10-R
-
10
M 10
19
12
19
21.9
28
GN 409.1-10-M12-R
-
10
M 12
22
14
22
25.2
40
GN 409.1-15-M10-R
-
15
M 10
19
12
19
21.9
40
GN 409.1-15-M12-R
-
15
M 12
22
14
22
25.2
56
GN 409.1-15-M16-R
-
15
M 16
30
19
30
34.2
90
GN 409.1-20-M16-R
-
20
M 16
30
19
30
34.2
140

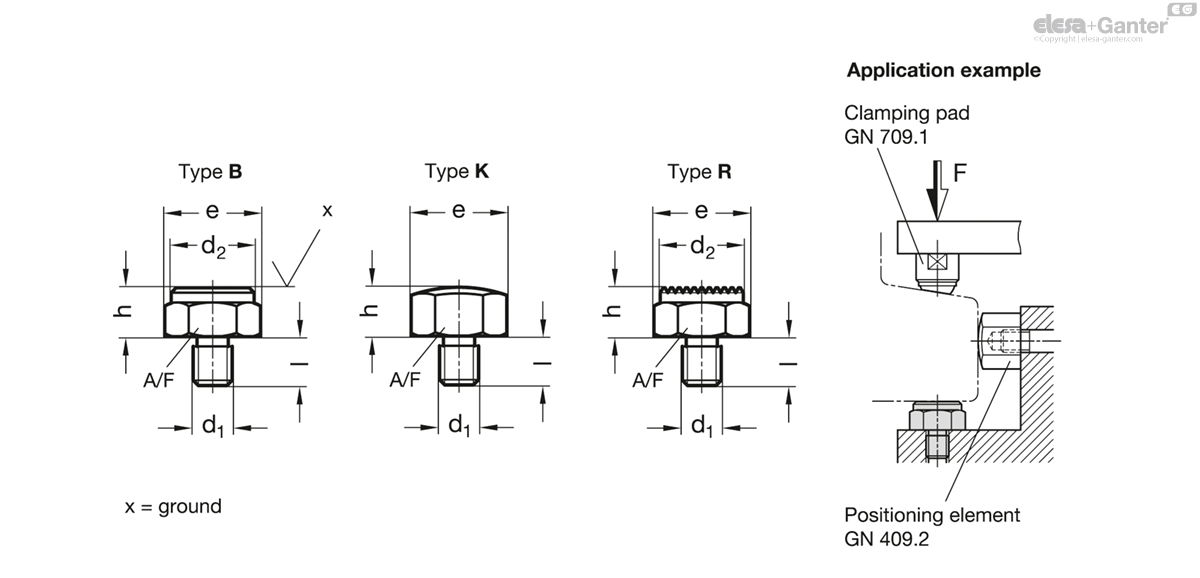

Types

  • Type B: Smooth contact face
  • Type K: Spherical contact face
  • Type R: Serrated contact face

Steel

  • case hardened
  • blackened

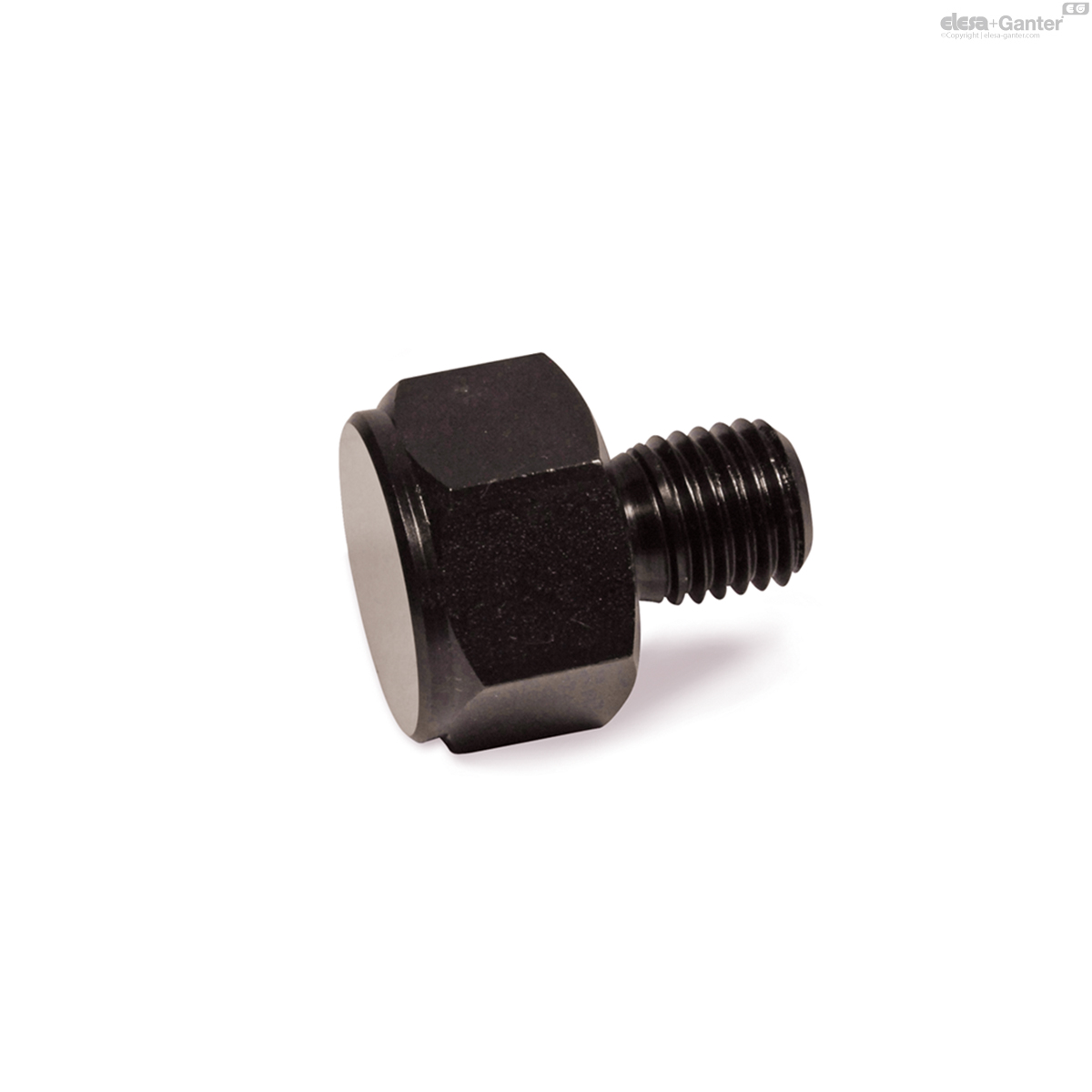

Positioning elements GN 409.1 with threaded stud are designed for use as locating plungers, stops and thrust blocks.

Gerelateerde producten

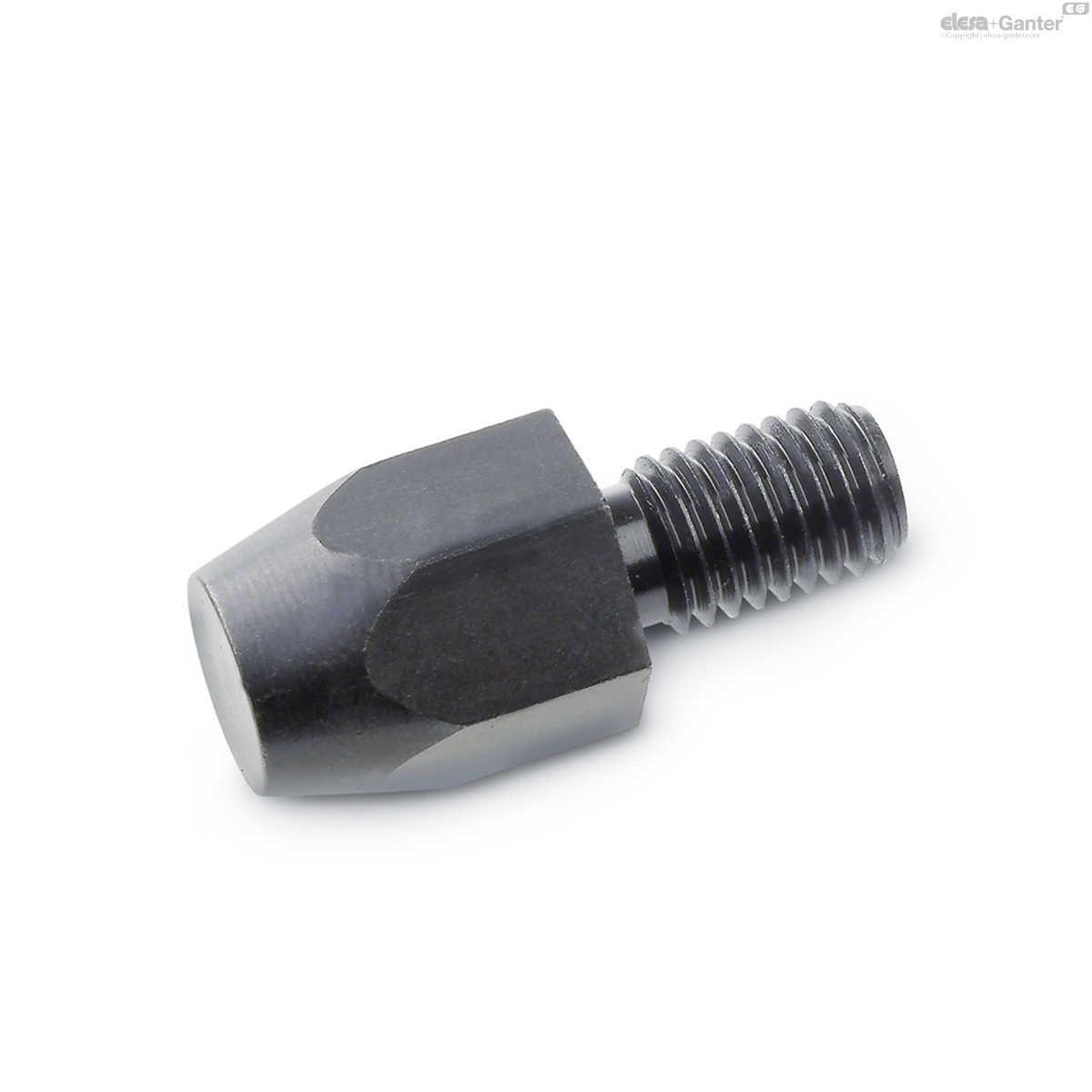

Voeten

DIN 6320

Voeten

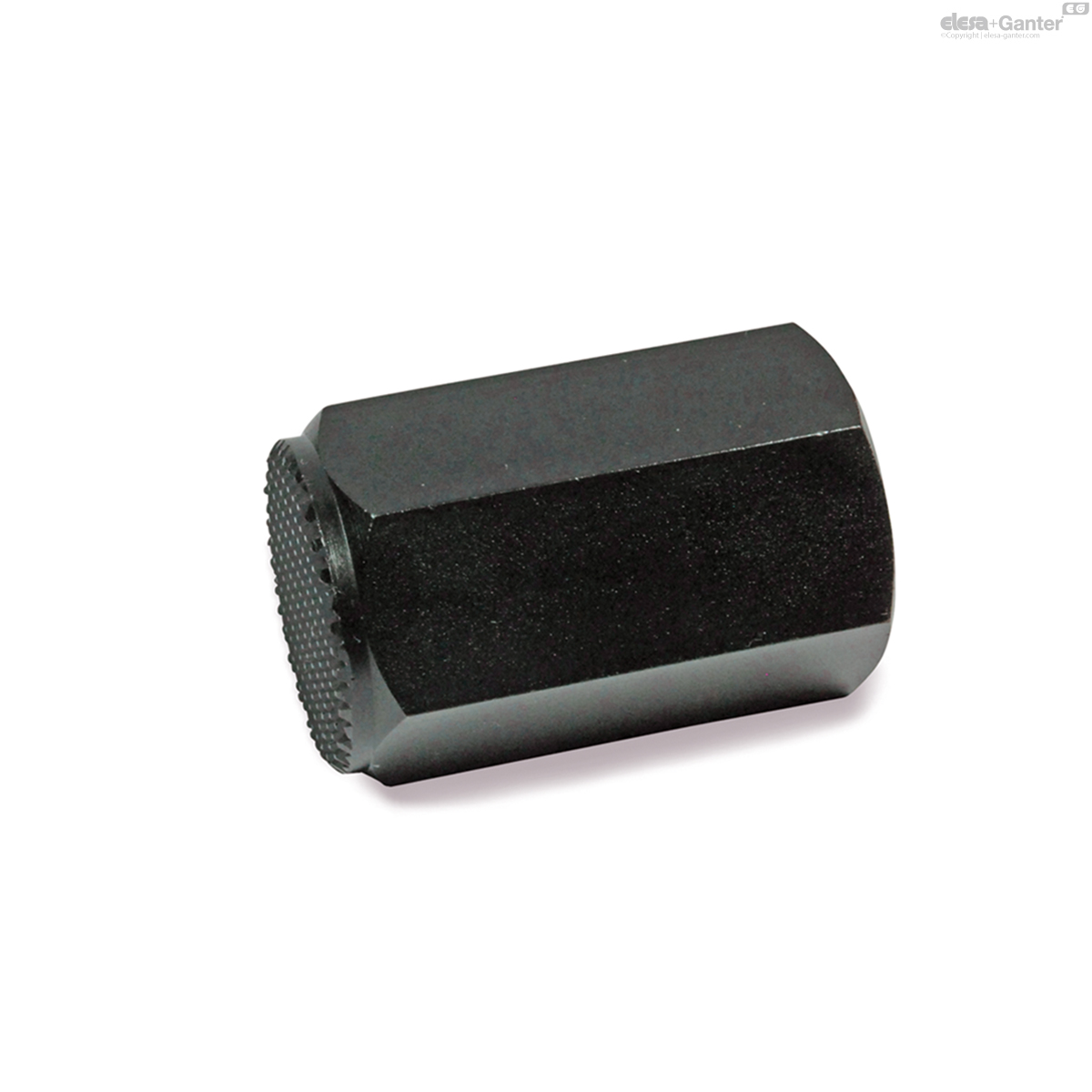

Positioneringselementen

GN 409.2

Positioneringselementen met binnendraad

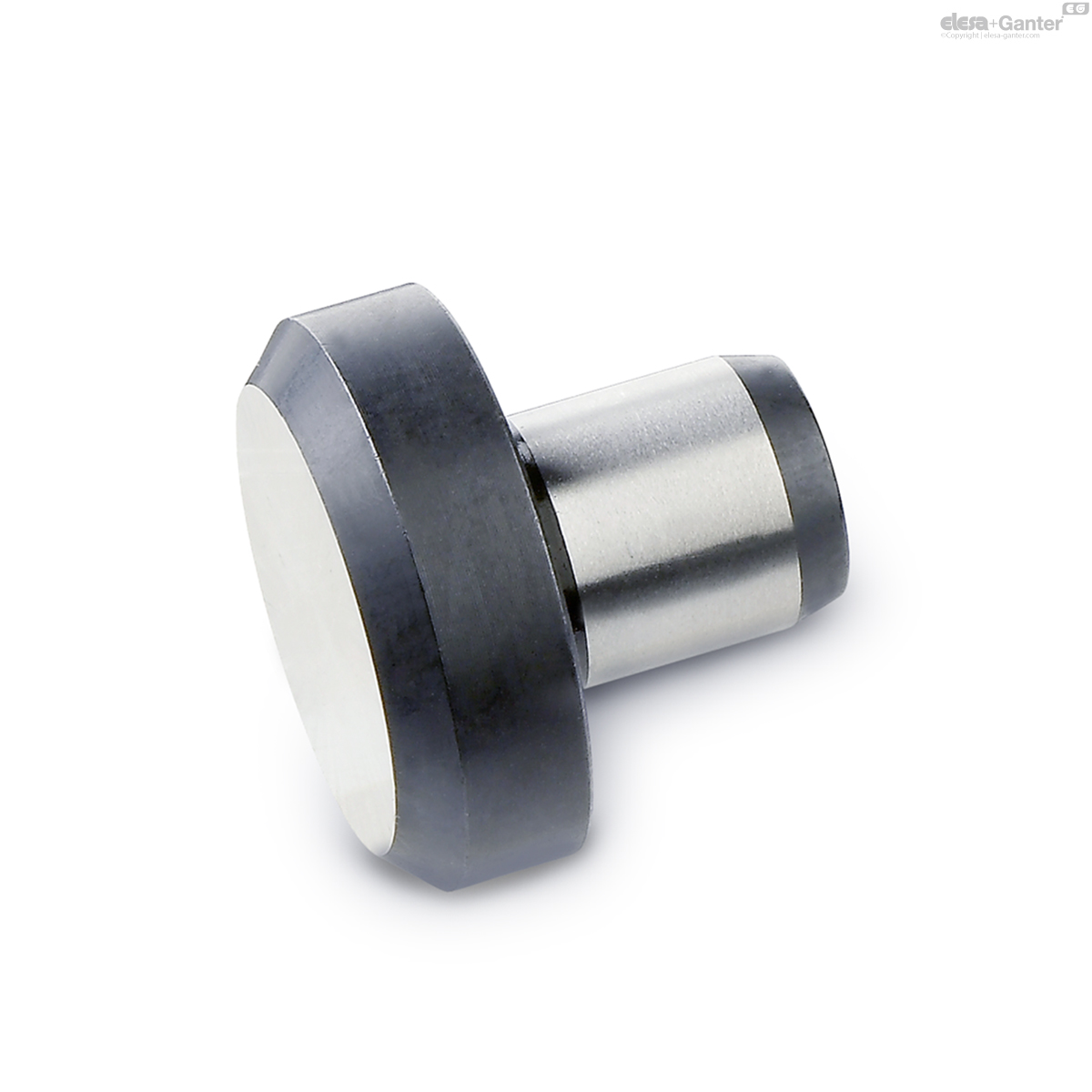

Steunen

GN 6321.1

Steunen

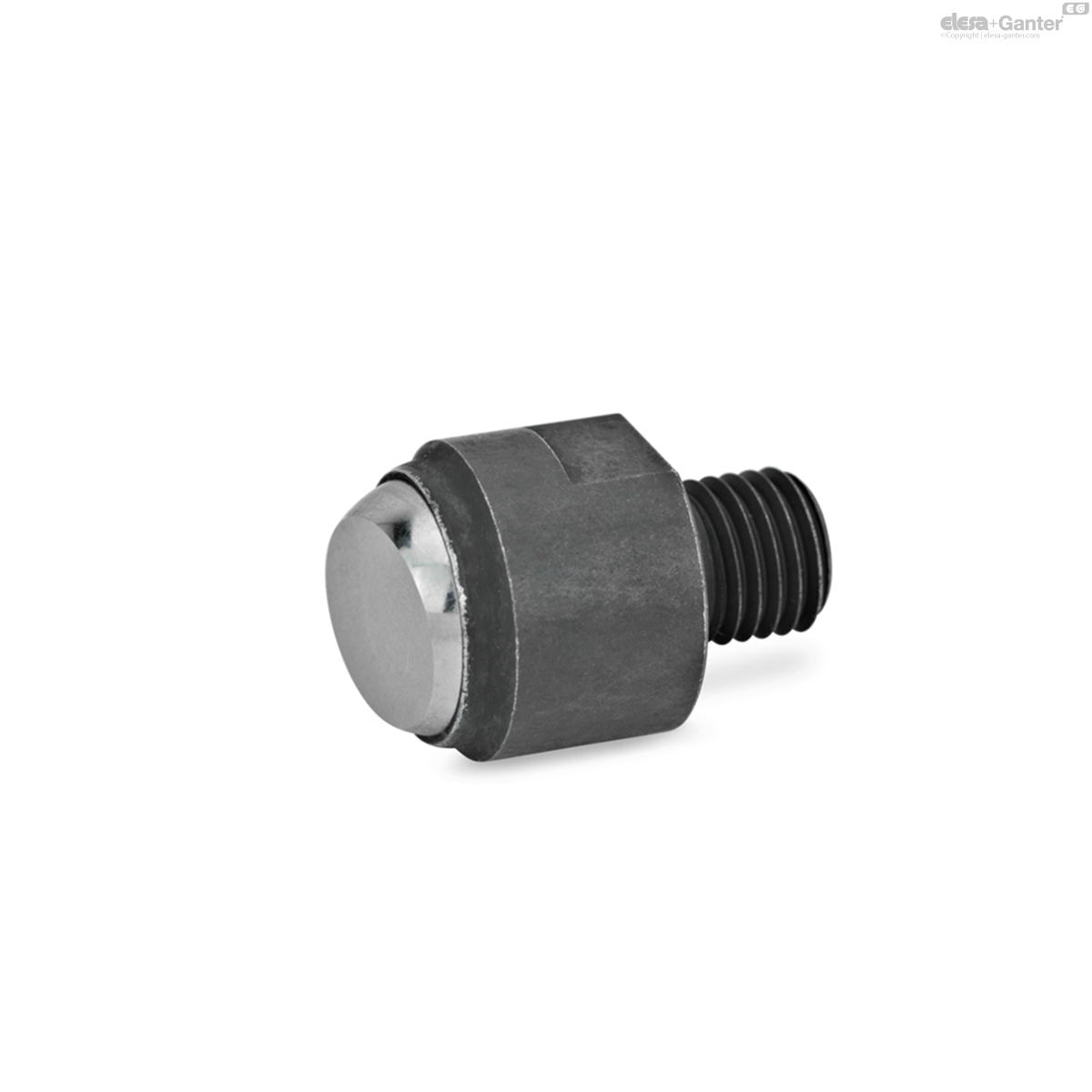

Glad contactvlak
