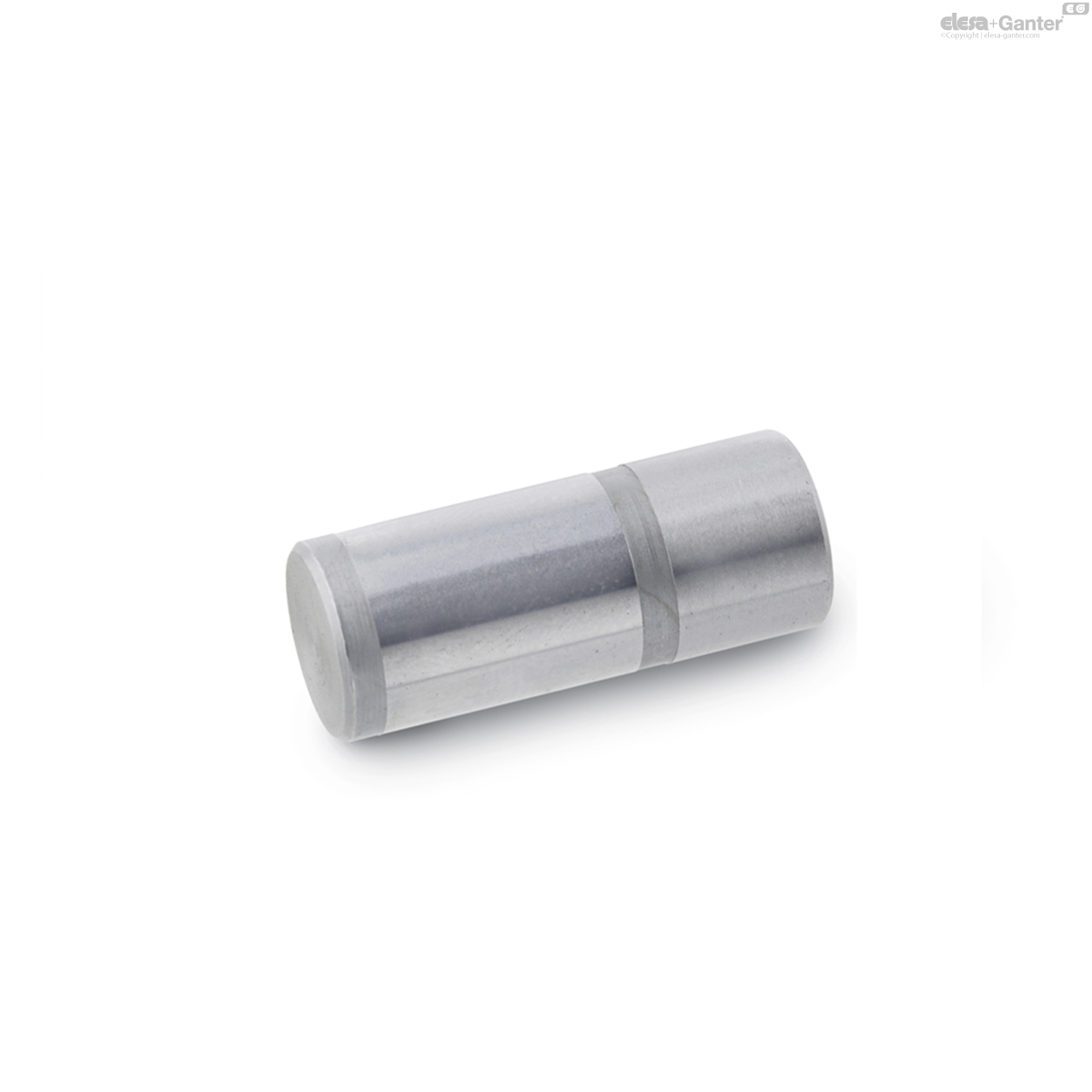

GN 771.1Goupilles de positionnement

Goupilles de positionnement

cylindrique, pour douilles de guidage DIN 172 / DIN 179

  • Icons/__logo__RoHS__.png
Goupilles de positionnement
Goupilles de positionnement

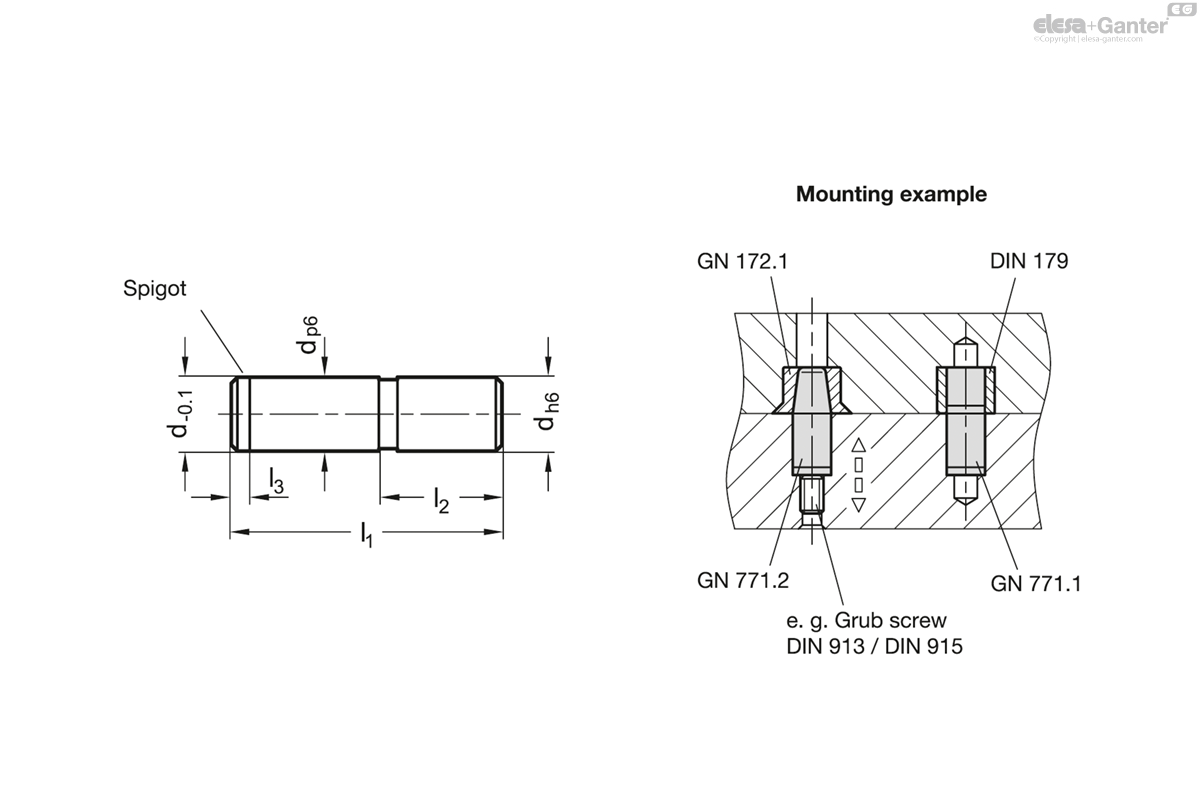

GN 771.1

Code
d p6/h6
l1
l2
l3
4
16
8
1.5
2
5
18
8
1.5
3
6
22
10
1.5
5
8
24
10
2
9
10
28
12
2
15
12
30
12
2.5
26
16
36
16
2.5
59

Steel

  • hardened (HRC 60 ±2)
  • Fit sizes d p6 / d h6 ground

Guide pins GN 771.1 are used in combination with DIN 172 / DIN 179  guide bushings.

The shaft tolerance p6 guarantees a perfect pressfit in a mounting borehole H7. The spigot l3 makes the installation easier.
