771.1-8-24-10 GN 771.1 Goupilles de positionnement

771.1-8-24-10

GN 771.1 Goupilles de positionnement

cylindrique, pour douilles de guidage DIN 172 / DIN 179
  • Icons/__logo__RoHS__.png

Délai: 1-2 semaines Toutes les tailles et variantes de GN 771.1

🔒 Prix, stock en temps réel & téléchargements CAO

Connectez-vous pour voir vos prix et le stock, télécharger les fichiers CAO et commander directement en ligne.

Se connecter Demander un compte

Caractéristiques techniques

Code
GN 771.1-8-24-10
d p6/h6
8
l1
24
l2
10
l3
2
9

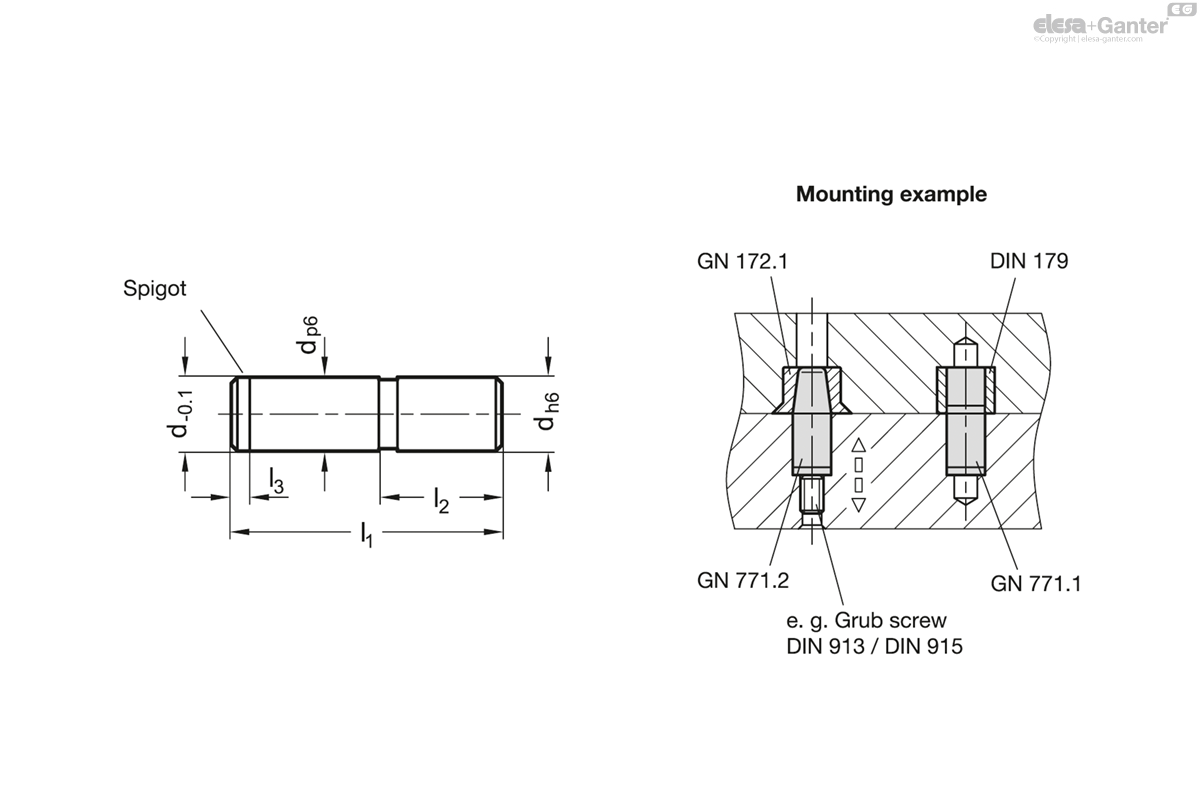

771.1-8-24-10 drawing

Steel

  • hardened (HRC 60 ±2)
  • Fit sizes d p6 / d h6 ground

Guide pins GN 771.1 are used in combination with DIN 172 / DIN 179  guide bushings.

The shaft tolerance p6 guarantees a perfect pressfit in a mounting borehole H7. The spigot l3 makes the installation easier.
