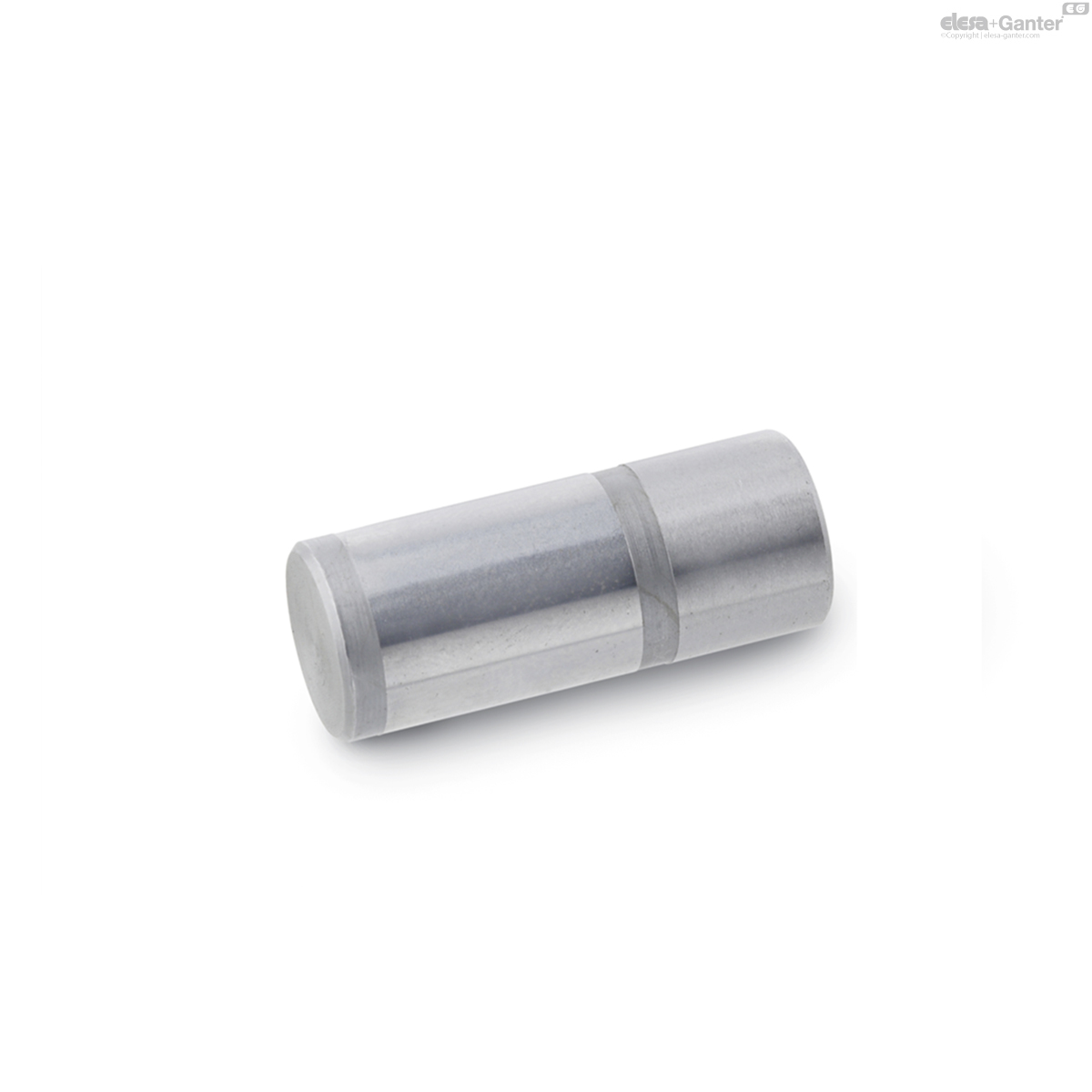

GN 771.1Positionierstifte

Positionierstifte

zylindrisch, für Positionierbuchsen DIN 172 / DIN 179

  • Icons/__logo__RoHS__.png
Positionierstifte
Positionierstifte

GN 771.1

Katalog

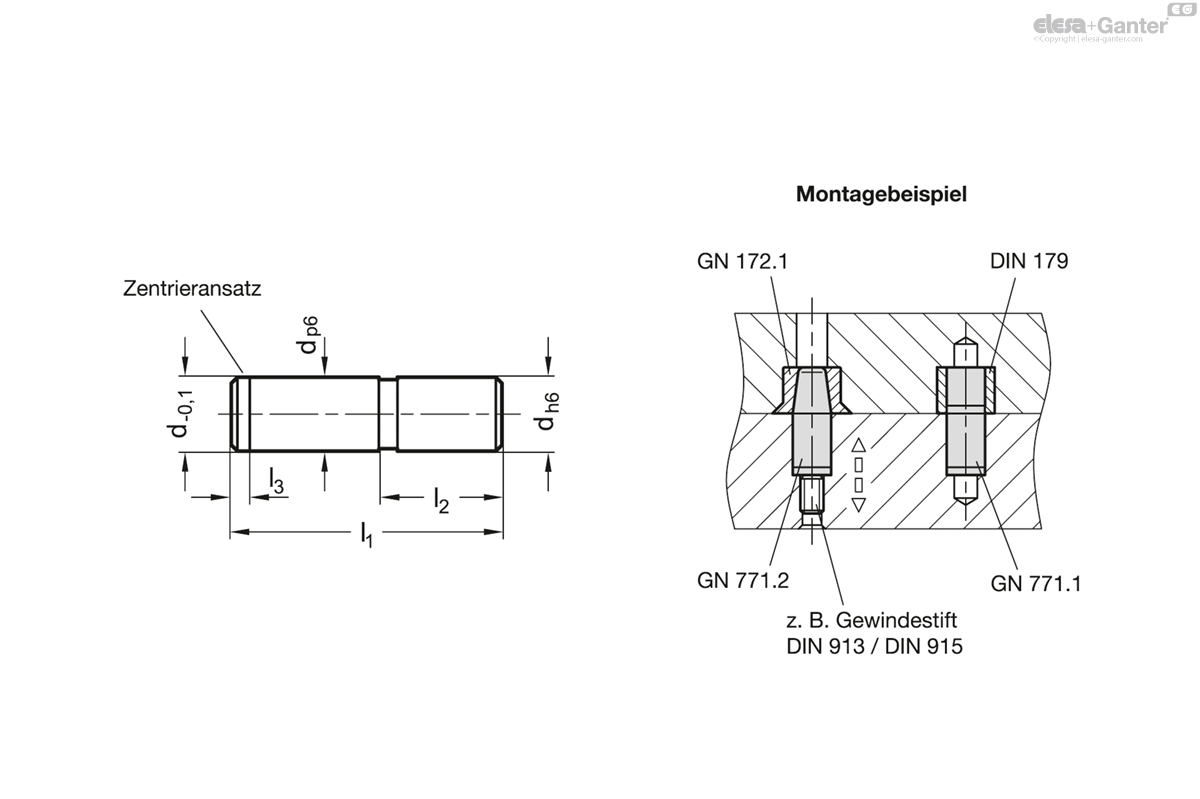

d p6/h6
l1
l2
l3
4
16
8
1.5
2
5
18
8
1.5
3
6
22
10
1.5
5
8
24
10
2
9
10
28
12
2
15
12
30
12
2.5
26
16
36
16
2.5
59

Stahl

  • gehärtet (HRC 60 ±2)
  • Passmaße dp6 / dh6 geschliffen

Positionierstifte GN 771.1 werden in der Regel eingesetzt in Verbindung mit DIN 172 / DIN 179  Positionierbuchsen.

Die Wellentoleranz p6 gewährleistet in einer Aufnahmebohrung H7 eine einwandfreie Presspassung. Der Ansatz l3 erleichtert die Montage.
