GN 900-HN/HRVerstellschlitten

mit Handrad und digitalem Stellungsanzeiger

  • Icons/__logo__RoHS__.png
mit Handrad und digitalem Stellungsanzeiger
mit Handrad und digitalem Stellungsanzeiger
mit Handrad und digitalem Stellungsanzeiger
GN 900-HN/HR
mit Handrad und digitalem Stellungsanzeiger

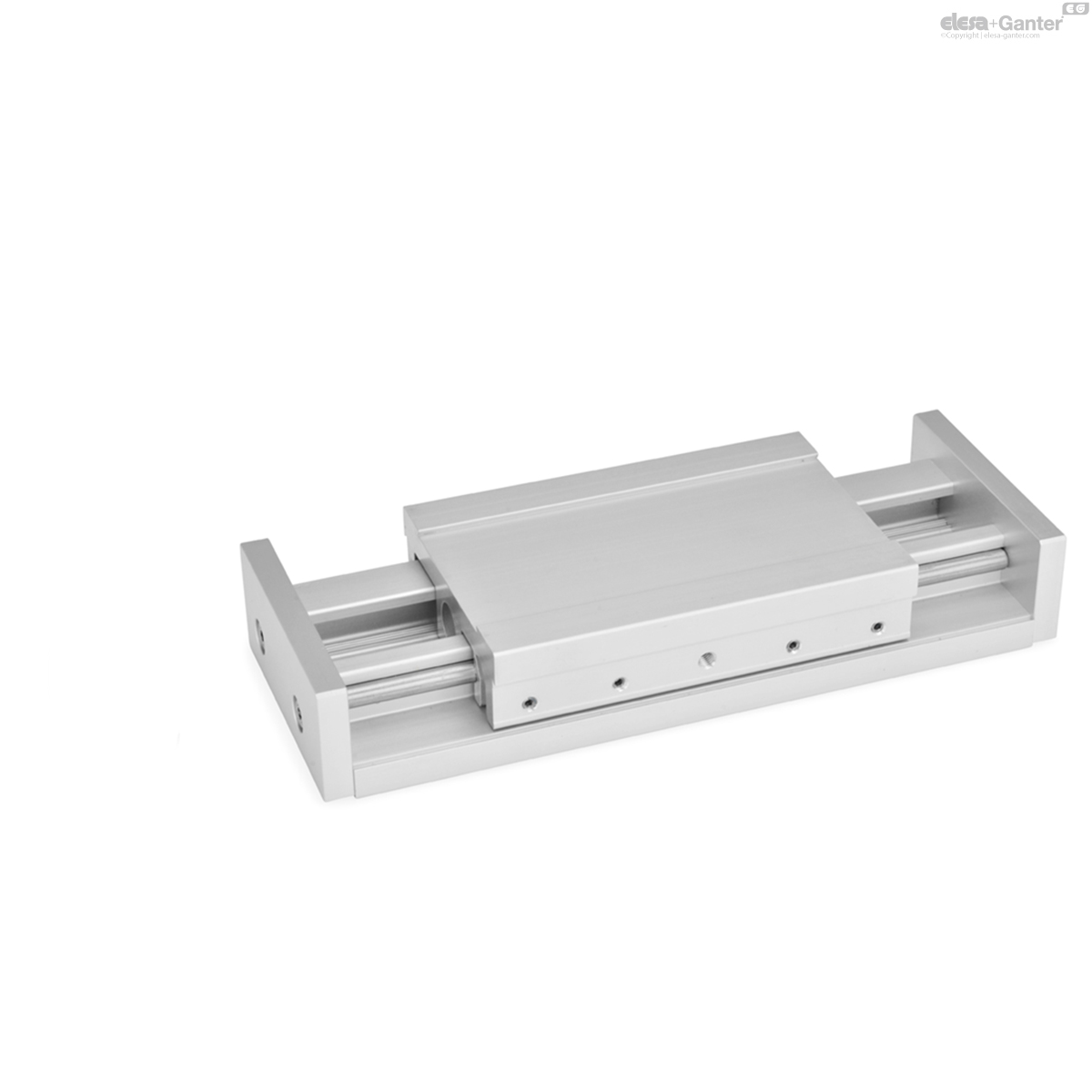

ohne Verstellspindel und Bedienelement
GN 900-S
ohne Verstellspindel und Bedienelement
mit Drehknopf
GN 900-D
mit Drehknopf
mit Handrad
GN 900-H
mit Handrad
mit Drehknopf und digitalem Stellungsanzeiger
GN 900-DN/DR
mit Drehknopf und digitalem Stellungsanzeiger
Kennziffer Nr. 1
Kennziffer Nr. 2

GN 900-HN/HR

Zurücksetzen
Katalog

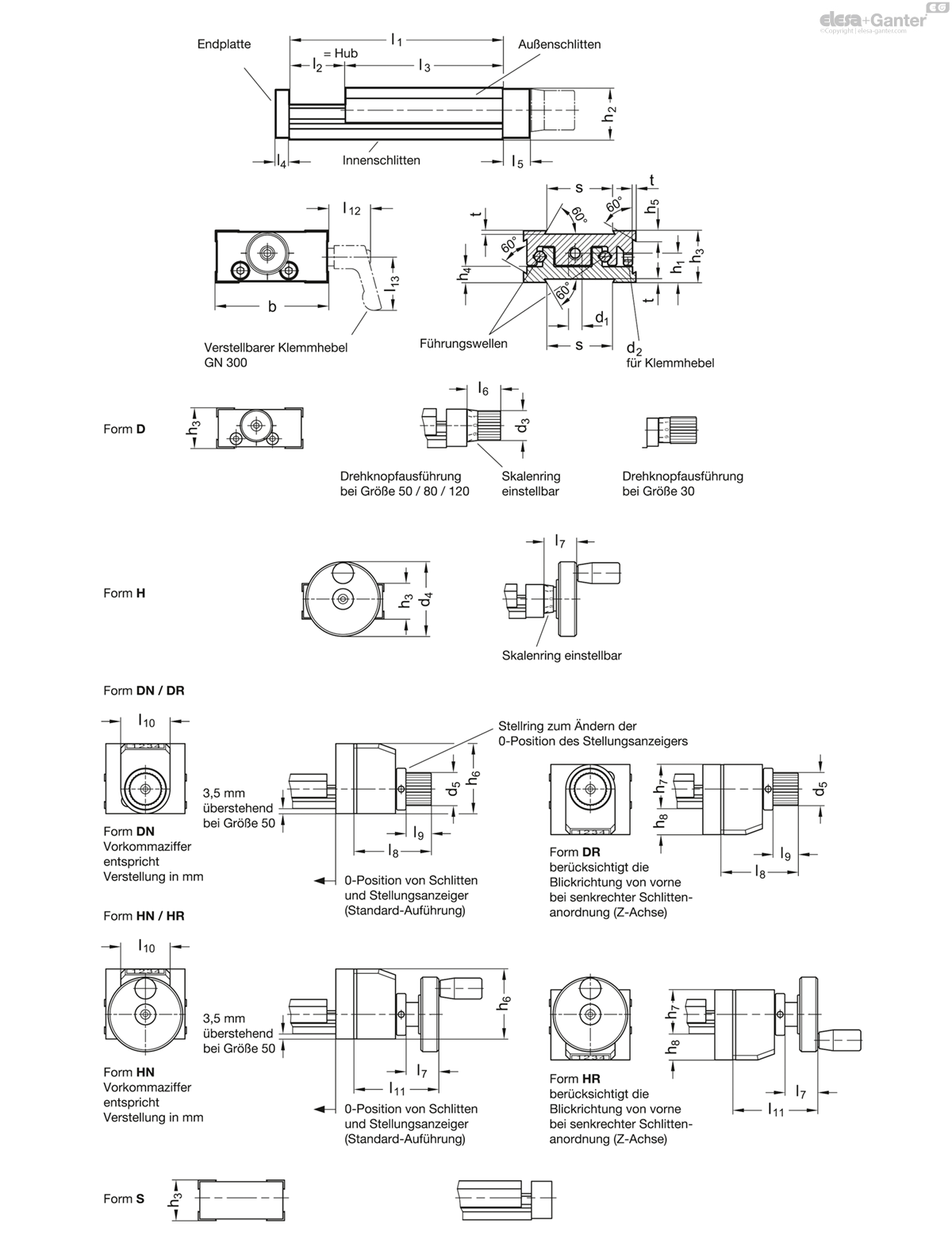

b
l1 - l2
d1
d2
d3
d4
d5
h1
h2
h3
h4
h5
GN 900-50-95-25-HN-2
50
95-25
M6 x 1
M 4
17
50
22
13
22.5
23
7
4.5
GN 900-50-120-50-HN-2
50
120-50
M6 x 1
M 4
17
50
22
13
22.5
23
7
4.5
GN 900-50-145-75-HN-2
50
145-75
M6 x 1
M 4
17
50
22
13
22.5
23
7
4.5
GN 900-50-170-100-HN-2
50
170-100
M6 x 1
M 4
17
50
22
13
22.5
23
7
4.5
GN 900-80-145-25-HN-2
80
145-25
M8 x 1
M 5
22
80
22
20.5
35.5
36
10
10
GN 900-80-170-50-HN-2
80
170-50
M8 x 1
M 5
22
80
22
20.5
35.5
36
10
10
GN 900-80-195-75-HN-2
80
195-75
M8 x 1
M 5
22
80
22
20.5
35.5
36
10
10
GN 900-80-220-100-HN-2
80
220-100
M8 x 1
M 5
22
80
22
20.5
35.5
36
10
10
GN 900-120-185-25-HN-2
120
185-25
M10 x 1
M 5
34
100
34
26.3
45
46
13.8
10
GN 900-120-210-50-HN-2
120
210-50
M10 x 1
M 5
34
100
34
26.3
45
46
13.8
10
GN 900-120-235-75-HN-2
120
235-75
M10 x 1
M 5
34
100
34
26.3
45
46
13.8
10
GN 900-120-260-100-HN-2
120
260-100
M10 x 1
M 5
34
100
34
26.3
45
46
13.8
10
GN 900-50-95-25-HR-2
50
95-25
M6 x 1
M 4
17
50
22
13
22.5
23
7
4.5
GN 900-50-120-50-HR-2
50
120-50
M6 x 1
M 4
17
50
22
13
22.5
23
7
4.5
GN 900-50-145-75-HR-2
50
145-75
M6 x 1
M 4
17
50
22
13
22.5
23
7
4.5
GN 900-50-170-100-HR-2
50
170-100
M6 x 1
M 4
17
50
22
13
22.5
23
7
4.5
GN 900-80-145-25-HR-2
80
145-25
M8 x 1
M 5
22
80
22
20.5
35.5
36
10
10
GN 900-80-170-50-HR-2
80
170-50
M8 x 1
M 5
22
80
22
20.5
35.5
36
10
10
GN 900-80-195-75-HR-2
80
195-75
M8 x 1
M 5
22
80
22
20.5
35.5
36
10
10
GN 900-80-220-100-HR-2
80
220-100
M8 x 1
M 5
22
80
22
20.5
35.5
36
10
10
GN 900-120-185-25-HR-2
120
185-25
M10 x 1
M 5
34
100
34
26.3
45
46
13.8
10
GN 900-120-210-50-HR-2
120
210-50
M10 x 1
M 5
34
100
34
26.3
45
46
13.8
10
GN 900-120-235-75-HR-2
120
235-75
M10 x 1
M 5
34
100
34
26.3
45
46
13.8
10
GN 900-120-260-100-HR-2
120
260-100
M10 x 1
M 5
34
100
34
26.3
45
46
13.8
10

Form

  • D: mit Drehknopf
  • H: mit Handrad (ab Größe 50)
  • DN: mit Drehknopf und digitalem Stellungsanzeiger DD51 (von Größe 50 aufwärts)
  • DR: mit Drehknopf und digitalem Stellungsanzeiger DD51 (von Größe 50 aufwärts)
  • HN: mit Handrad und digitalem Stellungsanzeiger DD51 (von Größe 50 aufwärts)
  • HR: mit Handrad und digitalem Stellungsanzeiger DD51 (von Größe 50 aufwärts)
  • S: ohne Verstellspindel und Bedienelement

Kennziffer Nr.

  • 1: ohne Klemmhebel
  • 2: mit Klemmhebel

Schlitten / Endplatten

Aluminium stranggepresst

eloxiert, naturfarben

Führungswellen

Edelstahl, nichtrostend

Antrieb

  • Spindel / Kugellager
  • Edelstahl, nichtrostend
  • Leitmutter
  • Kunststoff

Befestigungsschrauben.

Edelstahl, nichtrostend

Drehknopf / Skalenring

Aluminium, schwarz eloxiert

Verstellschlitten GN 900 können zu den verschiedensten Achskonfigurationen kombiniert werden.

Eine spezielle Klemmtechnik unter Verwendung von sogenannten Befestigungs- und Verbindungssätzen (GN 900.1, GN 900.2, GN 900.3) erlaubt eine schnelle und einfache Montage.

Feinzustellung mit Skalenring 0,05 mm; mit digitalem Stellungsanzeiger 0,02 mm.

Im übrigen handelt es sich bei den Verstellschlitten (in Form D, mit Drehknopf) um eine Ausführung in nichtrostenden Werkstoffen.
