900.3-50-50-P GN 900.3 Verbindungssätze X-Z

900.3-50-50-P

GN 900.3 Verbindungssätze X-Z

für Verstellschlitten GN 900
  • Icons/__logo__RoHS__.png

Lt: 1-2 Wochen Alle Größen und Varianten von GN 900.3

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 900.3-50-50-P
b Schlittengröße
50
l1
50
d1
M 5
d2
M 3
l2
67
l3
32
l4
8
s
8
185

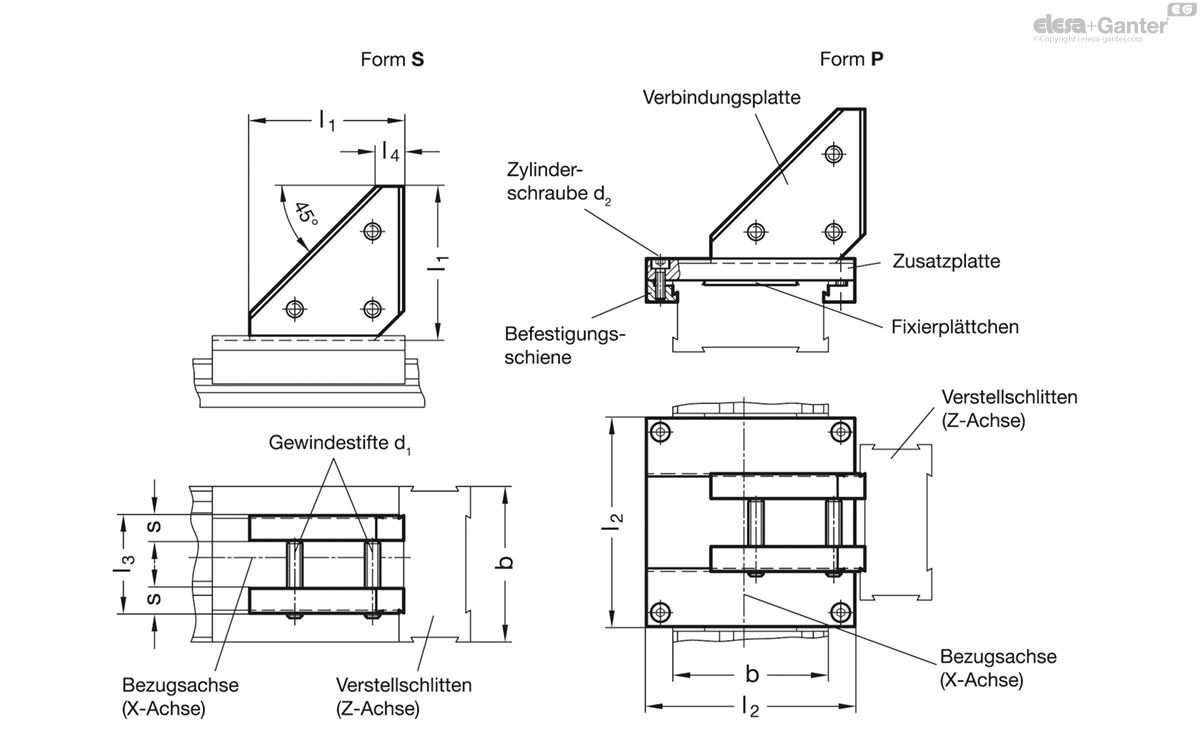

900.3-50-50-P drawing

Form

  • |b
    bb|: Montage der Z-Achse über Verbindungsplatte und Zusatzplatte
  • S: Direktmontage der Z-Achse über Verbindungsplatte

Aluminium

eloxiert, naturfarben

Gewindestift DIN 913

Stahl, verzinkt

Zylinderschrauben DIN 912

Edelstahl

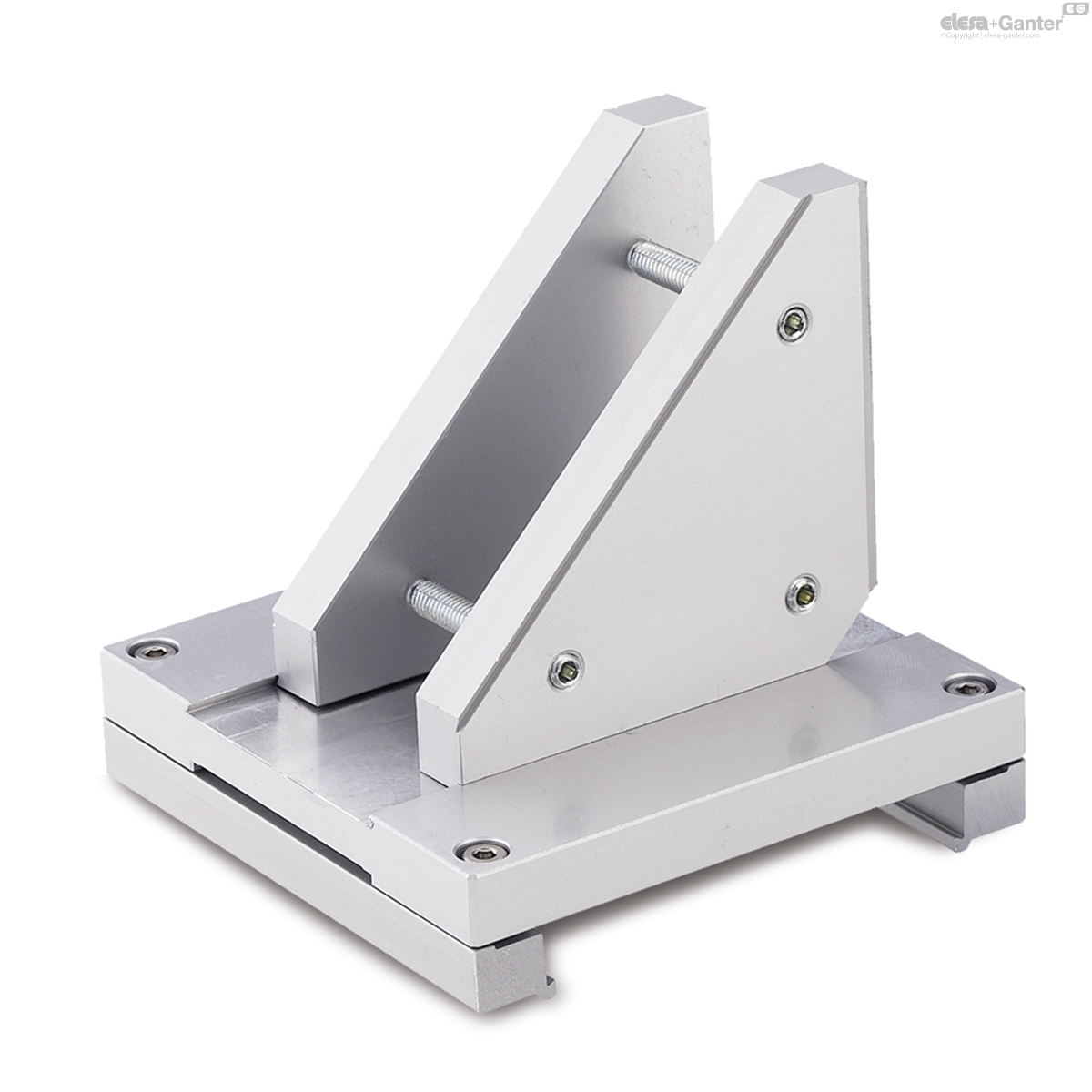

Mit Verbindungssätzen GN 900.3 werden zwei Verstellschlitten GN 900 so miteinander verbunden, dass eine X-Z Achsenkonfiguration entsteht.

Die Montage erfolgt dabei über zwei Verbindungsplatten so, dass keinerlei Befestigungsbohrungen in den Schlitten selbst erforderlich sind. Gleichzeitig kann der gesamte Verstellschlitten der Z-Achse in einem begrenzten Bereich (senkrecht zur Z-Achse) verschoben werden.

Bei der Schlittenanordnung der Z-Achse parallel zur Bezugsachse (Form P) wird eine Zusatzplatte (einschließlich Befestigungssatz, Fixierplättchen und Zylinderschrauben) benötigt. Diese ist komplett im Lieferumfang enthalten.

Das Fixierplättchen dient der 90° Ausrichtung der Z-Achse und Justierung der Zusatzplatte (Form P).

Alle zur Montage benötigten Einzelteile gehören zum Lieferumfang.
