900.2-30-41
GN 900.2 Verbindungssätze X-Y
Lt: 1-2 Wochen Alle Größen und Varianten von GN 900.2
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

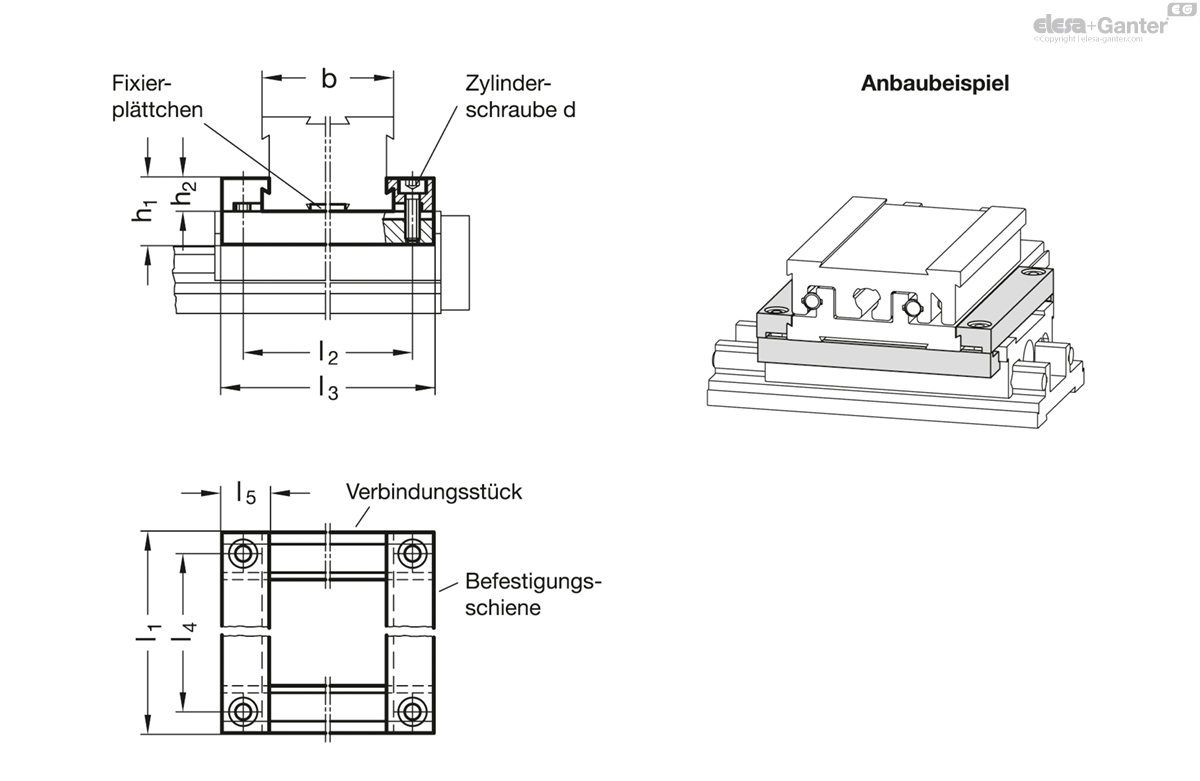

Technische Daten
- Katalog
- GN 900.2-30-41
- b Schlittengröße
- 30
- l1
- 41
- d
- M 2.5
- h1
- 8.4
- h2
- 4.2
- l2
- 35.4
- l3
- 41
- l4
- 35.4
- l5
- 6.5
- 12
Aluminium
eloxiert, naturfarben
Zylinderschrauben DIN 912
Edelstahl nichtrostend

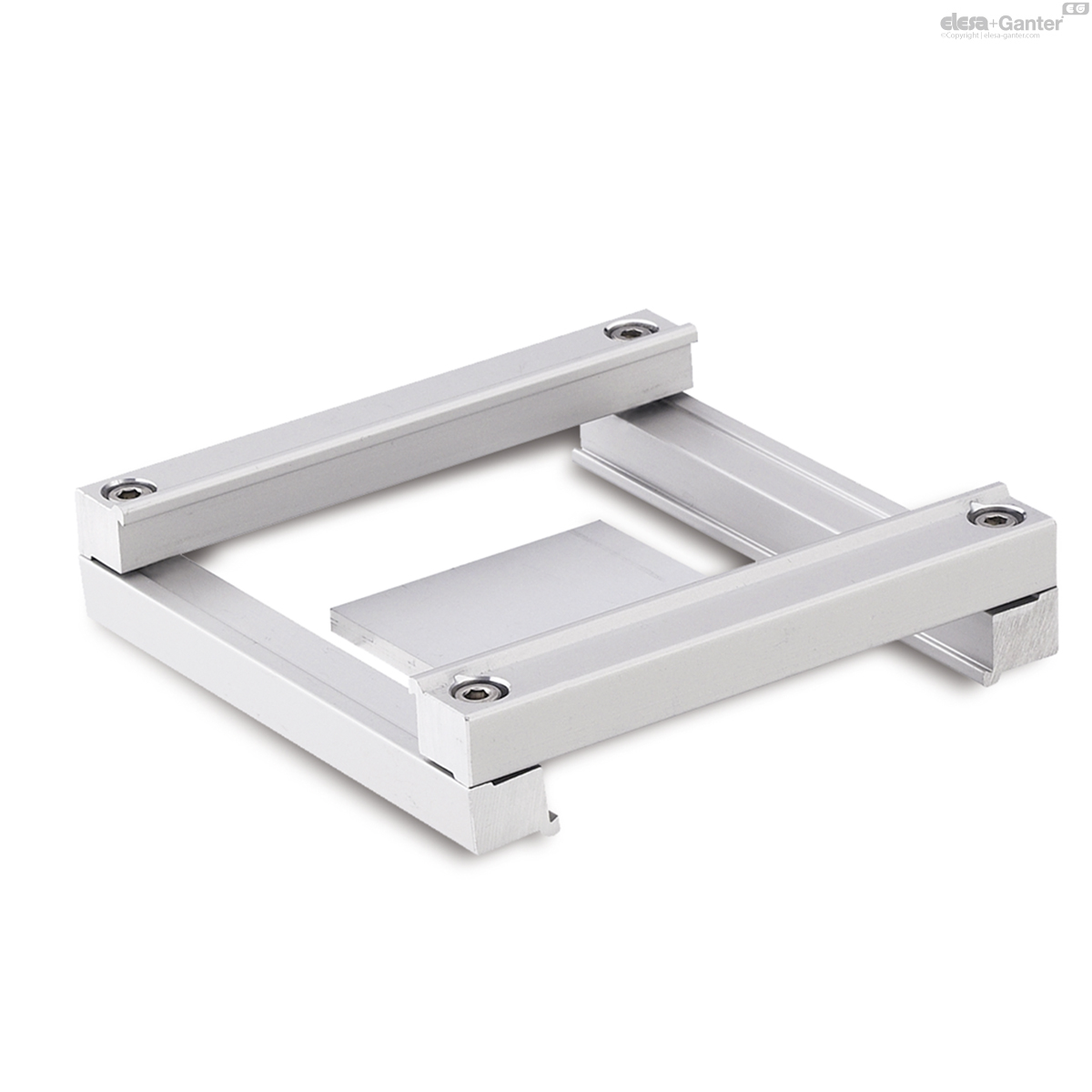

Mit Verbindungssätzen GN 900.2 werden zwei Verstellschlitten GN 900 miteinander so verbunden, dass eine X-Y Achsenkonfiguration entsteht.
Die Montage erfolgt dabei über ein Klemmsystem, so dass keinerlei Befestigungsbohrungen im Schlitten selbst erforderlich sind.
Gleichzeitig kann der Innenschlitten der Y-Achse in einem begrenzten Bereich verschoben werden.
Das Fixierplättchen dient der 90° Ausrichtung und Justierung der X-Y Achskonfiguration.
Alle zur Montage benötigten Einzelteile gehören zum Lieferumfang.
