GN 771.2Positionierstifte

Positionierstifte

konisch, für Positionierbuchsen GN 172.1 / GN 179.1

  • Icons/__logo__RoHS__.png
Positionierstifte
Positionierstifte

GN 771.2

Katalog

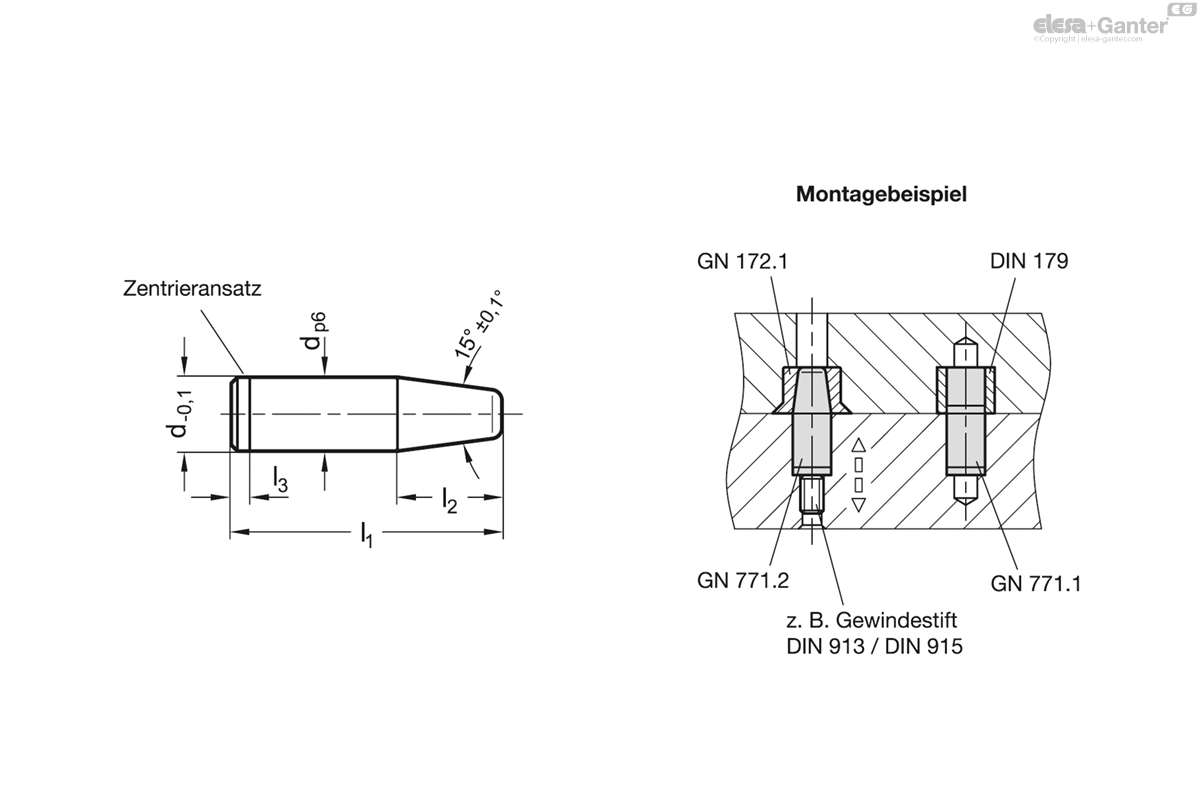

d p6
l1 ±0.1
l2 ±0.1
l3
6
19.5
7.5
1.5
4
8
23.5
9.5
2
8
10
27.5
11.5
2
15

Stahl

  • gehärtet (HRC 60 +4)
  • Passmaße dp6 / dh6 geschliffen

Positionierstifte GN 771.2 werden in der Regel eingesetzt in Verbindung mit GN 172.1 / GN 179.1 Positionierbuchsen.

Die Wellentoleranz p6 gewährleistet in einer Aufnahmebohrung H7 eine einwandfreie Presspassung. Der Ansatz l3 erleichtert die Montage.

Verwandte Produkte
Positionierbuchsen

GN 172.1

Positionierbuchsen mit Bund, mit konischer Bohrung, für Rastbolzen GN 817.5

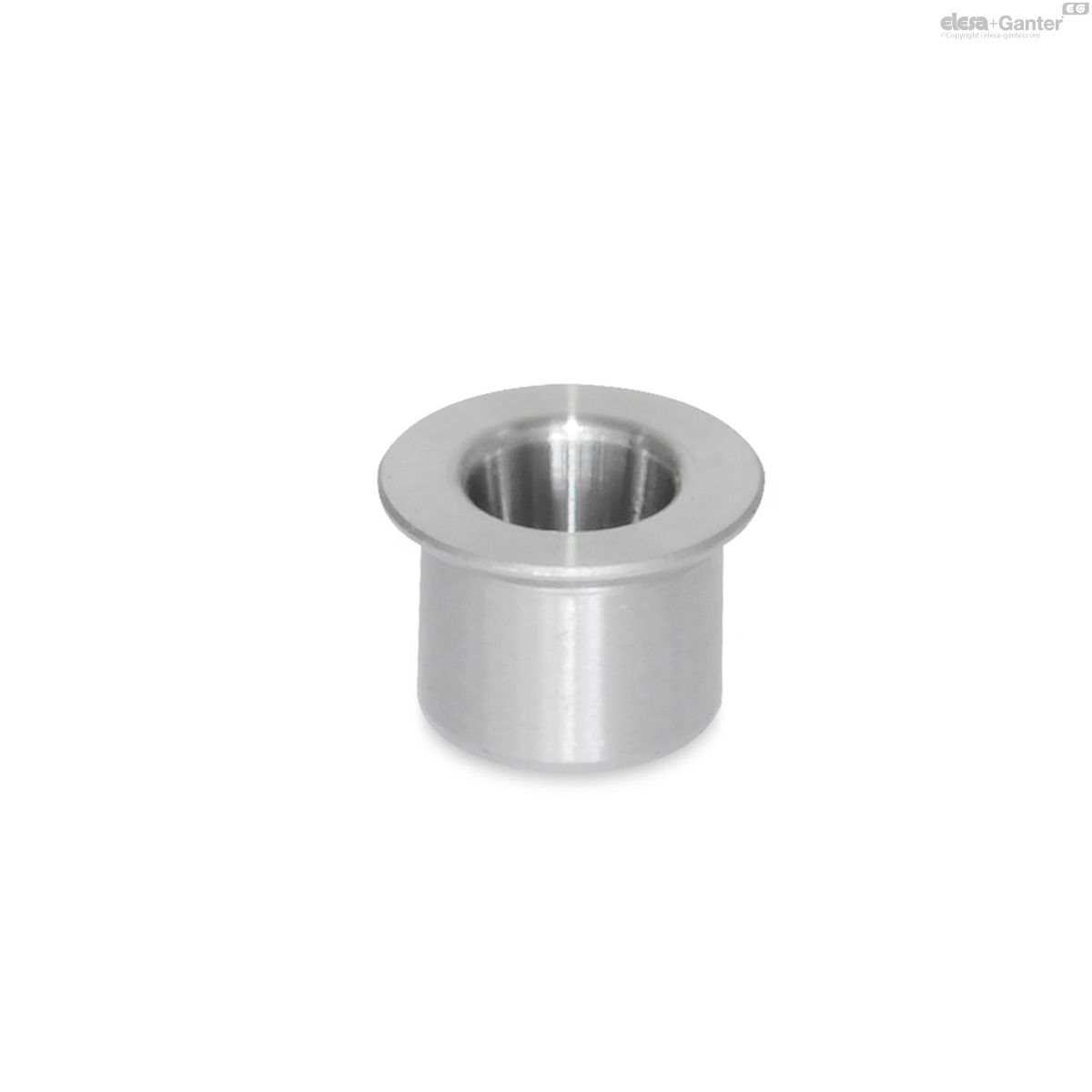

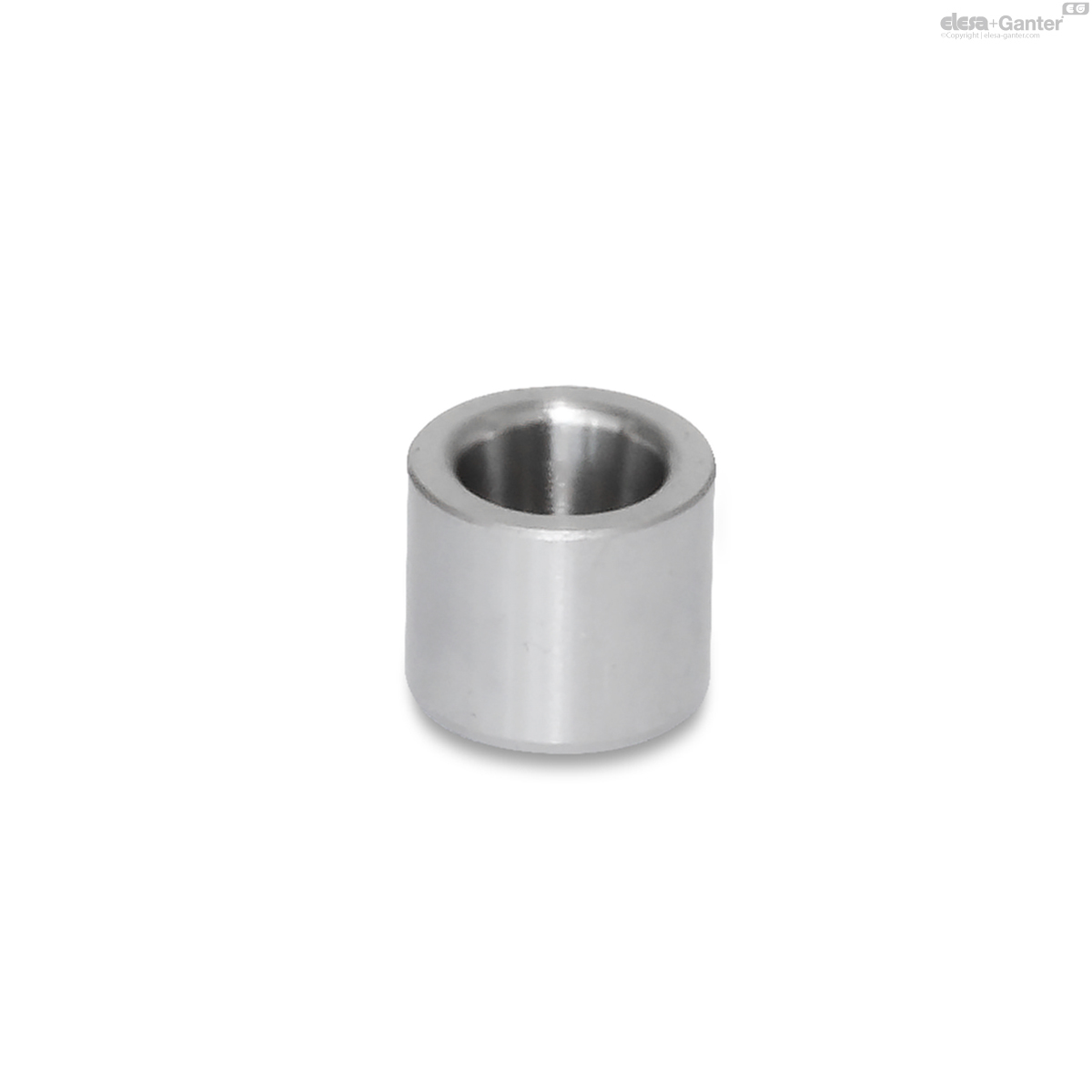

Positionierbuchsen

GN 179.1

Positionierbuchsen ohne Bund, mit konischer Bohrung, für Rastbolzen GN 817.5
Positionierstifte

GN 771.1

Positionierstifte zylindrisch, für Positionierbuchsen DIN 172 / DIN 179

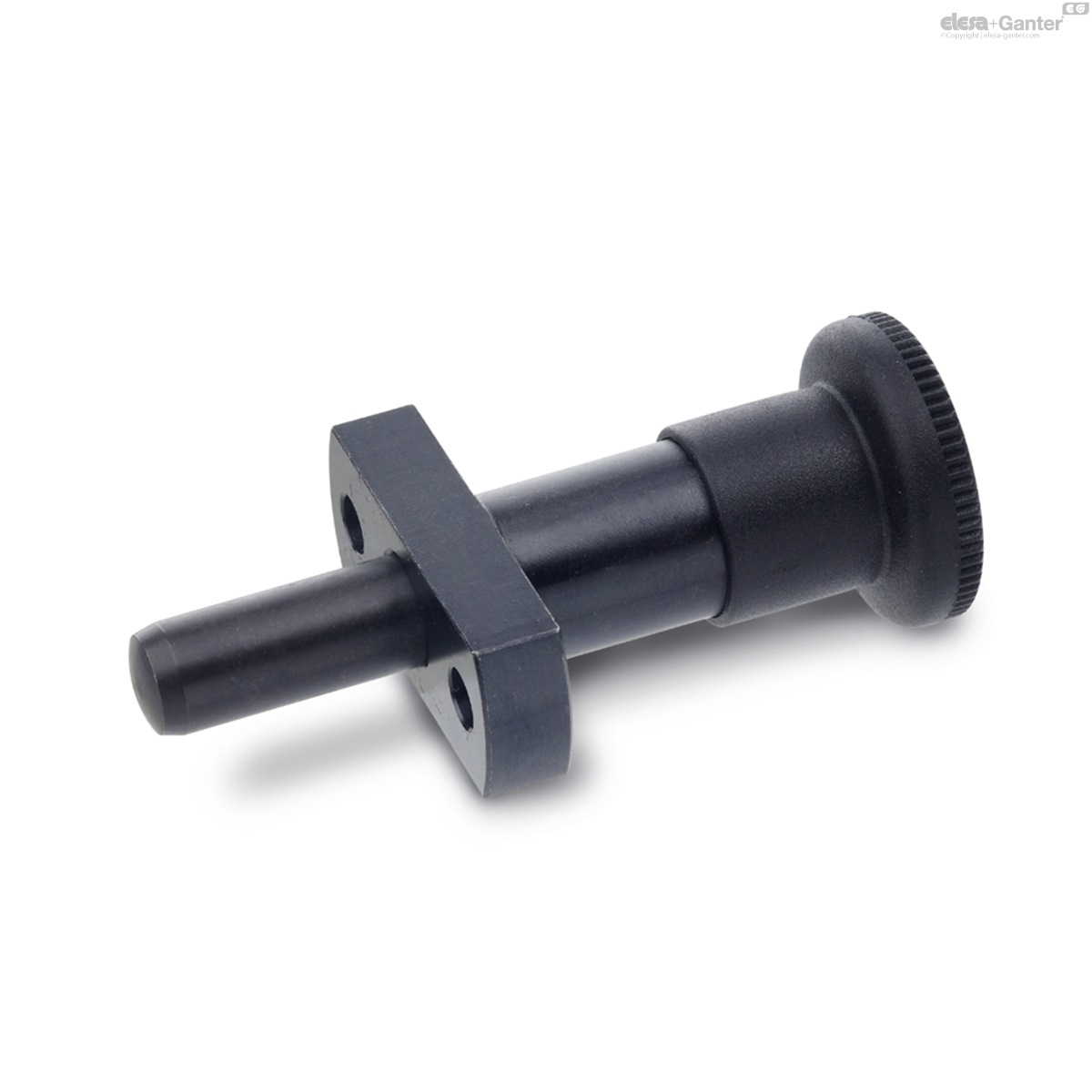

Rastbolzen

GN 817.3

Rastbolzen mit Präzisionspositionierung, Raststift zylindrisch

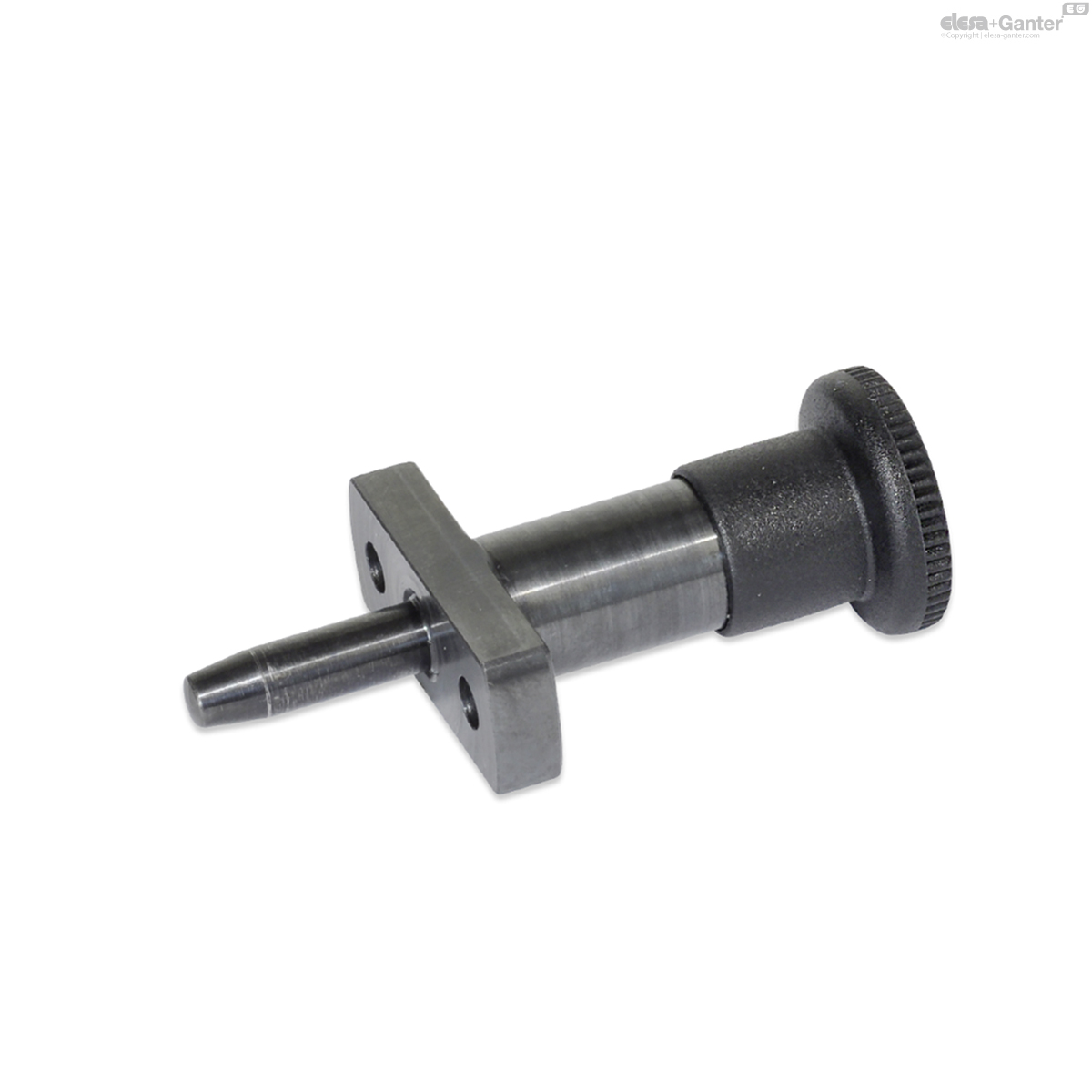

Rastbolzen
