Technical datasheet

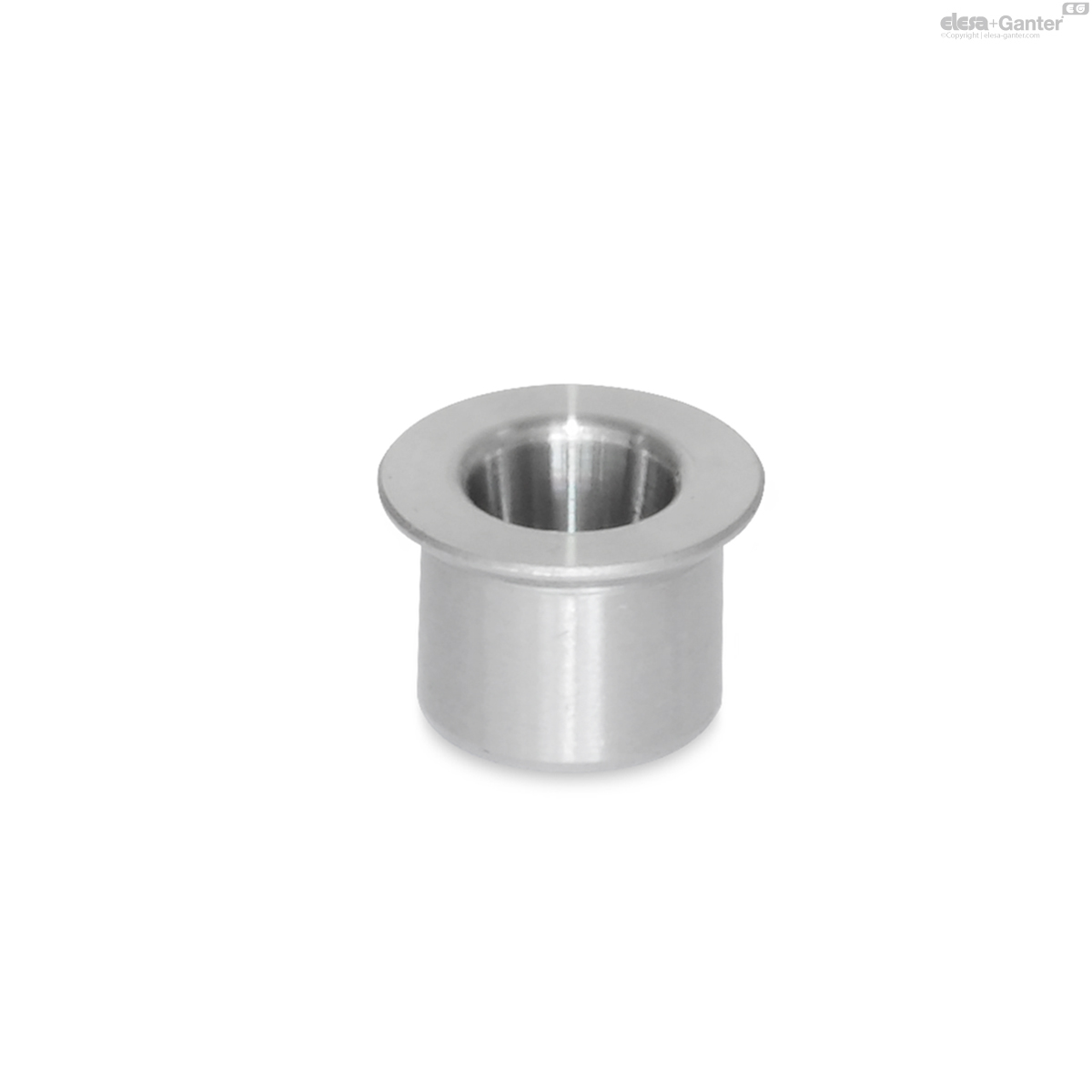

GN 172.1Positionierbuchsen
Positionierbuchsen
mit Bund, mit konischer Bohrung, für Rastbolzen GN 817.5
|
Katalog
|

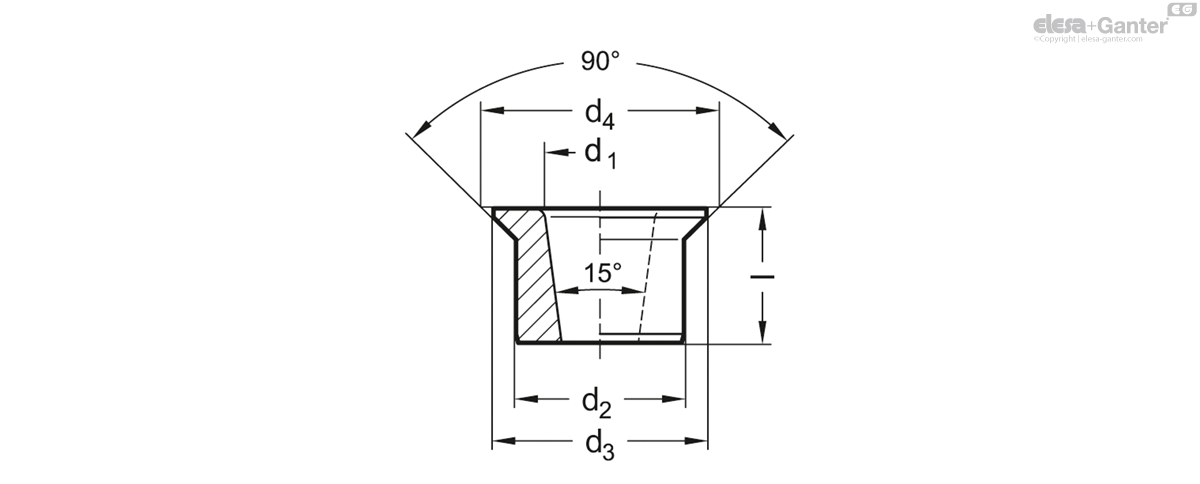

d1
|
d2 n6
|
d3
|
d4
|
l
|
|
|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
GN 172.1-6-10
|
6
|
10
|
12.5
|
13.5
|
8
|
4
|
|
GN 172.1-8-12
|
8
|
12
|
15
|
16
|
10
|
7
|
|
GN 172.1-10-15
|
10
|
15
|
19
|
20.6
|
12
|
13
|
Stahl
gehärtet (HRC 60 ±2)

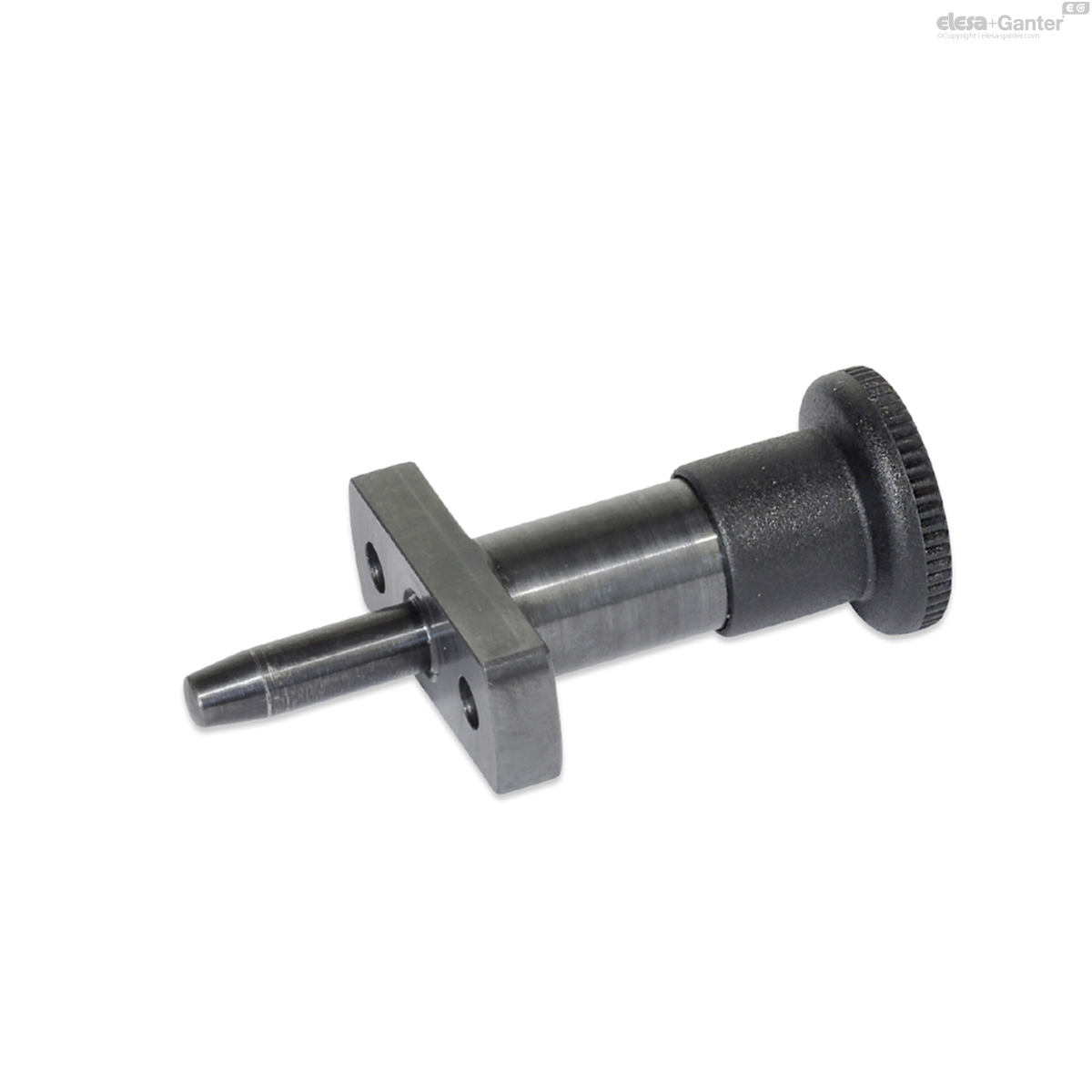

Verwendet werden Positionierbuchsen GN 172.1 mit konischer Bohrung für die Rastbohrung von Rastbolzen GN 817.5 .
