771.2-10-27,5-11,5 GN 771.2 Positionierstifte

771.2-10-27,5-11,5

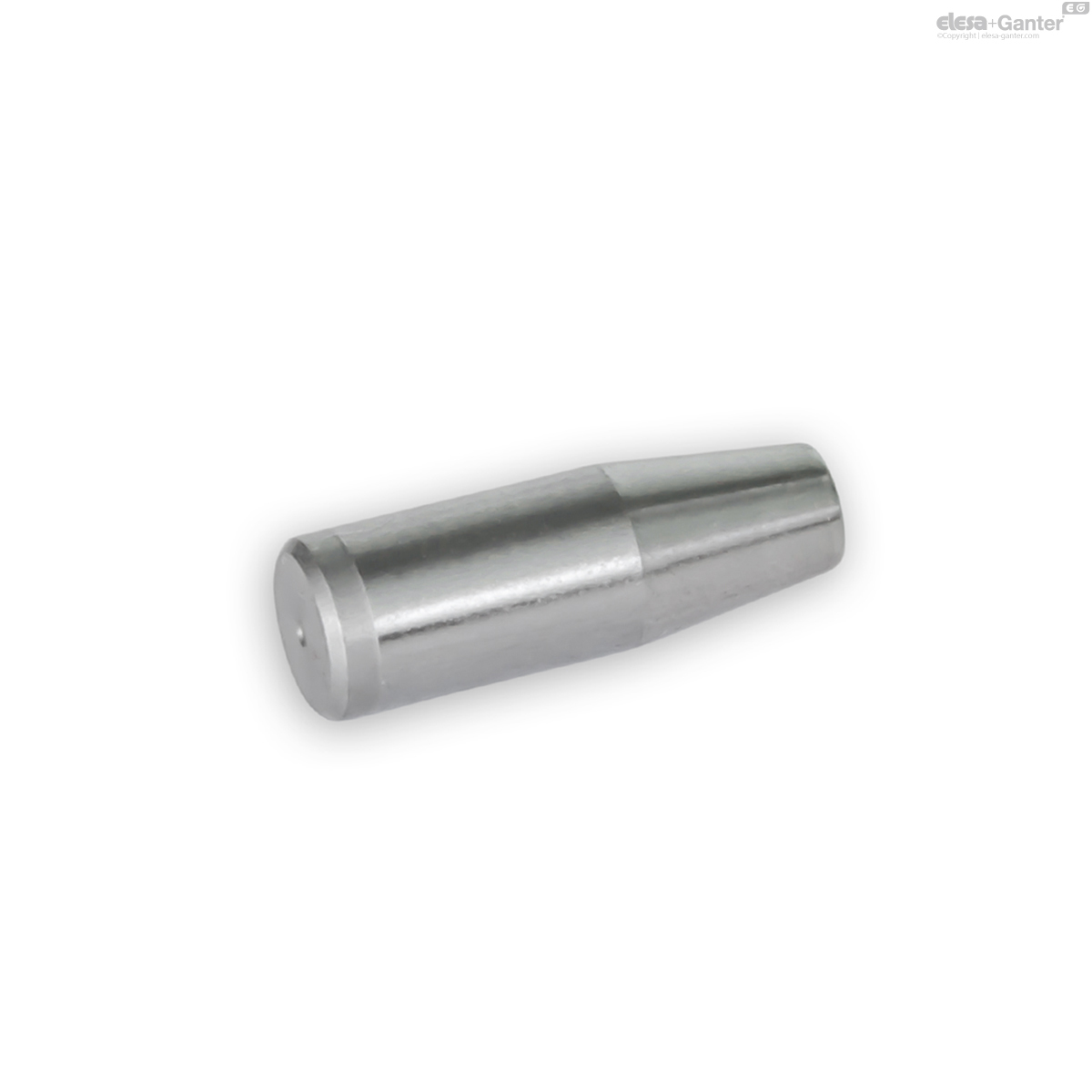

GN 771.2 Positionierstifte

konisch, für Positionierbuchsen GN 172.1 / GN 179.1
  • RoHS

Auf Lager beim Hersteller (unverbindlich) Alle Größen und Varianten von GN 771.2

🔒 Preise, aktueller Lagerbestand & CAD-Downloads

Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.

Anmelden Konto anfragen

Technische Daten

Katalog
GN 771.2-10-27,5-11,5
d p6
10
l1 ±0.1
27.5
l2 ±0.1
11.5
l3
2
weight
15

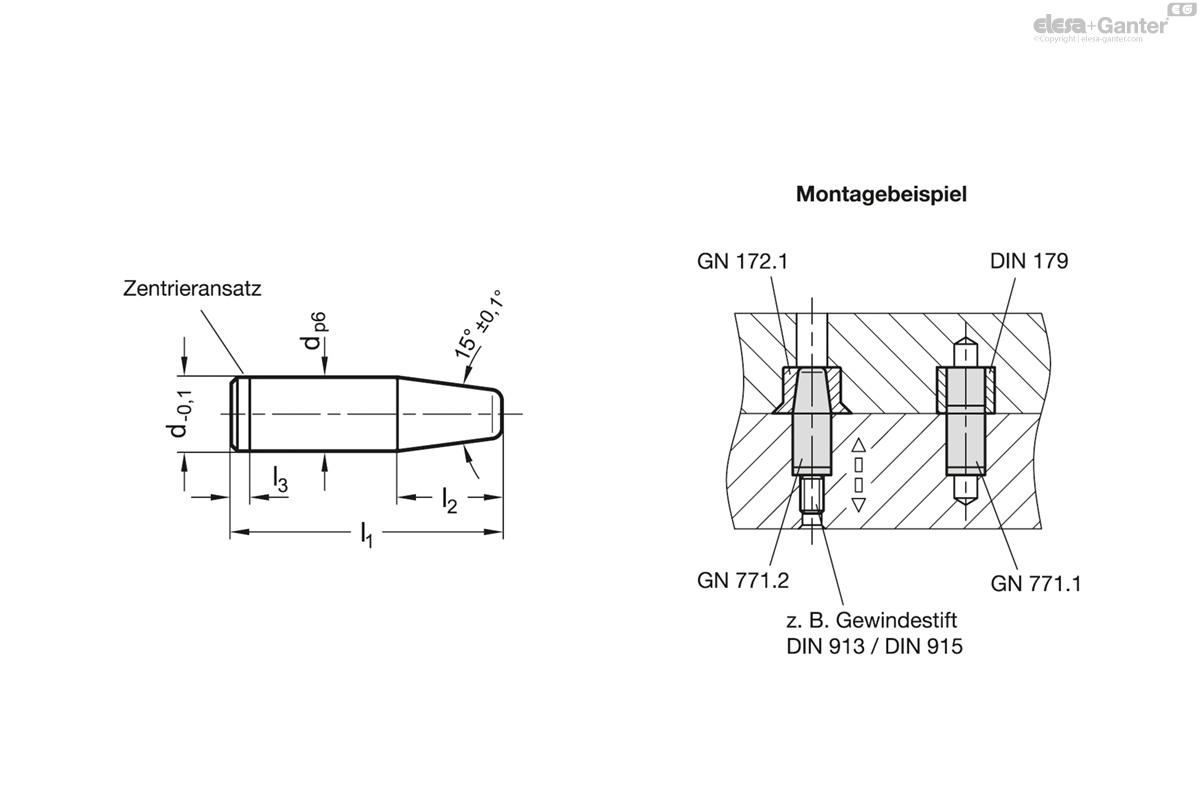

771.2-10-27,5-11,5 drawing

Stahl

  • gehärtet (HRC 60 +4)
  • Passmaße dp6 / dh6 geschliffen

Positionierstifte GN 771.2 werden in der Regel eingesetzt in Verbindung mit GN 172.1 / GN 179.1 Positionierbuchsen.

Die Wellentoleranz p6 gewährleistet in einer Aufnahmebohrung H7 eine einwandfreie Presspassung. Der Ansatz l3 erleichtert die Montage.
