GN 736-AZustellräder

Ohne Griff

Aluminium

  • Icons/__logo__RoHS__.png
pdf Other documents
Ohne Griff
Ohne Griff
Ohne Griff

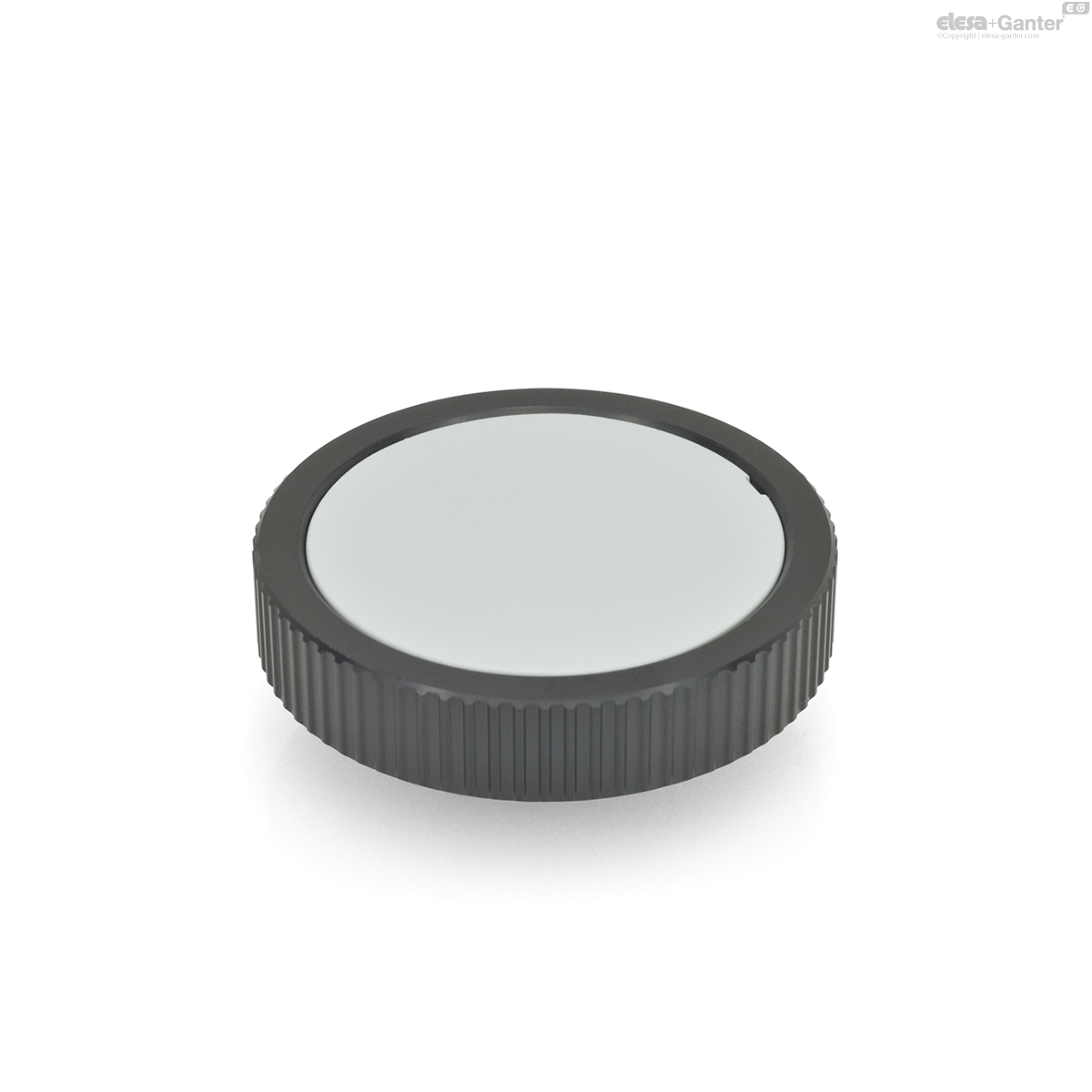

GN 736-A
Ohne Griff
mit drehbarem Zylinderknopf

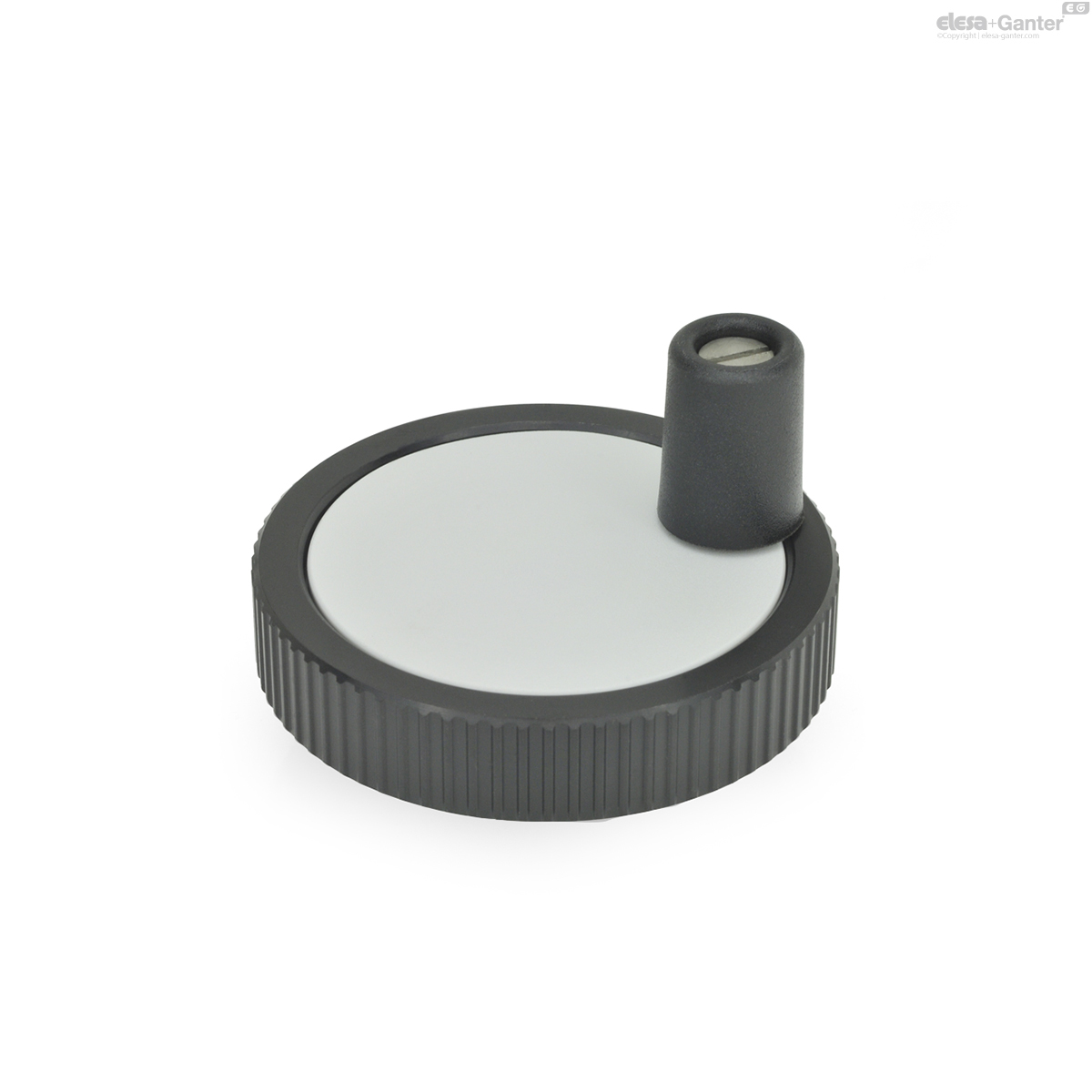

GN 736-D
mit drehbarem Zylinderknopf

GN 736-A

Zurücksetzen
Katalog

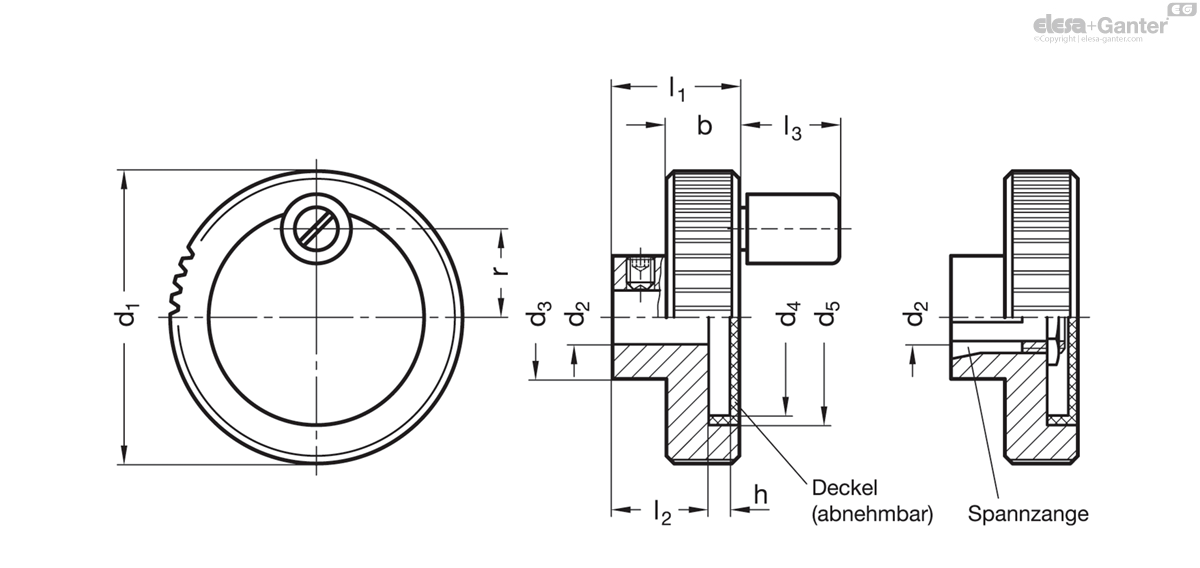

d1
d2 H8
Bore
d3
d4
d5
b -0.5
h
l1
l2
l3 ≈
r
ø
Cylindrical knob
GN 736-52-B10-A
52
10
22
37
39.5
13
3.8
23
17
19
15.5
13
GN 736-52-K10-A
52
10
22
37
39.5
13
3.8
23
17
19
15.5
13
GN 736-52-Z10-A
52
10
22
37
39.5
13
3.8
23
17
19
15.5
13
GN 736-62-B10-A
62
10
25
47
49.5
13
3.8
23
17
21
20.5
14
GN 736-62-K10-A
62
10
25
47
49.5
13
3.8
23
17
21
20.5
14
GN 736-62-Z10-A
62
10
25
47
49.5
13
3.8
23
17
21
20.5
14

Form

  • A: ohne Griff
  • D: mit drehbarem Zylinderknopf

Bohrungskennzeichen

  • B: ohne Nabennut
  • K: mit Nabennut DIN 6885-1 P9
  • Z: mit Spannzange

Radkörper

Aluminium

eloxiert, schwarz

Deckel

Kunststoff, hellgrau

Spannzange / Sechskantmutter

Messing

Gewindestift DIN 916

Edelstahl

mit Innensechskant und Ringschneide

Drehbarer Zylinderknopf

Kunststoff, Polyamid (PA)

  • schwarz, matt
  • Achsteil
  • Edelstahl 1.4305

Zustellräder GN 736 werden für Verstellvorgänge mit geringem Drehmoment eingesetzt.

Die Grobeinstellung kann über den drehbaren Zylinderknopf erfolgen (Fingerzufassung), die Feinzustellung am Rändelkranz.

  • GN 184 Vorlegescheiben (zur axialen Befestigung)
  • GN 826 Klemmelemente (für Verstellspindeln)
Verwandte Produkte
mit Markierungspfeil

GN 700-A

Verstellknöpfe Aluminium, Mechanik Stahl, mit stufenloser Arretierung
Deckel neutral

GN 726-N

Drehknöpfe Aluminium
Befestigungsbohrung parallel zur Spindelachse

GN 727-A

Drehknöpfe mit Verstellspindel Grundkörper / Spindel Stahl, Knopf Aluminium
mit Skalieransatz

GN 736.1

Zustellräder Aluminium, mit Skalieransatz / mit Standard-Skala
Neutral

IZP.

Gerändelte Drehknöpfe Kunststoff Thermoplast
Zustellräder

MBT+I

Zustellräder mit drehbarem Griff, Thermoplast
Zustellräder

VL.140+I

Zustellräder mit drehbarem Griff, Duroplast
