GN 736-AVolants de commande

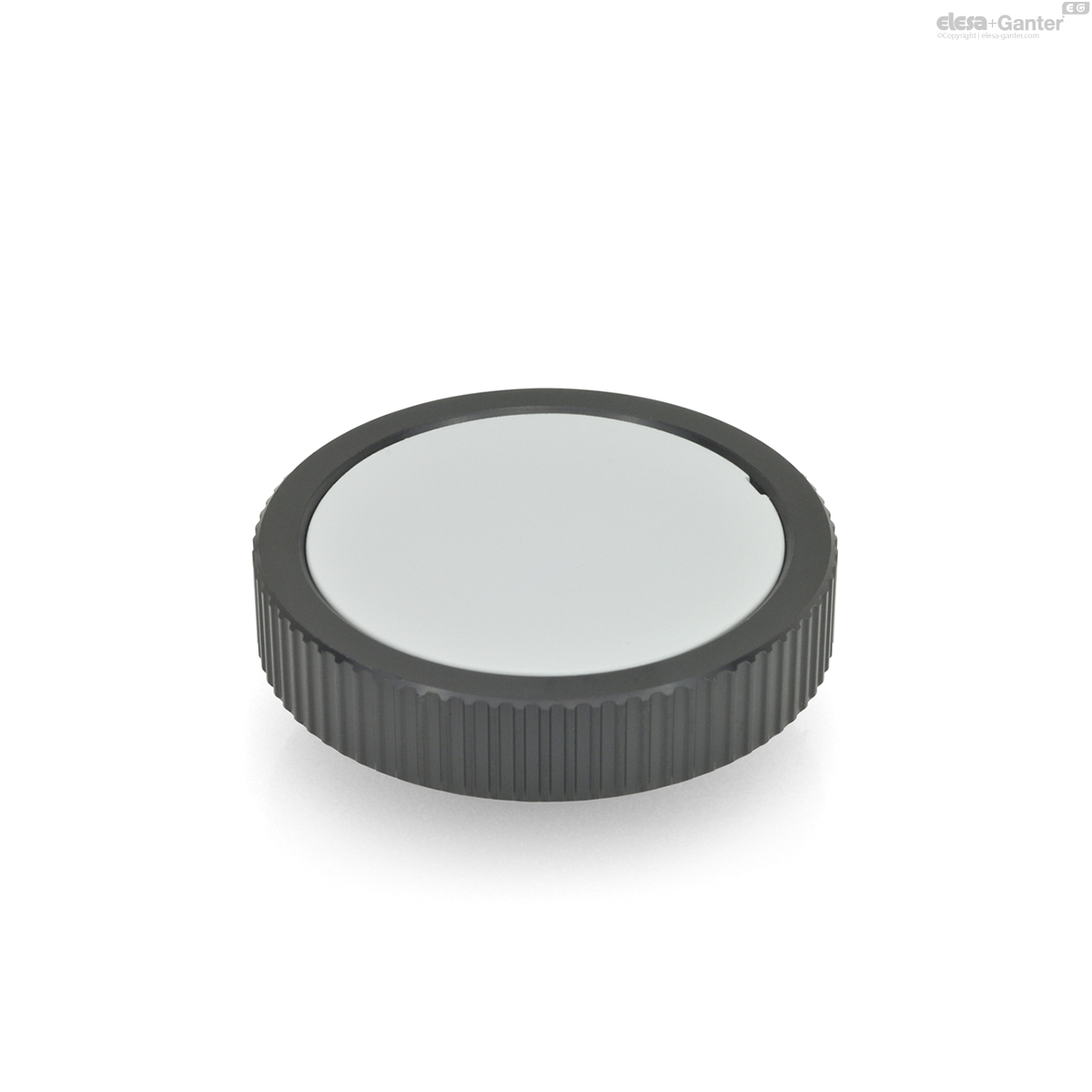

Sans poignée

Aluminium

  • Icons/__logo__RoHS__.png
pdf Other documents
Sans poignée
Sans poignée
Sans poignée
GN 736-A
Sans poignée

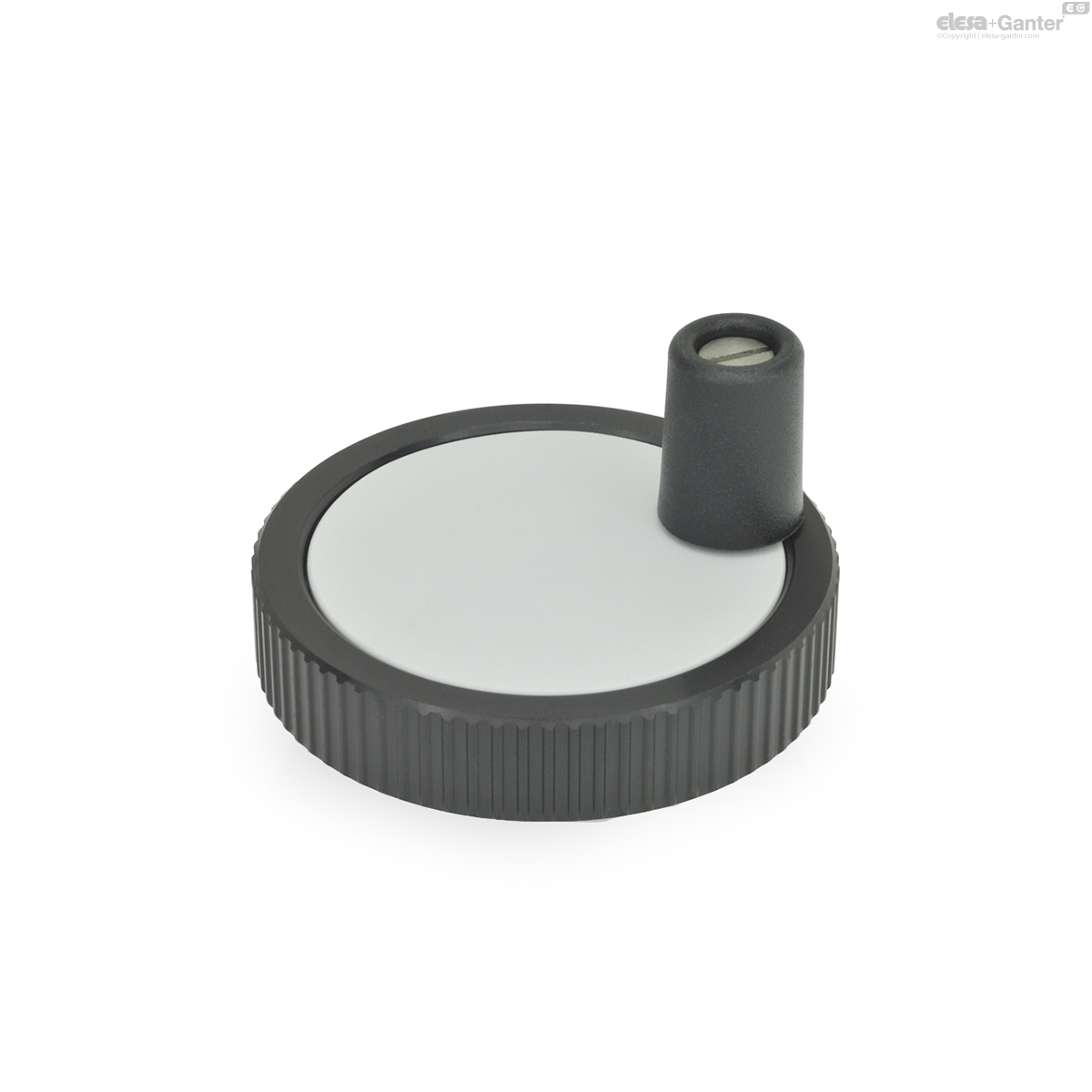

Avec bouton rotatif
GN 736-D
Avec bouton rotatif

GN 736-A

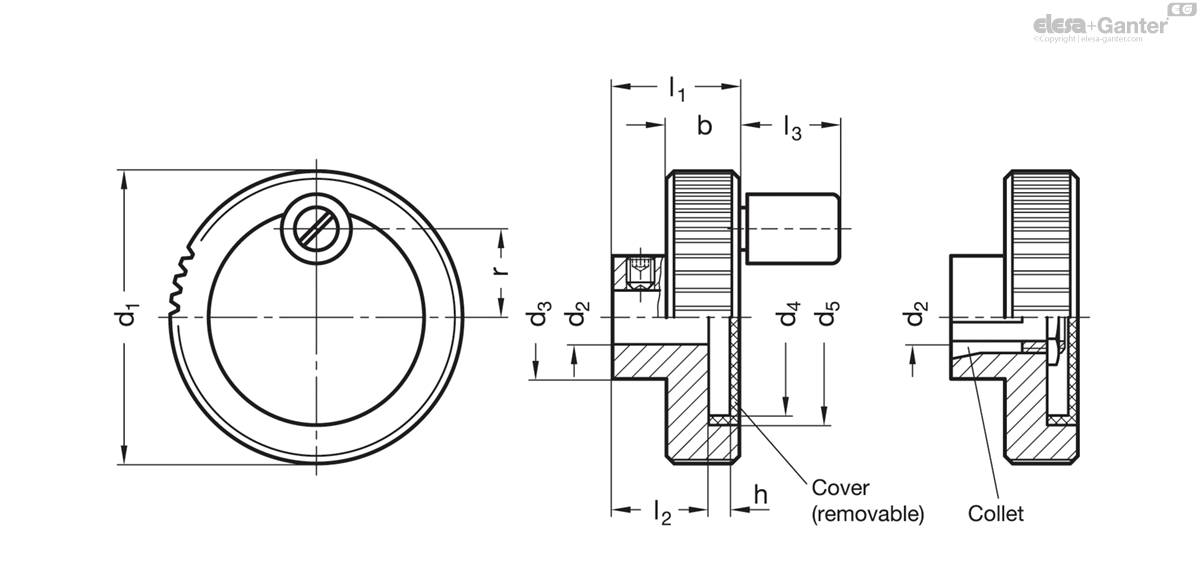

Réinitialiser
Code
d1
d2 H8
Bore
d3
d4
d5
b -0.5
h
l1
l2
l3 ≈
r
ø
Cylindrical knob
GN 736-52-B10-A
52
10
22
37
39.5
13
3.8
23
17
19
15.5
13
GN 736-52-K10-A
52
10
22
37
39.5
13
3.8
23
17
19
15.5
13
GN 736-52-Z10-A
52
10
22
37
39.5
13
3.8
23
17
19
15.5
13
GN 736-62-B10-A
62
10
25
47
49.5
13
3.8
23
17
21
20.5
14
GN 736-62-K10-A
62
10
25
47
49.5
13
3.8
23
17
21
20.5
14
GN 736-62-Z10-A
62
10
25
47
49.5
13
3.8
23
17
21
20.5
14

Types

  • Type A: Without handle
  • Type D: With revolving knob

Bore codes

  • Version B: Without keyway
  • Version K: With keyway DIN 6885-1 P9
  • Version Z: With collet

Wheel body

Aluminum

Anodized, black

Cover

Plastic, light gray

Collet / Hex nut

Brass

Grub screw DIN 916

Stainless steel

with internal hex and serrated point

Revolving cylindrical knob

Plastic, Polyamide (PA)

  • Black, matte
  • Spindle
  • Stainless steel AISI 303

Control handwheels GN 736 are used for setting operations with low torque.

Coarse setting is made by means of the cylindrical knob (fingertip grip) followed by fine setting using the knurled rim of the handwheel.

  • GN 184 Countersunk Washers (for Axial Fastening)
  • GN 826 Clamping Elements (for Adjustable Spindles)
