736-52-B10-A GN 736-A Ohne Griff
Aluminium
Lt: 1-2 Wochen
Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen

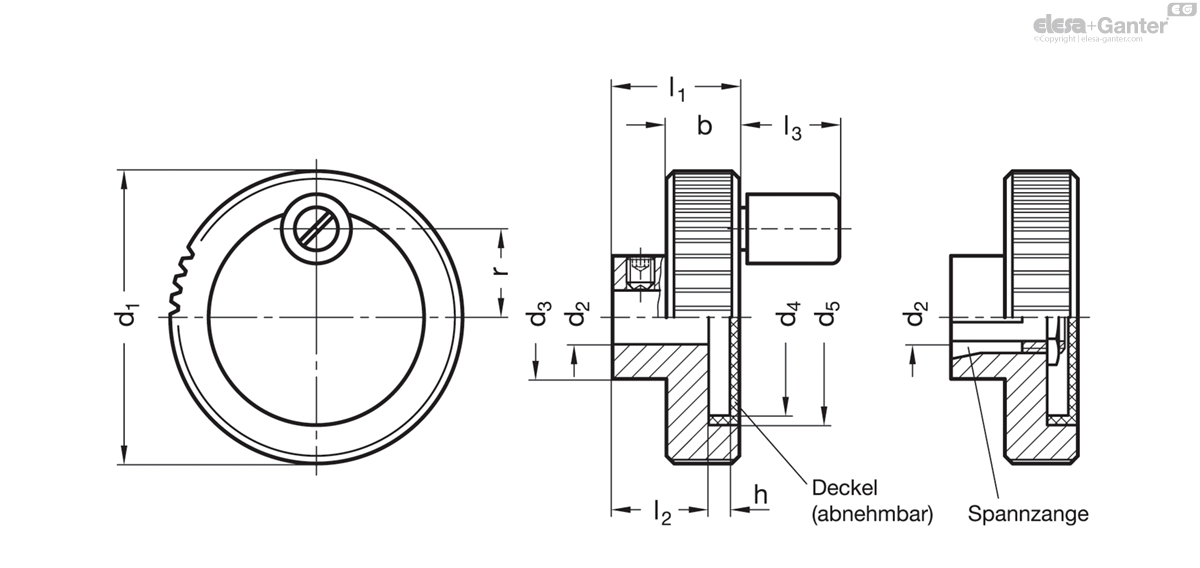

Technisches Datenblatt
Technische Daten
- Katalog
- GN 736-52-B10-A
- d1
- 52
- d2 H8 Bohrung
- 10
- d3
- 22
- d4
- 37
- d5
- 39.5
- b -0.5
- 13
- h
- 3.8
- l1
- 23
- l2
- 17
- l3 ≈
- 19
- r
- 15.5
- Ø
Zylinderknopf - 13
- 56
Form
Form
- A: ohne Griff
- D: mit drehbarem Zylinderknopf
Bohrungskennzeichen
Bohrungskennzeichen
- B: ohne Nabennut
- K: mit Nabennut DIN 6885-1 P9
- Z: mit Spannzange
Radkörper
Radkörper
Aluminium
eloxiert, schwarz
Deckel
Deckel
Kunststoff, hellgrau
Spannzange / Sechskantmutter
Spannzange / Sechskantmutter
Messing
Gewindestift DIN 916
Gewindestift DIN 916
Edelstahl
mit Innensechskant und Ringschneide
Drehbarer Zylinderknopf
Drehbarer Zylinderknopf
Kunststoff, Polyamid (PA)
- schwarz, matt
- Achsteil
- Edelstahl 1.4305
Zustellräder GN 736 werden für Verstellvorgänge mit geringem Drehmoment eingesetzt.
Die Grobeinstellung kann über den drehbaren Zylinderknopf erfolgen (Fingerzufassung), die Feinzustellung am Rändelkranz.
