GN 7336.5-MSRändelgriffschrauben

Druckzapfen Messing

Kunststoff, Gewindezapfen Edelstahl, mit Messing- / Kunststoff- / Kugelzapfen

Technical datasheet

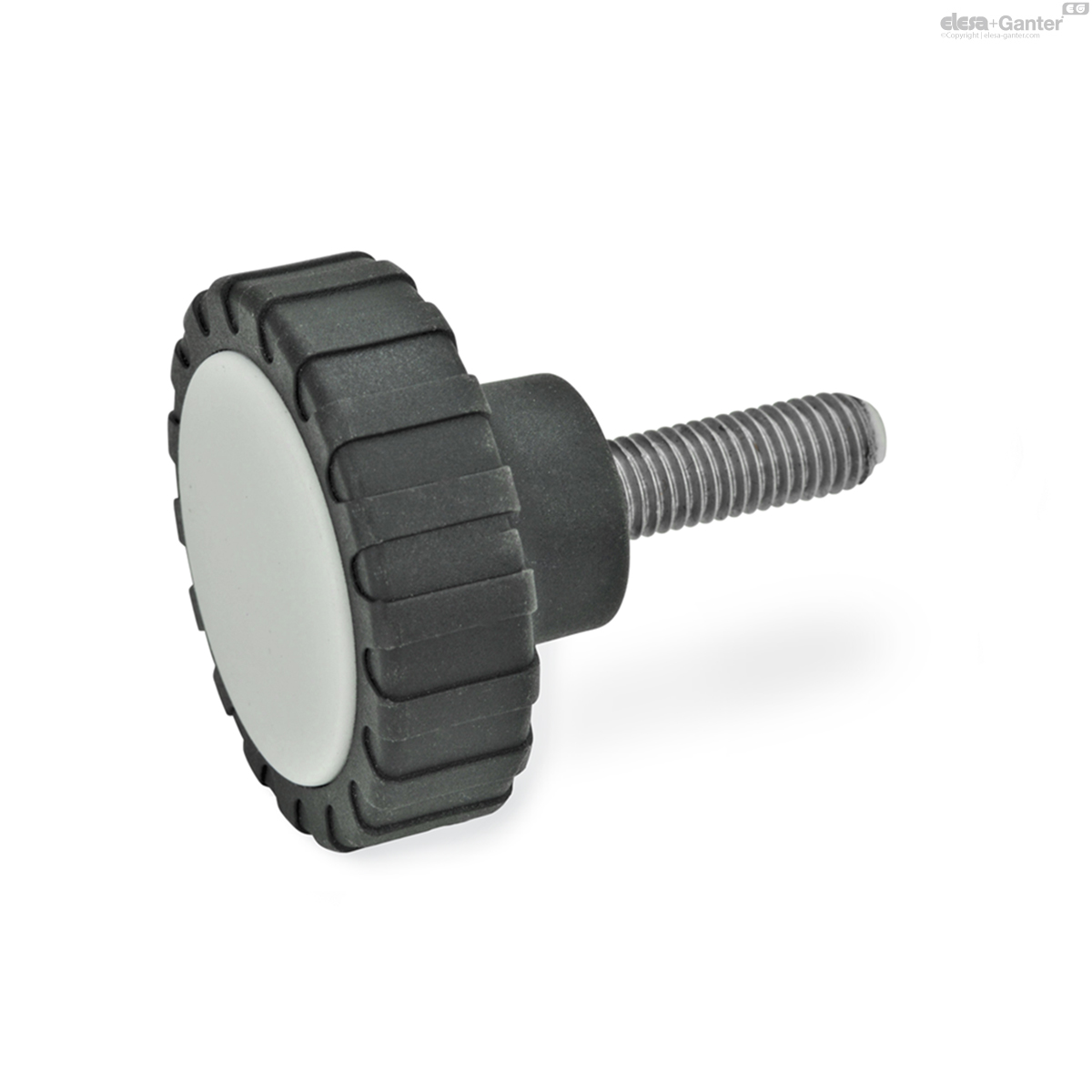

Druckzapfen Kunststoff, Polyacetal (POM)

GN 7336.5-MS

Zurücksetzen

Katalog	d₁	d₂	l₁	d₃	d₄	d₅	d₆ +0.05	h₁	h₂	l₂	l₃	l₄ ≈

GN 7336.5-34-M6-15-MS	34	M 6	15	16	4	3.5	4.5	21	10.5	1	1.3	5.1
GN 7336.5-34-M6-20-MS	34	M 6	20	16	4	3.5	4.5	21	10.5	1	1.3	5.1
GN 7336.5-34-M6-25-MS	34	M 6	25	16	4	3.5	4.5	21	10.5	1	1.3	5.1
GN 7336.5-34-M6-30-MS	34	M 6	30	16	4	3.5	4.5	21	10.5	1	1.3	5.1
GN 7336.5-42-M8-20-MS	42	M 8	20	19	6	5	6.1	26	13	1.5	1.6	6.2
GN 7336.5-42-M8-25-MS	42	M 8	25	19	6	5	6.1	26	13	1.5	1.6	6.2
GN 7336.5-42-M8-30-MS	42	M 8	30	19	6	5	6.1	26	13	1.5	1.6	6.2
GN 7336.5-42-M8-40-MS	42	M 8	40	19	6	5	6.1	26	13	1.5	1.6	6.2
GN 7336.5-53-M10-25-MS	53	M 10	25	24	8	6.5	7.8	32	16	2	1.9	7.3
GN 7336.5-53-M10-30-MS	53	M 10	30	24	8	6.5	7.8	32	16	2	1.9	7.3
GN 7336.5-53-M10-40-MS	53	M 10	40	24	8	6.5	7.8	32	16	2	1.9	7.3
GN 7336.5-53-M10-50-MS	53	M 10	50	24	8	6.5	7.8	32	16	2	1.9	7.3

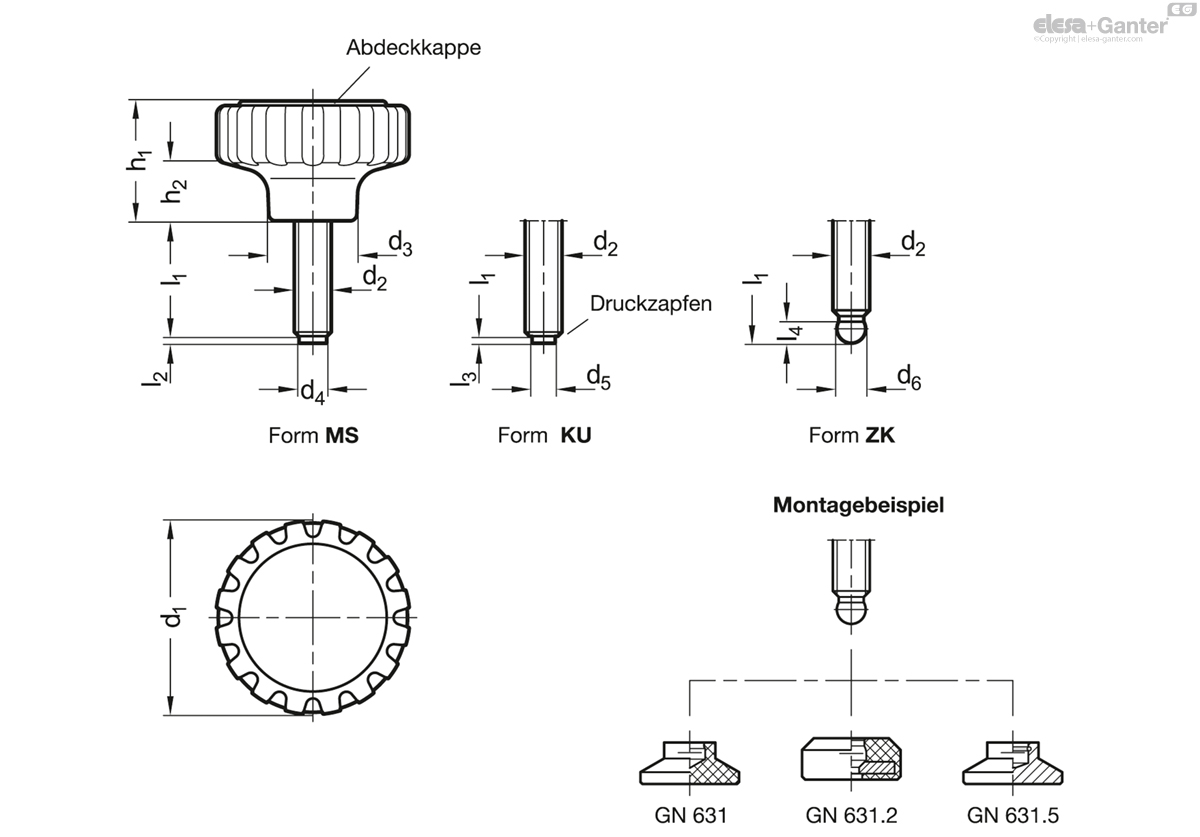

Form

MS: Druckzapfen Messing
KU: Druckzapfen Kunststoff, Polyacetal (POM)
ZK: Kugelzapfen

Griff

Kunststoff, Polyamid (PA)

glasfaserverstärkt

Einsatztemperatur -30 °C bis +130 °C

Schwarz, matt

Gewindezapfen

Edelstahl 1.4301

Abdeckkappe

Kunststoff, Polyamid (PA)

hellgrau, matt

Rändelgriffschrauben GN 7336.5, Form MS/KU mit Druckzapfen aus Messing oder Kunststoff werden eingesetzt, wenn Druckstellen bzw. Beschädigungen vermieden werden sollen.

Rändelgriffschrauben GN 7336.5, Form ZK haben einen Kugelzapfen, dessen Ø d₆ kleiner als der Kern-Ø des Gewindes ist. Die Ausführung mit Kugelzapfen eignet sich zur Aufnahme von Druckstücken GN 631 / GN 631.5 , die nicht zum Lieferumfang gehören.

Die Rändelgriffe GN 7336.5 zeichnen sich durch eine geschlossene Form aus, d.h. sie haben an der Unterseite kein Ausnehmung.
