7336.5-34-M6-30-MS
GN 7336.5-MS Druckzapfen Messing
Lt: 1-2 Wochen Alle Größen und Varianten von GN 7336.5
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

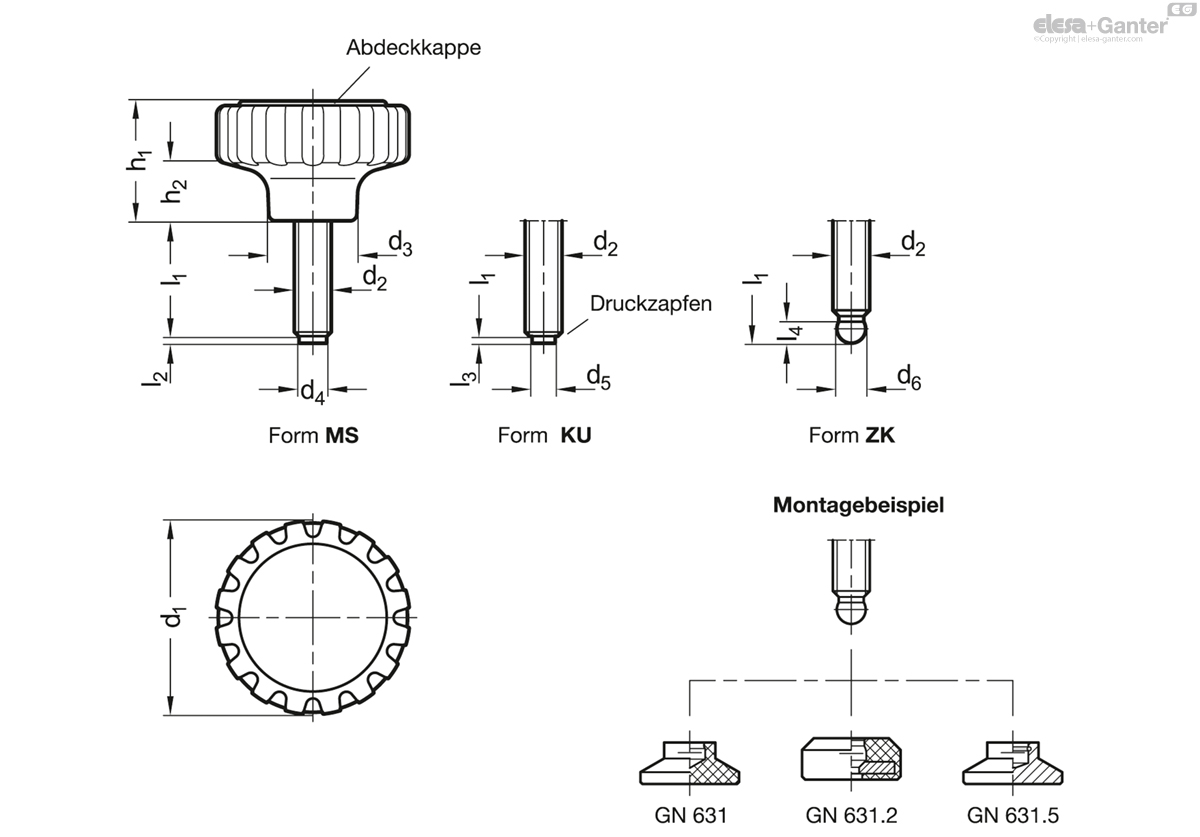

Technische Daten
- Katalog
- GN 7336.5-34-M6-30-MS
- d1
- 34
- d2
- M 6
- l1
- 30
- d3
- 16
- d4
- 4
- d5
- 3.5
- d6 +0.05
- 4.5
- h1
- 21
- h2
- 10.5
- l2
- 1
- l3
- 1.3
- l4 ≈
- 5.1
- 19
Form
Form
- MS: Druckzapfen Messing
- KU: Druckzapfen Kunststoff, Polyacetal (POM)
- ZK: Kugelzapfen
Griff
Griff
Kunststoff, Polyamid (PA)
- glasfaserverstärkt
- Einsatztemperatur -30 °C bis +130 °C
- Schwarz, matt
Gewindezapfen
Gewindezapfen
Edelstahl 1.4301
Abdeckkappe
Abdeckkappe
Kunststoff, Polyamid (PA)
hellgrau, matt
Rändelgriffschrauben GN 7336.5, Form MS/KU mit Druckzapfen aus Messing oder Kunststoff werden eingesetzt, wenn Druckstellen bzw. Beschädigungen vermieden werden sollen.
Rändelgriffschrauben GN 7336.5, Form ZK haben einen Kugelzapfen, dessen Ø d6 kleiner als der Kern-Ø des Gewindes ist. Die Ausführung mit Kugelzapfen eignet sich zur Aufnahme von Druckstücken GN 631 / GN 631.5 , die nicht zum Lieferumfang gehören.
Die Rändelgriffe GN 7336.5 zeichnen sich durch eine geschlossene Form aus, d.h. sie haben an der Unterseite kein Ausnehmung.
