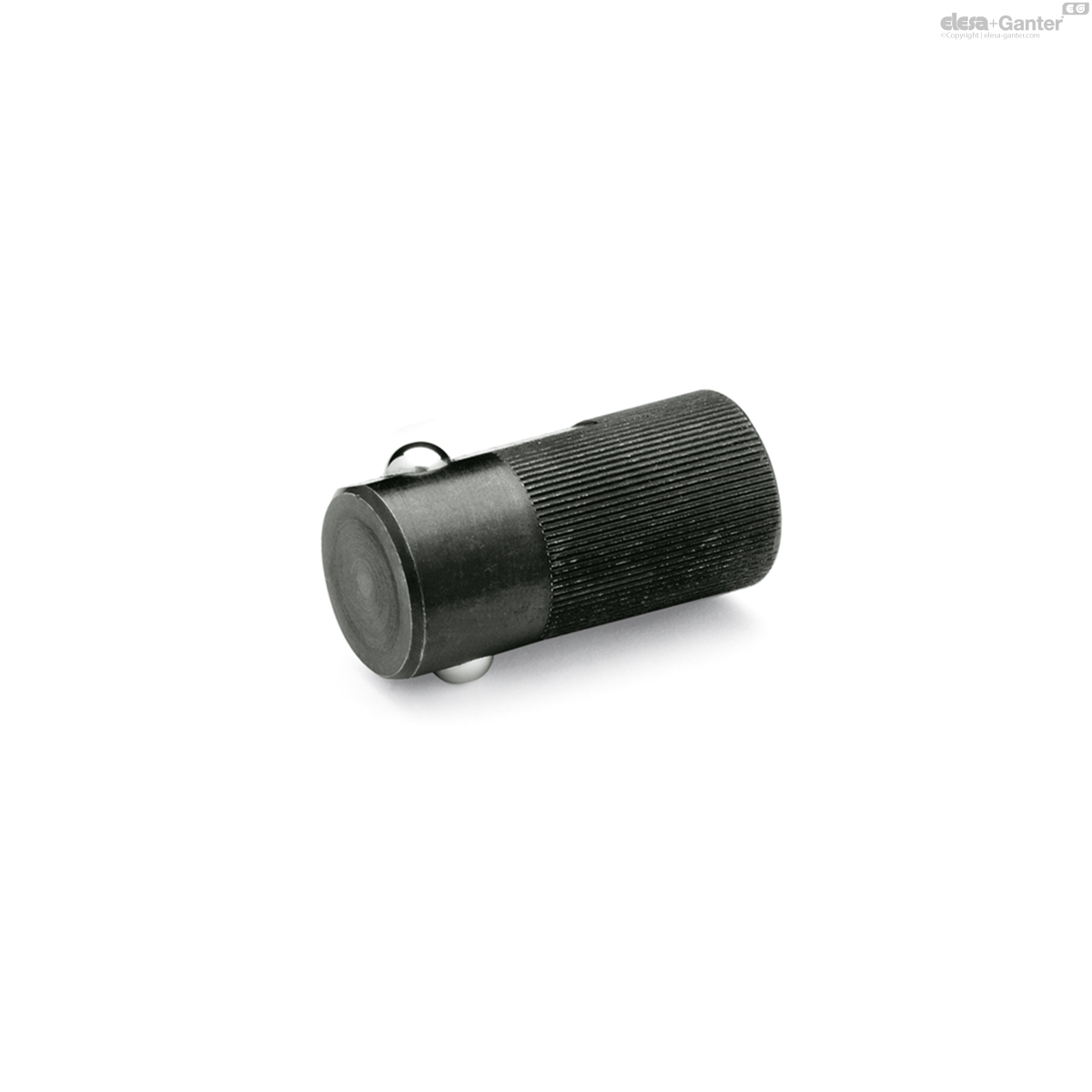

GN 716Seitendruckstücke / Druckstückhalter
Seitendruckstücke / Druckstückhalter
zum Einpressen
GN 716
|
Katalog
|
d1
|
d2
|
b
|
l1
|
l2
|
l3
|
s
|
Spring load
in N ≈ initial |
Spring load
in N ≈ end |
Location bore H8
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GN 716-8-ENI
|
8
|
3
|
3.2
|
25
|
3.6
|
6
|
0.9
|
2.5
|
6.5
|
8
|
9
|
|
GN 716-10-ENI
|
10
|
4
|
4
|
30
|
4.2
|
7
|
1
|
4.5
|
9
|
10
|
17
|
|
GN 716-12-ENI
|
12
|
5
|
5
|
35
|
4.8
|
9
|
1.5
|
6.5
|
13
|
12
|
29
|
|
GN 716-14-ENI
|
14
|
6.5
|
5.4
|
40
|
5.8
|
10
|
1.8
|
8
|
18
|
14
|
43
|
|
GN 716-8-EKU
|
8
|
3
|
3.2
|
25
|
3.6
|
6
|
0.9
|
2.5
|
6.5
|
8
|
9
|
|
GN 716-10-EKU
|
10
|
4
|
4
|
30
|
4.2
|
7
|
1
|
4.5
|
9
|
10
|
17
|
|
GN 716-12-EKU
|
12
|
5
|
5
|
35
|
4.8
|
9
|
1.5
|
6.5
|
13
|
12
|
29
|
|
GN 716-14-EKU
|
14
|
6.5
|
5.4
|
40
|
5.8
|
10
|
1.8
|
8
|
18
|
14
|
43
|
|
GN 716-10-EST
|
10
|
5.5
|
4.5
|
30
|
7
|
8
|
1
|
50
|
160
|
10
|
9
|
|
GN 716-12-EST
|
12
|
6.5
|
5.5
|
35
|
8
|
9
|
1.5
|
60
|
270
|
12
|
13
|
|
GN 716-14-EST
|
14
|
8
|
6.5
|
40
|
9
|
10
|
2
|
100
|
380
|
14
|
19
|
|
GN 716-16-BST
|
16
|
5.5
|
15
|
35
|
7
|
11
|
1.5
|
36
|
190
|
16
|
20
|
|
GN 716-18-BST
|
18
|
6.5
|
17
|
40
|
8
|
12
|
1.8
|
38
|
270
|
18
|
27
|
|
GN 716-22-BST
|
22
|
8
|
21
|
45
|
9
|
15
|
2.5
|
40
|
410
|
22
|
43
|

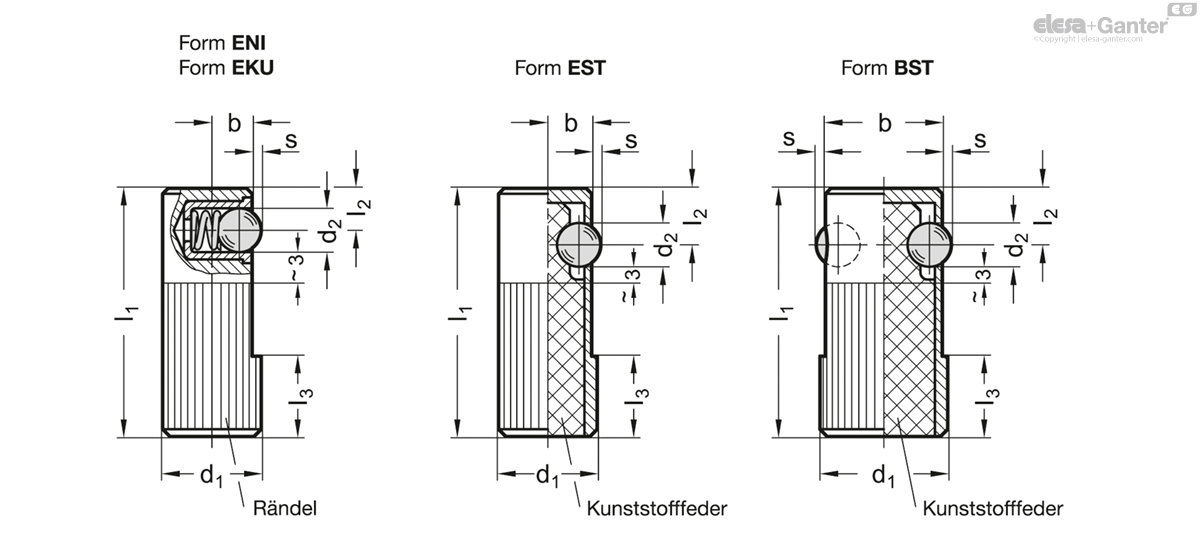

Form
- ENI: einseitig, Kugel Edelstahl
- EKU: einseitig, Kugel Kunststoff
- EST: einseitig, Kugel Stahl
- BST: beidseitig, Kugel Stahl
Gehäuse Stahl, brüniert
Hülse (Führung für Kugel)
- ENI / EKU: Kunststoff
- EST / BST: Stahl, brüniert
Kugel
- ENI: Edelstahl
- EKU: Kunststoff
- EST / BST: Stahl
Haltering (Feder)
- ENI / EKU: Edelstahl
- EST / BST: elastischer Kunststoff
temperaturbeständig bis 80 °C
Seitendruckstücke GN 716 dienen zum Halten, Positionieren und Andrücken von Werkstücken.
Sie müssen mindestens um das Maß l3 in die Aufnahmebohrung eingedrückt werden, um einen sicheren Halt zu haben.
