716-14-EKU
GN 716 Seitendruckstücke / Druckstückhalter
zum Einpressen
Lt: 1-2 Wochen Alle Größen und Varianten von GN 716
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

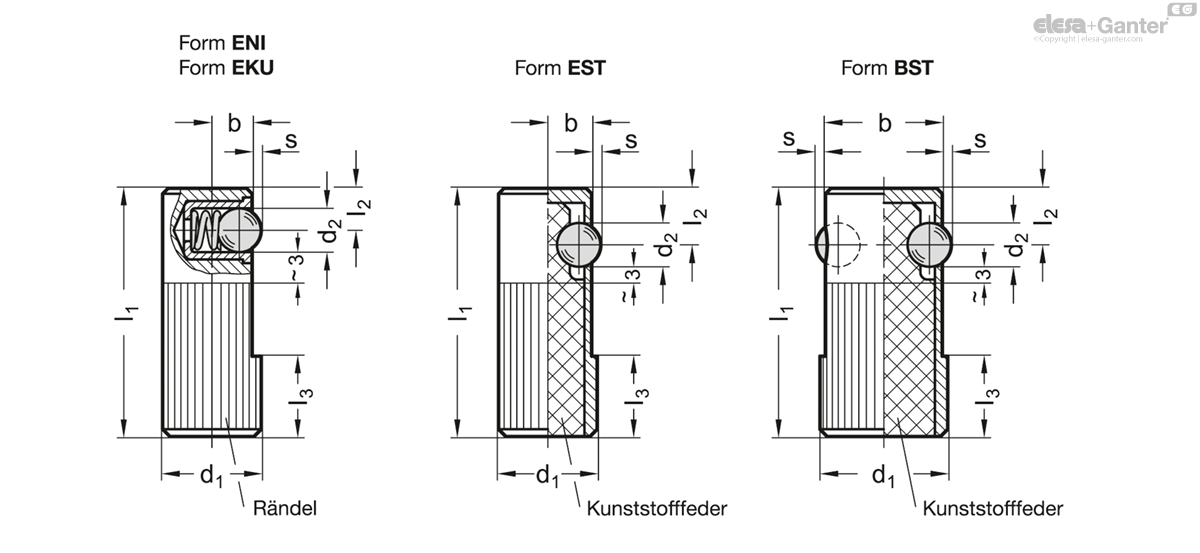

Technische Daten
- Katalog
- GN 716-14-EKU
- d1
- 14
- d2
- 6.5
- b
- 5.4
- l1
- 40
- l2
- 5.8
- l3
- 10
- s
- 1.8
- Federdruck
in N ≈
Anfang - 8
- Federdruck in N ≈
Ende - 18
- Aufnahmebohrung H8
- 14
- 43
Form
- ENI: einseitig, Kugel Edelstahl
- EKU: einseitig, Kugel Kunststoff
- EST: einseitig, Kugel Stahl
- BST: beidseitig, Kugel Stahl
Gehäuse Stahl, brüniert
Hülse (Führung für Kugel)
- ENI / EKU: Kunststoff
- EST / BST: Stahl, brüniert
Kugel
- ENI: Edelstahl
- EKU: Kunststoff
- EST / BST: Stahl
Haltering (Feder)
- ENI / EKU: Edelstahl
- EST / BST: elastischer Kunststoff
temperaturbeständig bis 80 °C
Seitendruckstücke GN 716 dienen zum Halten, Positionieren und Andrücken von Werkstücken.
Sie müssen mindestens um das Maß l3 in die Aufnahmebohrung eingedrückt werden, um einen sicheren Halt zu haben.
