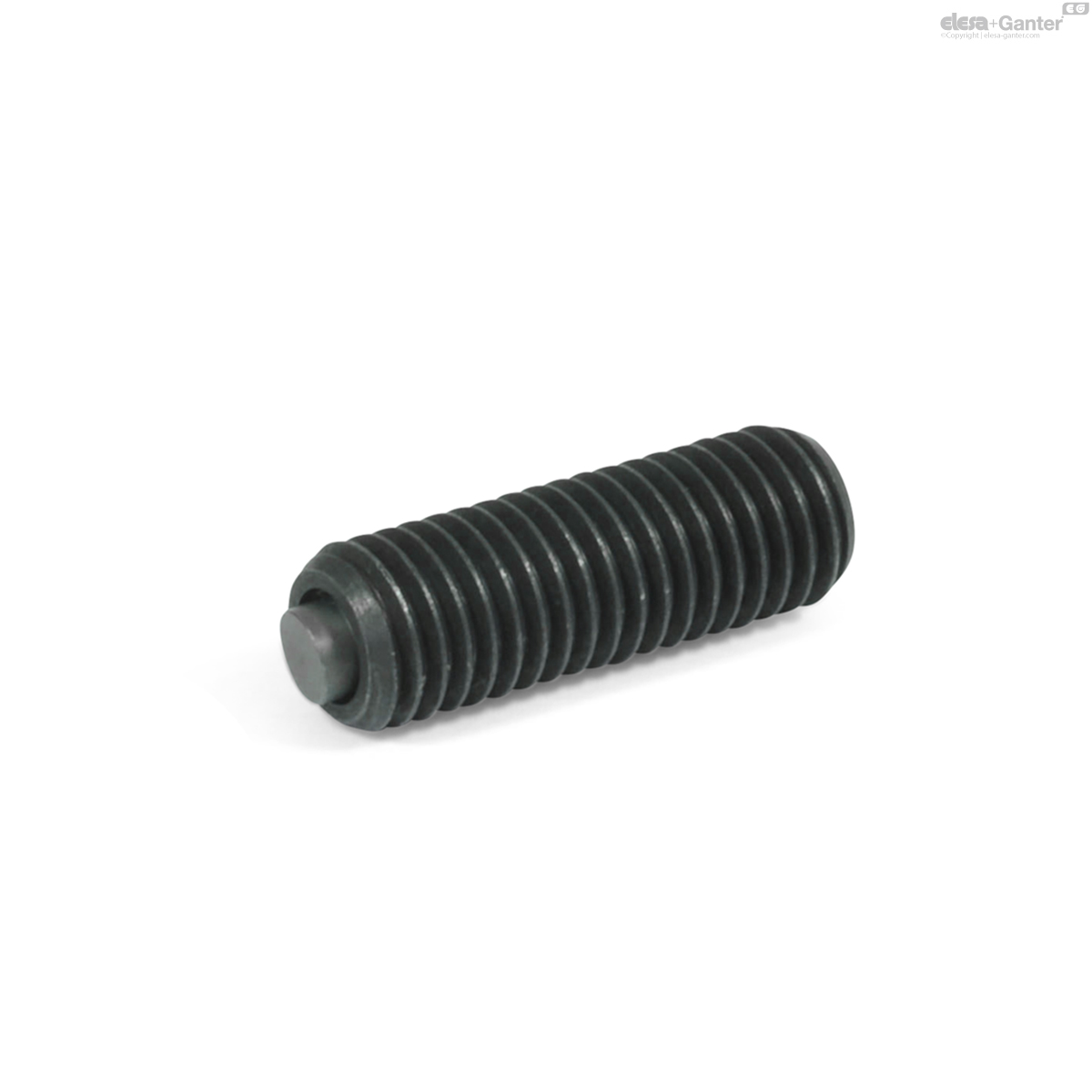

GN 709.8Pendelelemente

Pendelelemente

einstellbar

  • Icons/__logo__RoHS__.png
Pendelelemente
Pendelelemente

GN 709.8

Katalog

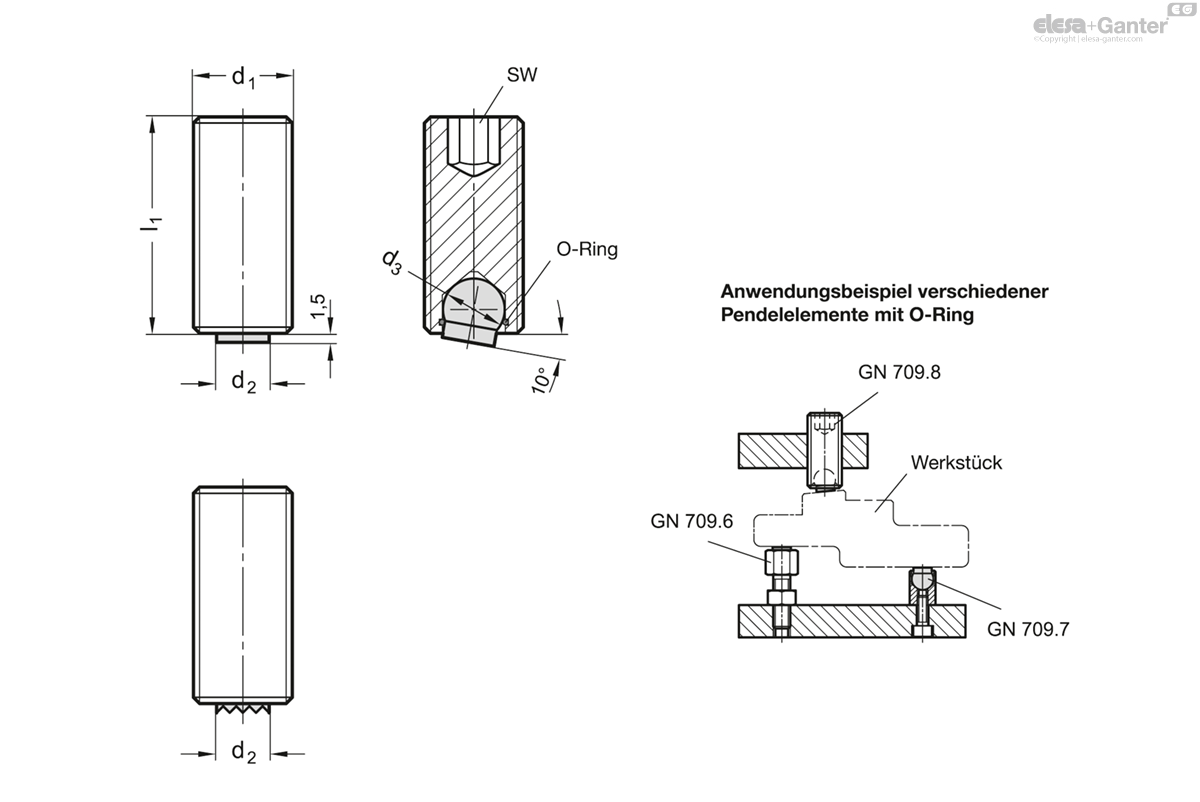

d1
l1 ±0.13
d2
d3
A/F
Static load
max. in kN
M 12
25
6
7
6
12
15
M 12
35
6
7
6
12
22
M 12
50
6
7
6
12
32
M 16
25
8.5
10
8
20
27
M 16
35
8.5
10
8
20
40
M 16
50
8.5
10
8
20
60
M 12
25
6
7
6
2
14
M 12
35
6
7
6
2
21
M 12
50
6
7
6
2
31
M 16
25
8.5
10
8
4
23
M 16
35
8.5
10
8
4
37
M 16
50
8.5
10
8
4
56
M 12
25
6
7
6
6
15
M 12
35
6
7
6
6
22
M 12
50
6
7
6
6
33
M 16
25
8.5
10
8
9
27
M 16
35
8.5
10
8
9
37
M 16
50
8.5
10
8
9
60

Form

  • B: Kugel Stahl, Druckfläche plan
  • R: Kugel Stahl, Druckfläche geriffelt
  • K: Kugel Kunststoff, Druckfläche plan

Stahl

  • vergütet
  • Festigkeitsklasse 10.9

Kugel

Form B und R:

Stahl gehärtet (54+2 HRC)

Form K:

Kunststoff (Polyacetal POM)

O-Ring

Gummi NBR (Perbunan®)

Pendelelemente GN 709.8 werden u. a. im Vorrichtungsbau, beispielsweise zum Spannen von Werkstücken, als bewegliche Auflage oder als Anschlag verwendet. Die schwenkbare Kugel gleicht nicht parallele Anlageflächen bis zu 10° aus. Gegen weiteres Verdrehen ist sie gesichert.

Der O-Ring hält die Kugel in Position und verhindert gleichzeitig das Eindringen von Schmutz wodurch eine lange Lebensdauer und eine gleichbleibende Beweglichkeit gegeben ist.

Verwandte Produkte

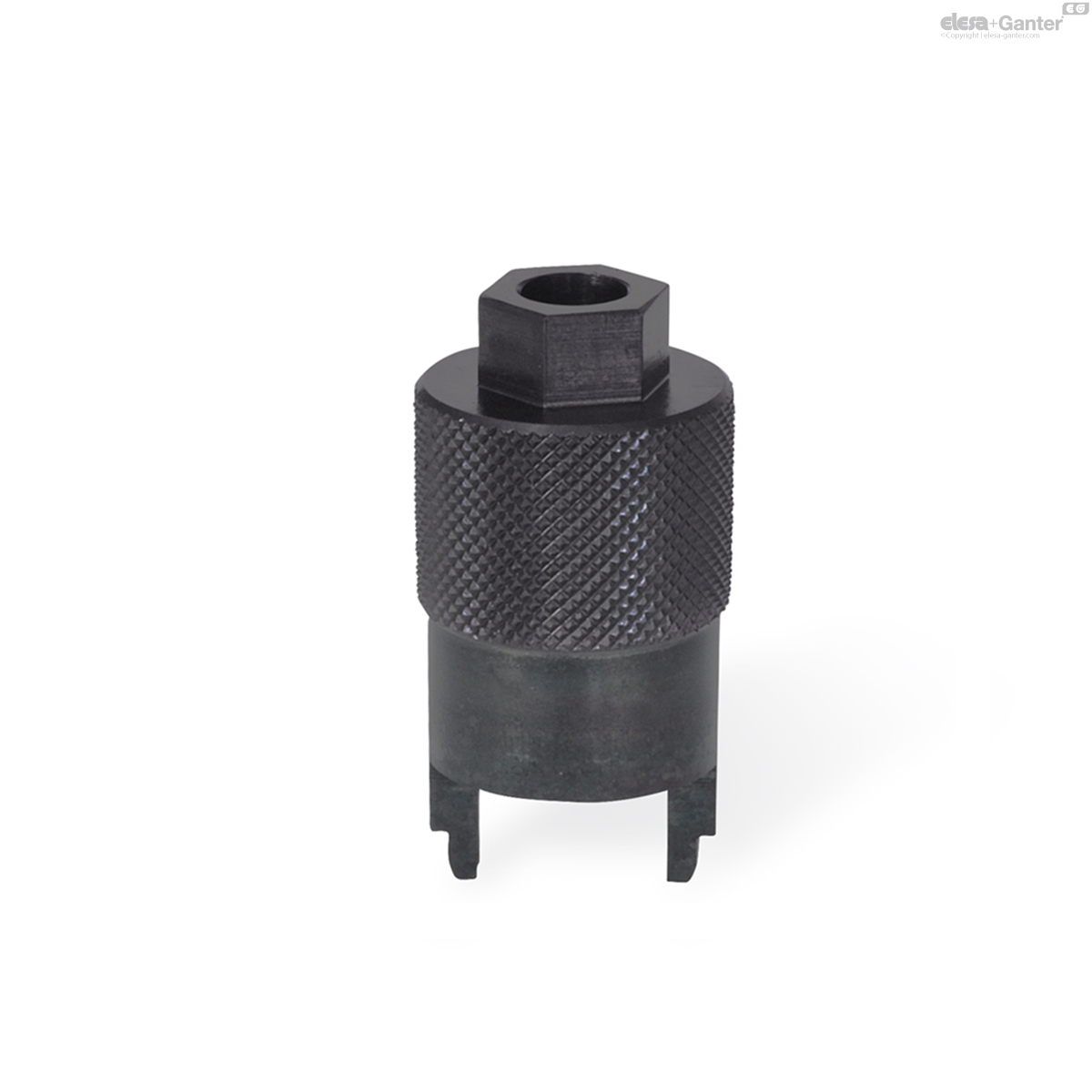

Montagewerkzeuge

GN 355.1

Montagewerkzeuge für Nivellierelemente GN 355

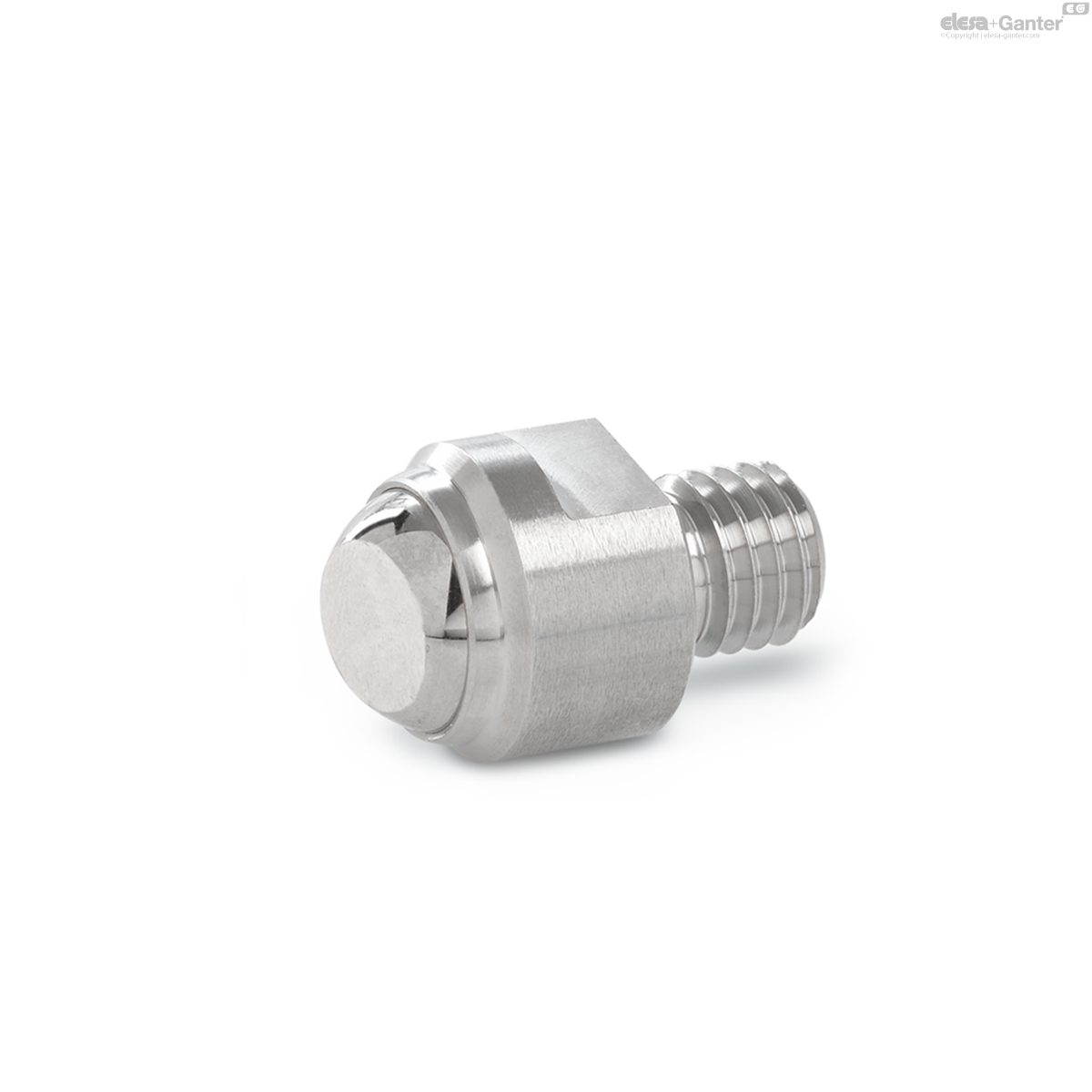

Druckfläche plan

GN 709.1-B

Pendelelemente Stahl, mit Gewindezapfen
Druckfläche plan

GN 709.15-B

Edelstahl-Pendelelemente mit Außengewinde
Druckfläche plan

GN 709.2-B

Pendelelemente mit Innengewinde
Druckfläche plan

GN 709.3-B

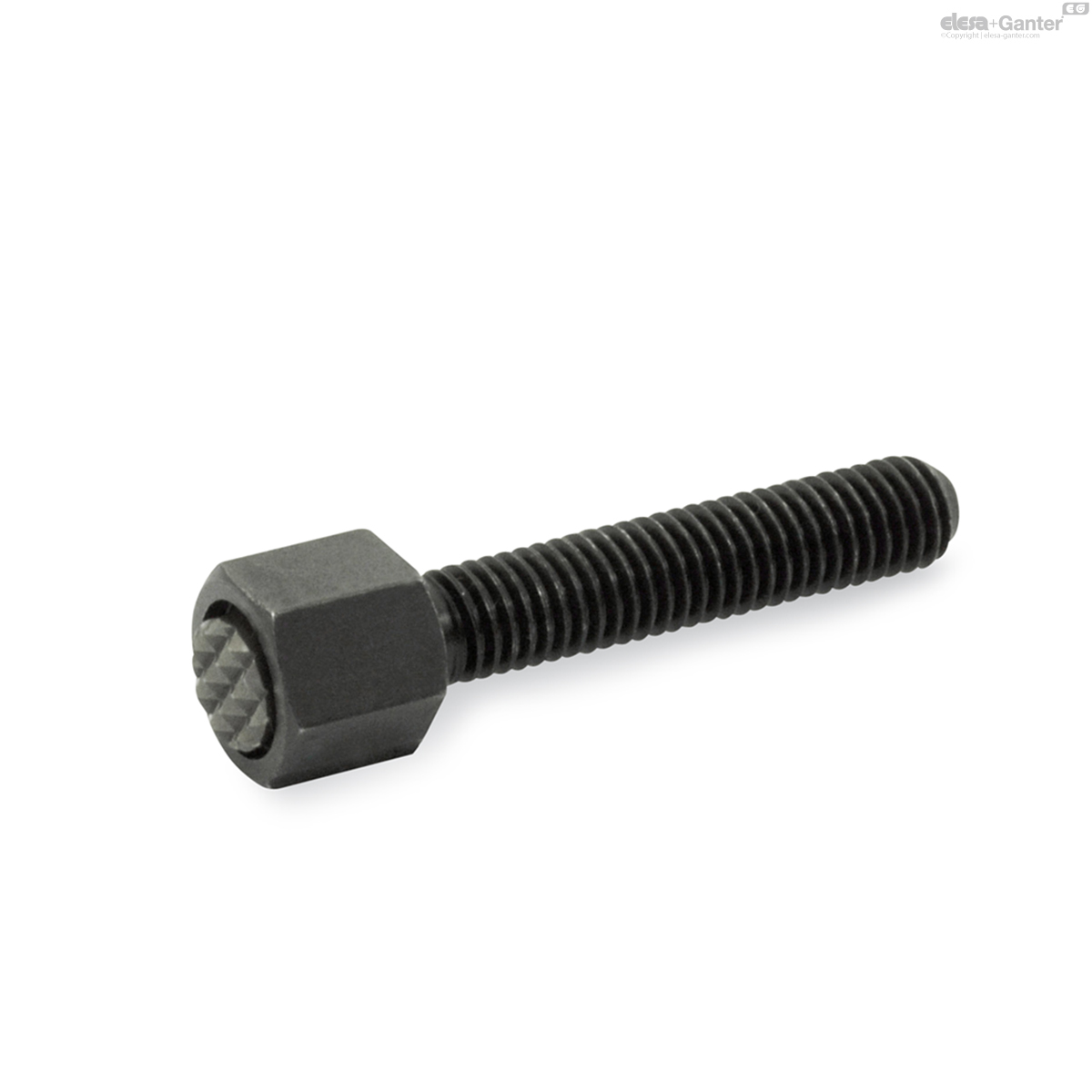

Pendelelemente einstellbar
