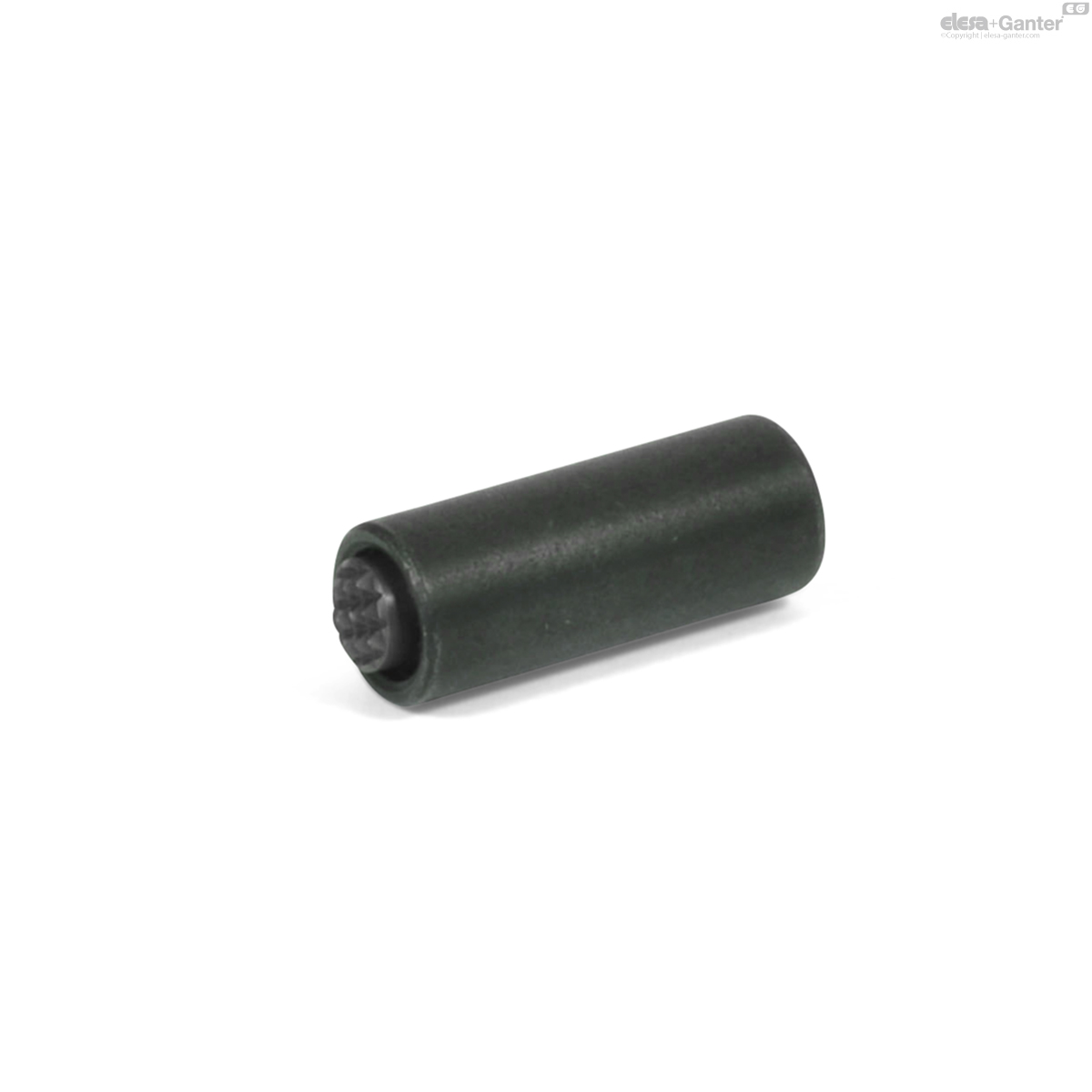

GN 709.7Pendelelemente

Pendelelemente

mit Innengewinde

  • Icons/__logo__RoHS__.png
Pendelelemente
Pendelelemente

GN 709.7

Zurücksetzen
Katalog

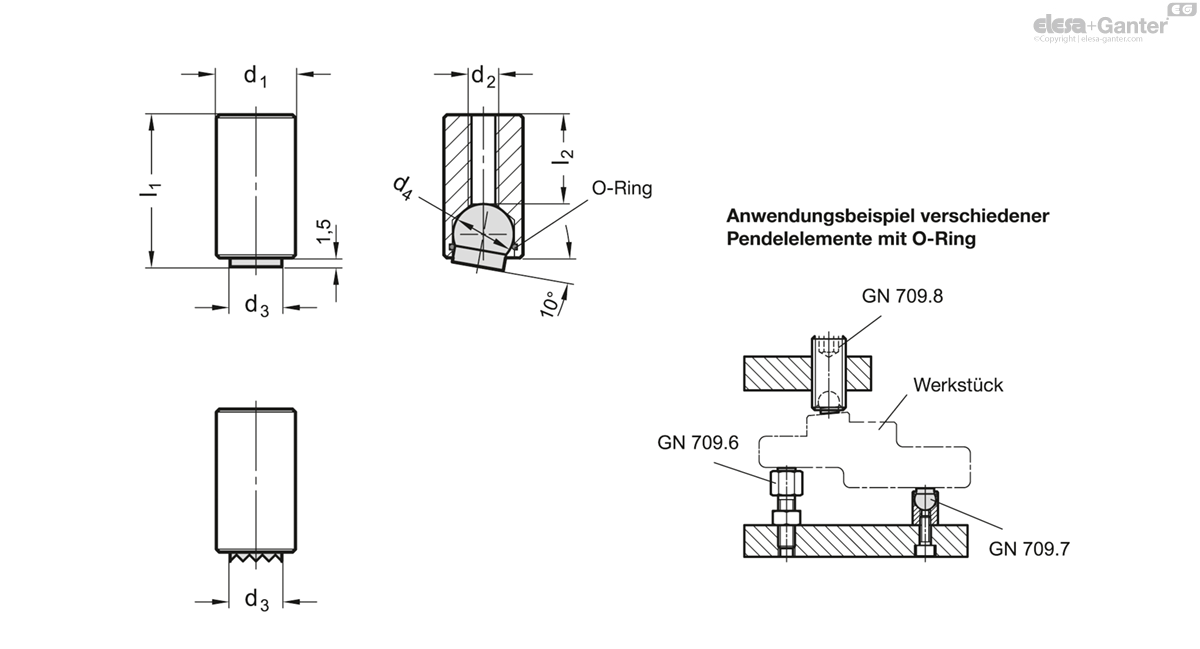

d1 h9
l1 ±0.13
d2
d3
d4
l2
Static load
max. in kN
GN 709.7-10-12-B
10
12
M 4
6
7
4.1
12
7
GN 709.7-10-25-B
10
25
M 4
6
7
17.1
12
14
GN 709.7-13-16-B
13
16
M 5
8.5
10
5.7
20
16
GN 709.7-13-25-B
13
25
M 5
8.5
10
14.7
20
24
GN 709.7-10-12-K
10
12
M 4
6
7
4.1
2
6
GN 709.7-10-25-K
10
25
M 4
6
7
17.1
2
12
GN 709.7-13-16-K
13
16
M 5
8.5
10
5.7
4
12
GN 709.7-13-25-K
13
25
M 5
8.5
10
14.7
4
20
GN 709.7-10-12-R
10
12
M 4
6
7
4.1
6
7
GN 709.7-10-25-R
10
25
M 4
6
7
17.1
6
14
GN 709.7-13-16-R
13
16
M 5
8.5
10
5.7
9
16
GN 709.7-13-25-R
13
25
M 5
8.5
10
14.7
9
24

Form

  • B: Kugel Stahl, Druckfläche plan
  • R: Kugel Stahl, Druckfläche geriffelt
  • K: Kugel Kunststoff, Druckfläche plan

Stahl

  • vergütet
  • Festigkeitsklasse 10.9

Kugel

Form B und R:

Stahl gehärtet (54+2 HRC)

Form K:

Kunststoff (Polyacetal POM)

O-Ring

Gummi NBR (Perbunan®)

Pendelelemente GN 709.7 werden u. a. im Vorrichtungsbau, beispielsweise zum Spannen von Werkstücken, als bewegliche Auflage oder als Anschlag verwendet. Die schwenkbare Kugel gleicht nicht parallele Anlageflächen bis zu 10° aus. Gegen weiteres Verdrehen ist sie gesichert.

Der O-Ring hält die Kugel in Position und verhindert gleichzeitig das Eindringen von Schmutz wodurch eine lange Lebensdauer und eine gleichbleibende Beweglichkeit gegeben ist.
