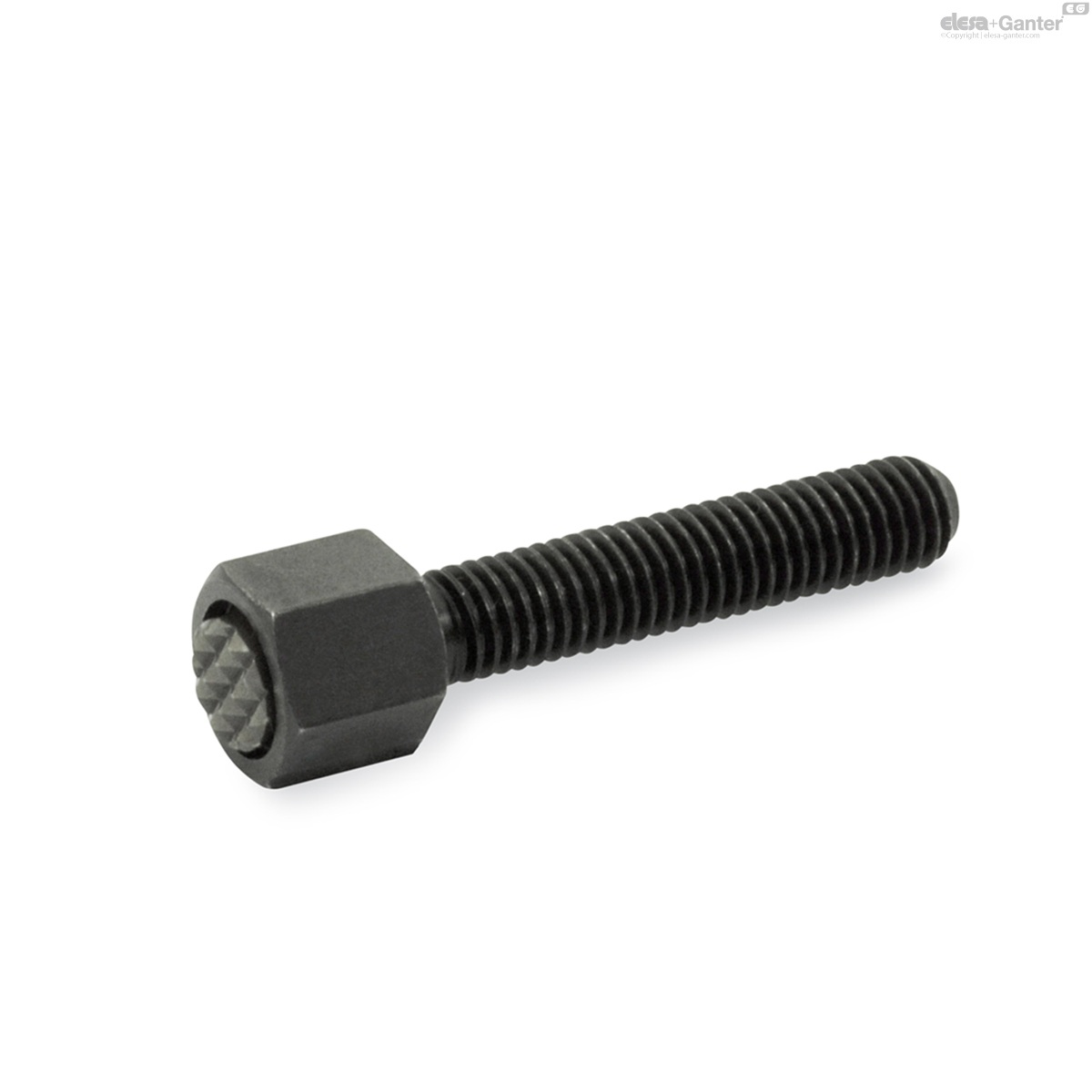

GN 709.6Pendelelemente

Pendelelemente

einstellbar

  • Icons/__logo__RoHS__.png
Pendelelemente
Pendelelemente

GN 709.6

Zurücksetzen
Katalog

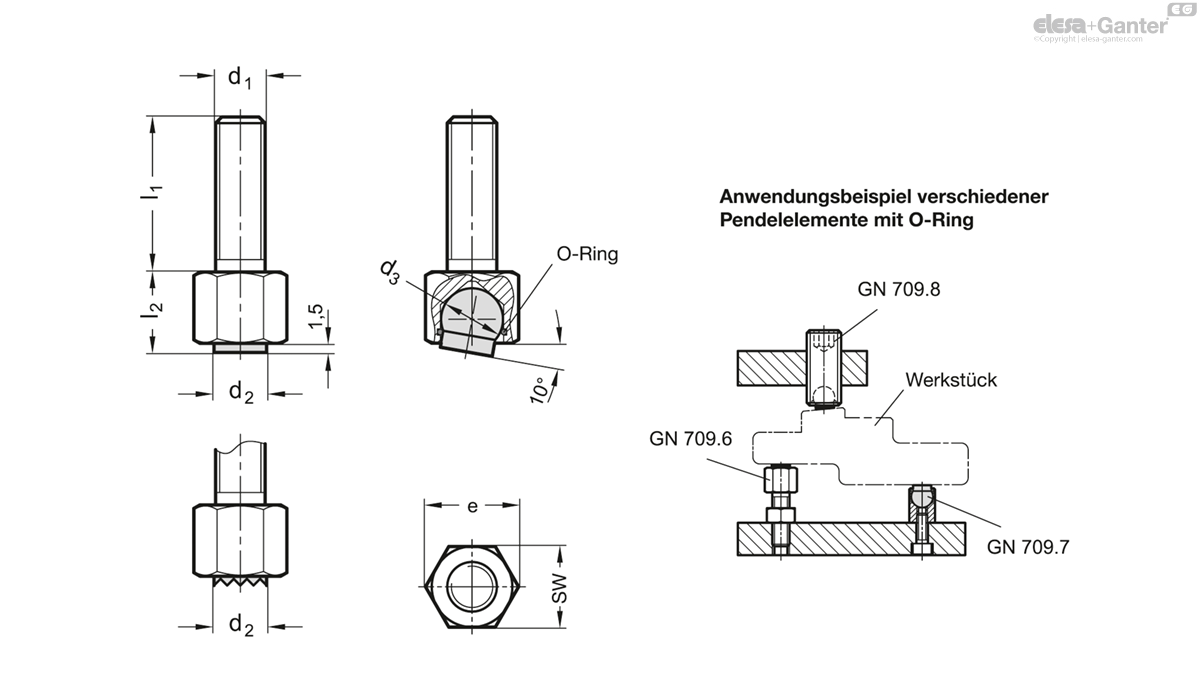

d1
l1
d2
d3
l2
A/F
e
Static load
max. in kN
GN 709.6-M6-12-B
M 6
12
6
7
9.5
10
11.5
12
8
GN 709.6-M6-25-B
M 6
25
6
7
9.5
10
11.5
12
10
GN 709.6-M6-40-B
M 6
40
6
7
9.5
10
11.5
12
12
GN 709.6-M8-12-B
M 8
12
8.5
10
13
13
15
20
17
GN 709.6-M8-25-B
M 8
25
8.5
10
13
13
15
20
21
GN 709.6-M8-40-B
M 8
40
8.5
10
13
13
15
20
26
GN 709.6-M6-12-K
M 6
12
6
7
9.5
10
11.5
2
6
GN 709.6-M6-25-K
M 6
25
6
7
9.5
10
11.5
2
8
GN 709.6-M6-40-K
M 6
40
6
7
9.5
10
11.5
2
12
GN 709.6-M8-12-K
M 8
12
8.5
10
13
13
15
4
13
GN 709.6-M8-25-K
M 8
25
8.5
10
13
13
15
4
17
GN 709.6-M8-40-K
M 8
40
8.5
10
13
13
15
4
22
GN 709.6-M6-12-R
M 6
12
6
7
9.5
10
11.5
6
8
GN 709.6-M6-25-R
M 6
25
6
7
9.5
10
11.5
6
10
GN 709.6-M6-40-R
M 6
40
6
7
9.5
10
11.5
6
12
GN 709.6-M8-12-R
M 8
12
8.5
10
13
13
15
9
16
GN 709.6-M8-25-R
M 8
25
8.5
10
13
13
15
9
20
GN 709.6-M8-40-R
M 8
40
8.5
10
13
13
15
9
24

Form

  • B: Kugel Stahl, Druckfläche plan
  • R: Kugel Stahl, Druckfläche geriffelt
  • K: Kugel Kunststoff, Druckfläche plan

Stahl

  • vergütet
  • Festigkeitsklasse 10.9

Kugel

Form B und R:

Stahl gehärtet (54+2 HRC)

Form K:

Kunststoff (Polyacetal POM)

O-Ring

Gummi NBR (Perbunan®)

Pendelelemente GN 709.6 werden u. a. im Vorrichtungsbau, beispielsweise zum Spannen von Werkstücken, als bewegliche Auflage oder als Anschlag verwendet. Die schwenkbare Kugel gleicht nicht parallele Anlageflächen bis zu 10° aus. Gegen weiteres Verdrehen ist sie gesichert.

Der O-Ring hält die Kugel in Position und verhindert gleichzeitig das Eindringen von Schmutz wodurch eine lange Lebensdauer und eine gleichbleibende Beweglichkeit gegeben ist.

Verwandte Produkte

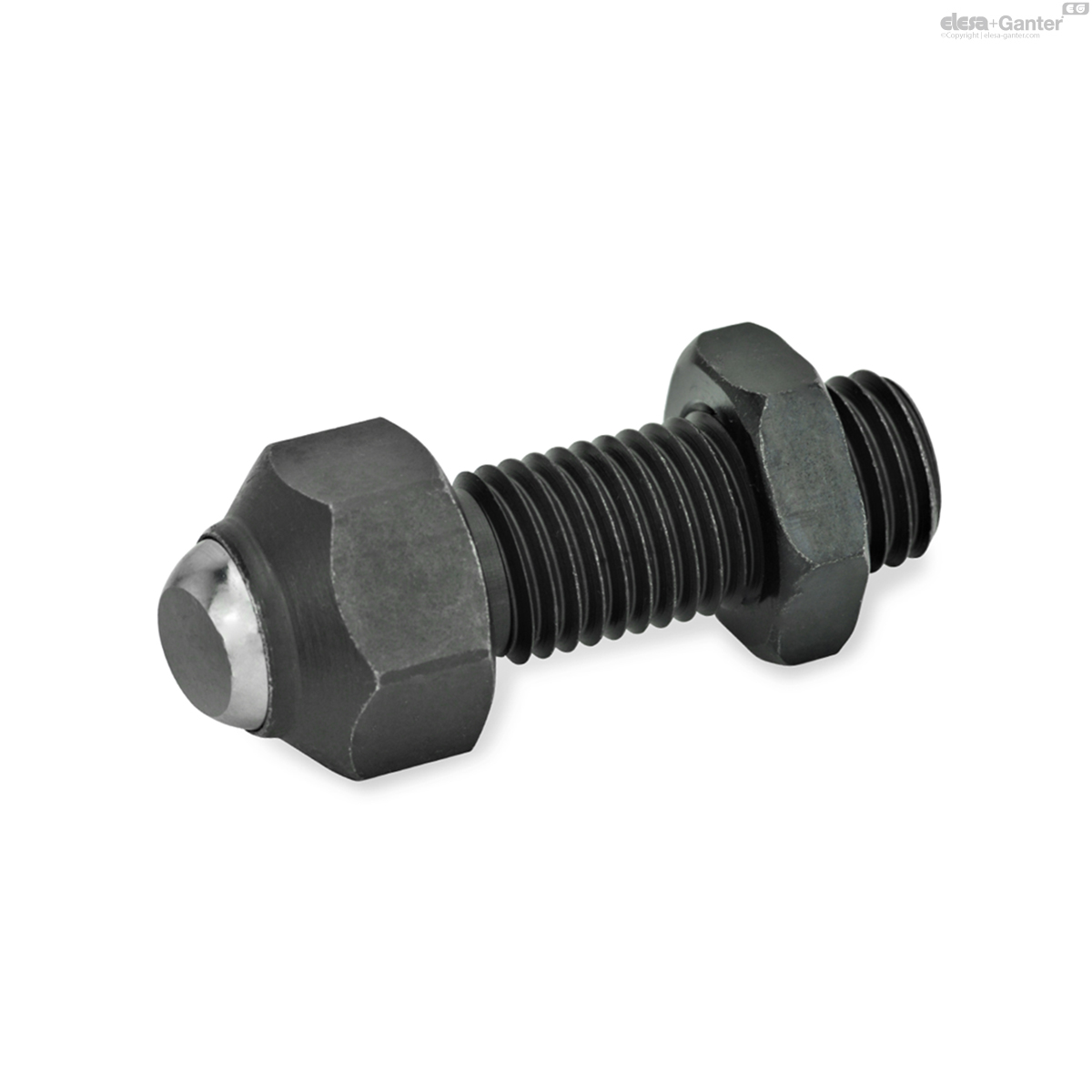

Druckfläche plan

GN 709.1-B

Pendelelemente Stahl, mit Gewindezapfen

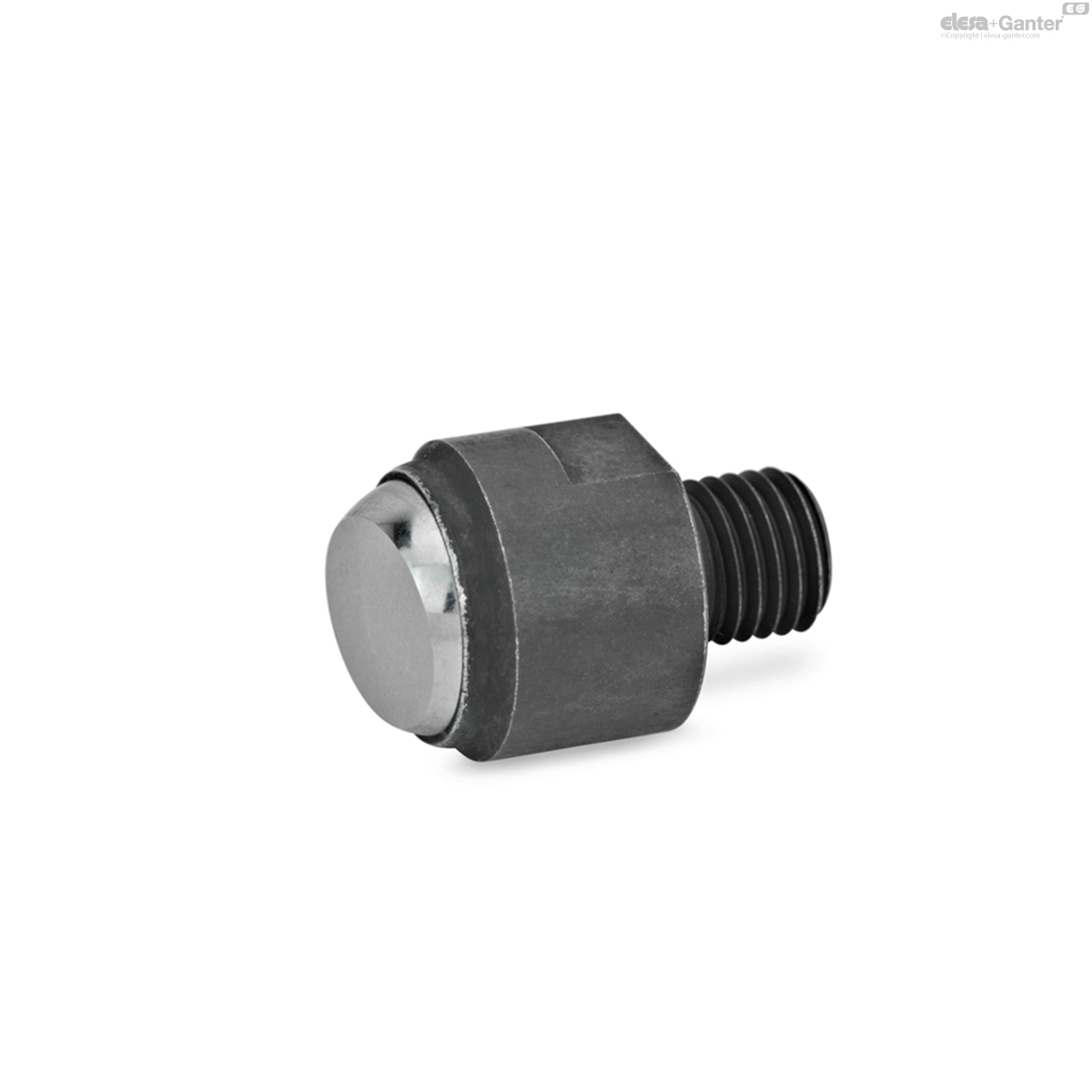

Druckfläche plan

GN 709.2-B

Pendelelemente mit Innengewinde

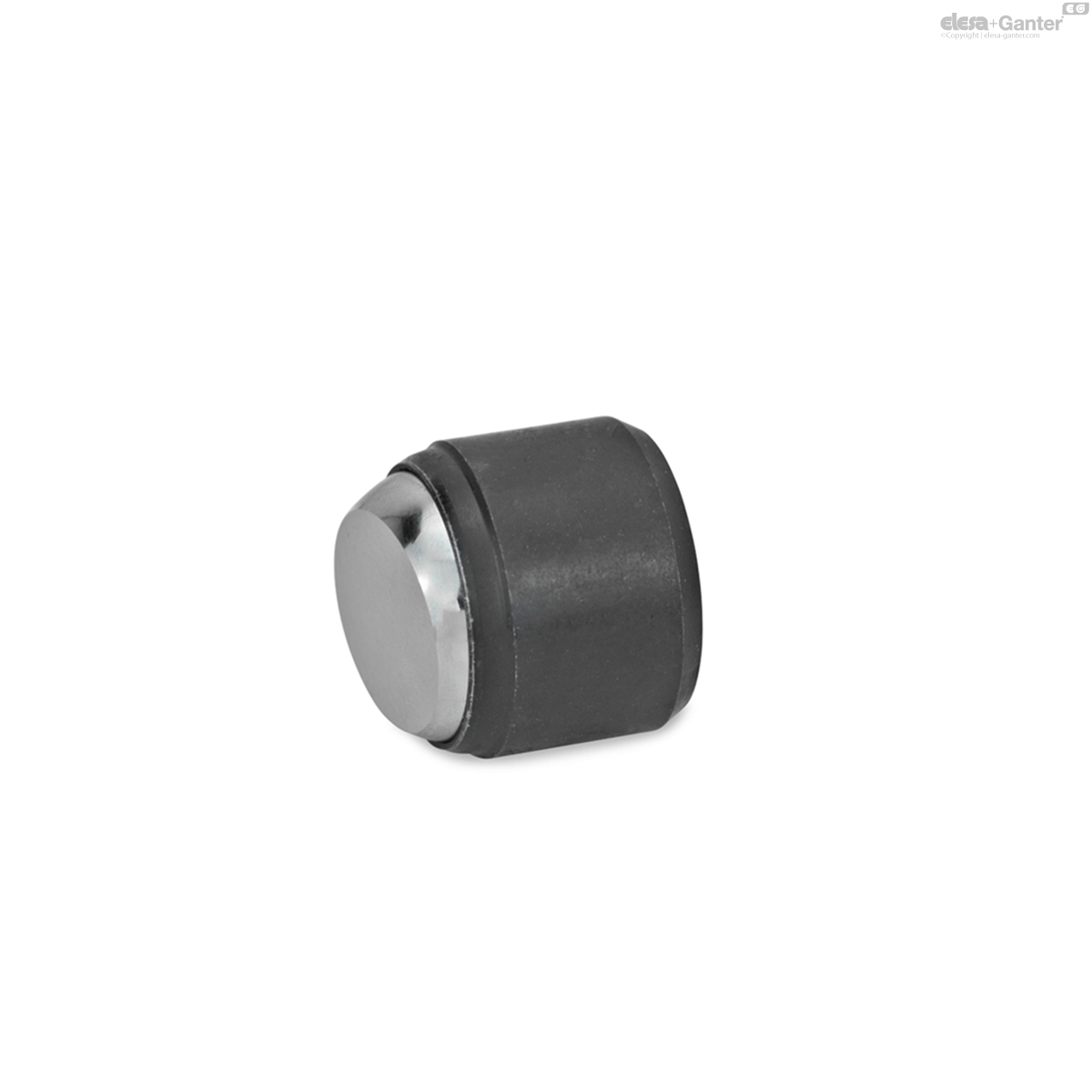

Druckfläche plan

GN 709.3-B

Pendelelemente einstellbar

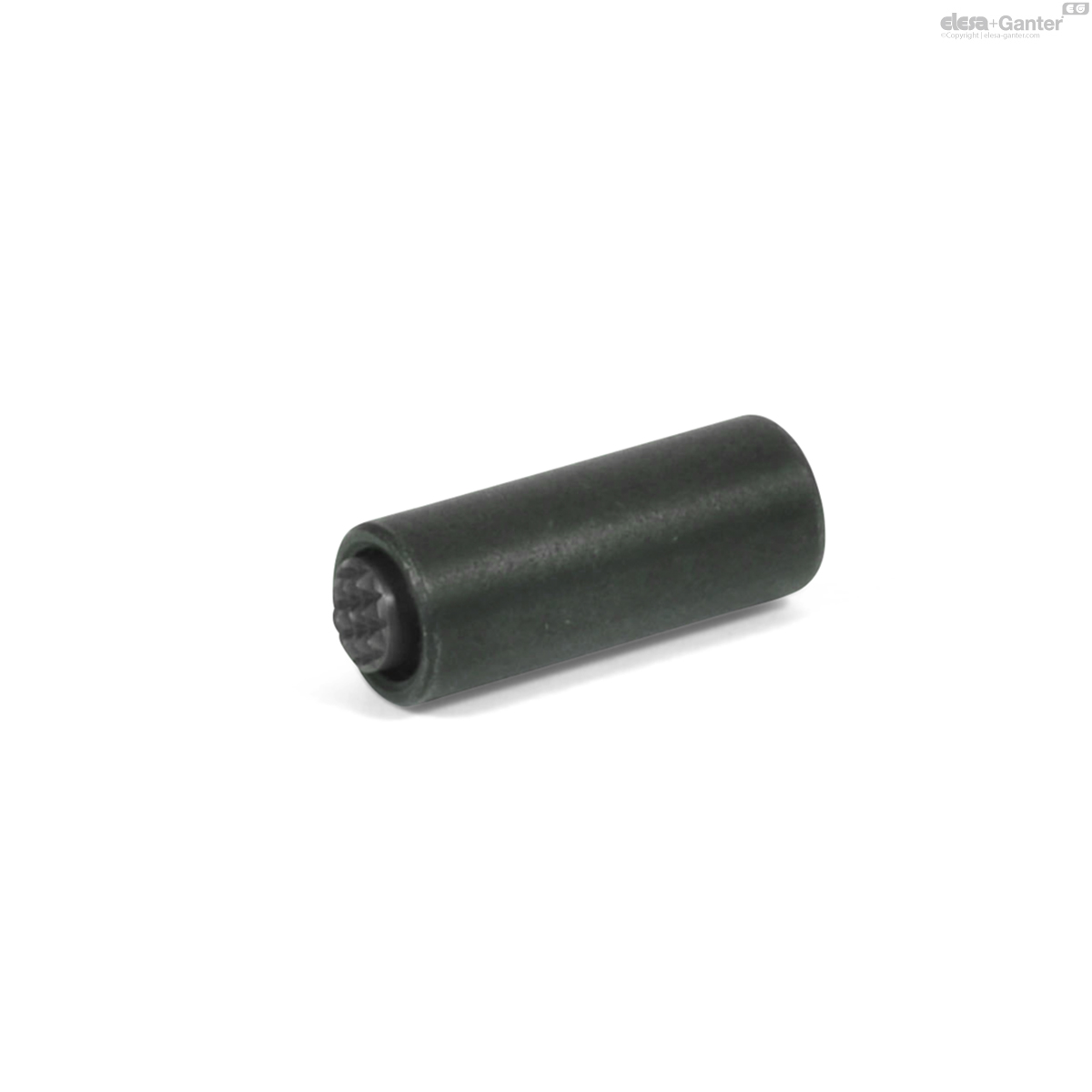

Pendelelemente

GN 709.7

Pendelelemente mit Innengewinde

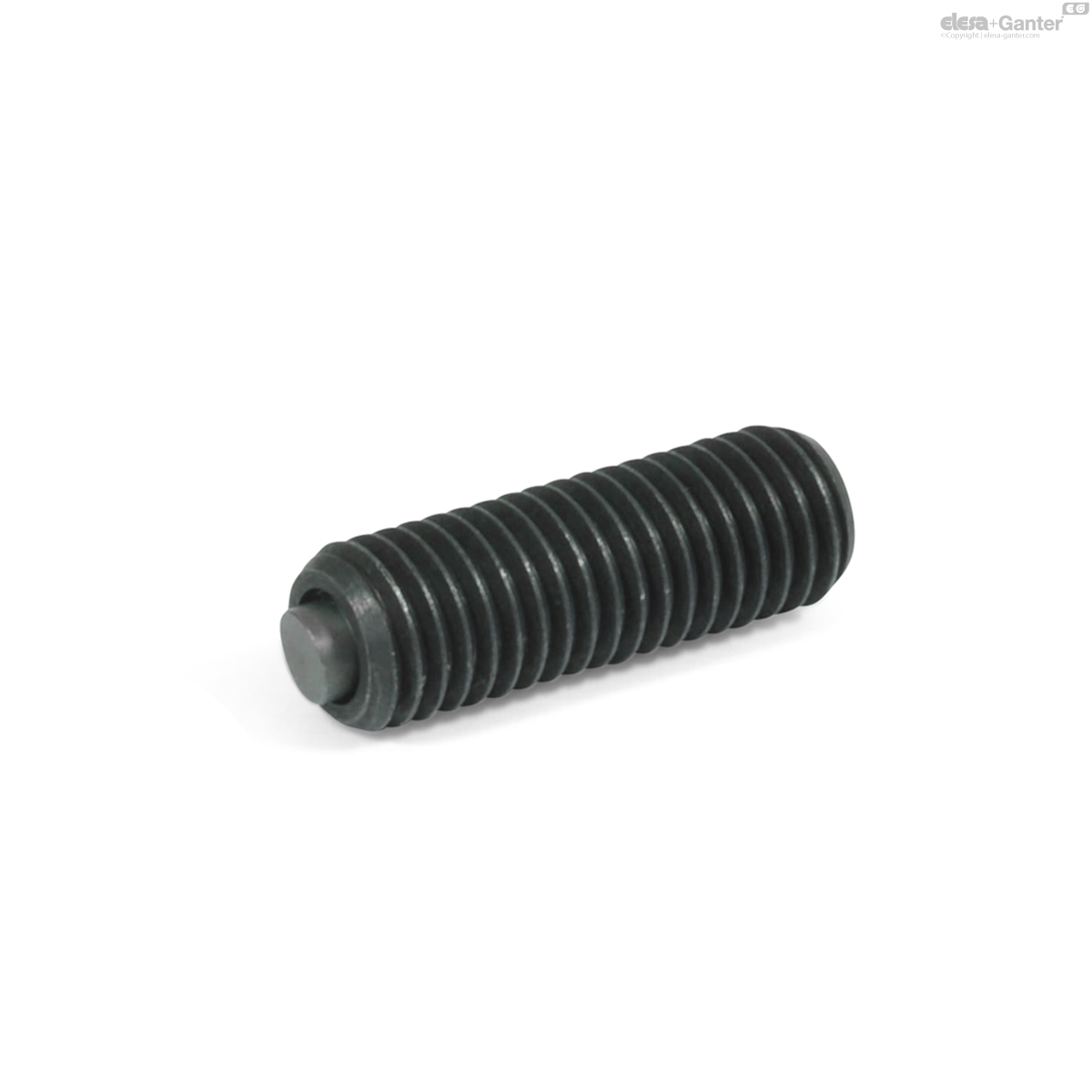

Pendelelemente
