GN 709.8Patins de serrage

Patins de serrage

Ajustable

  • Icons/__logo__RoHS__.png
Patins de serrage
Patins de serrage

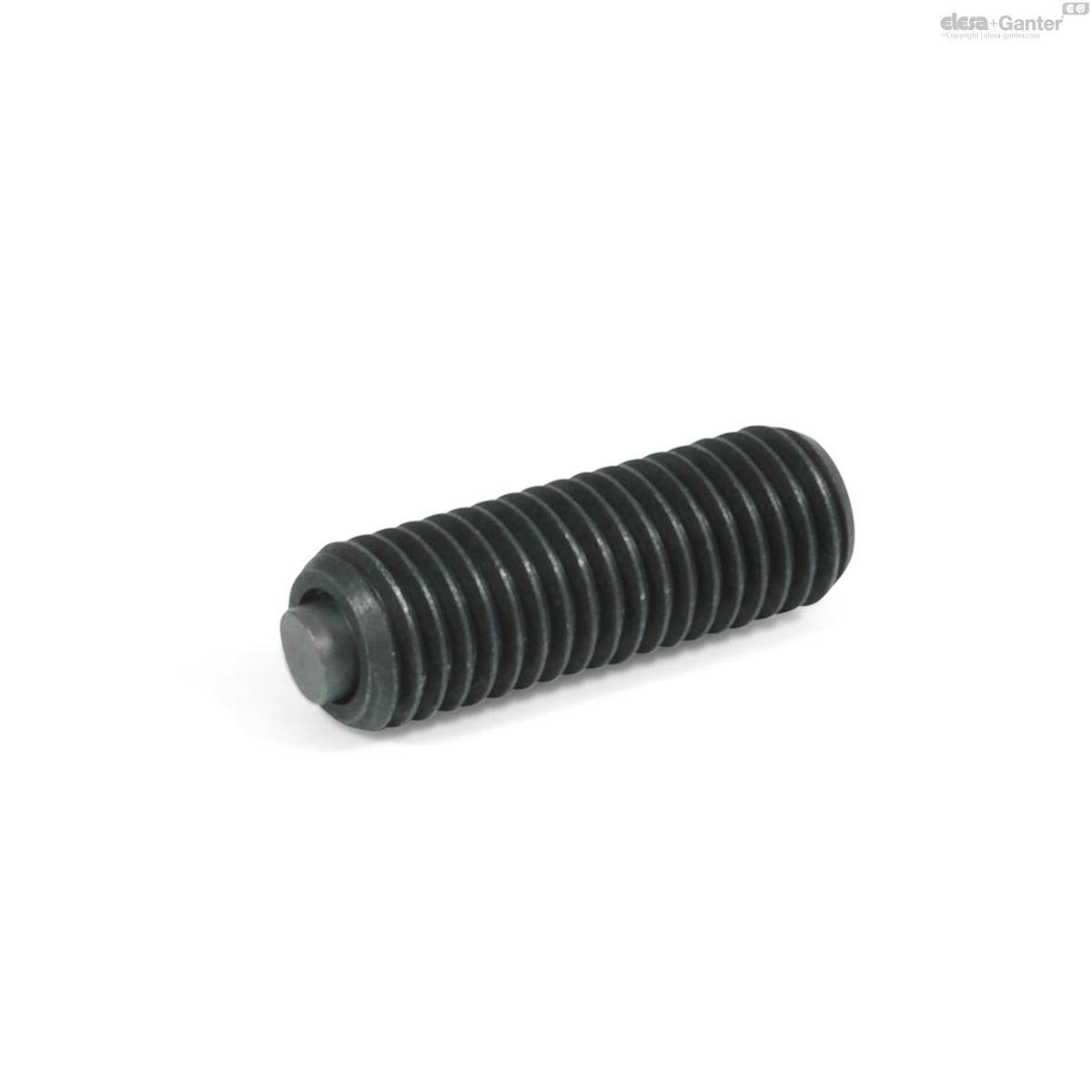

GN 709.8

Code
d1
l1 ±0.13
d2
d3
A/F
Static load
max. in kN
M 12
25
6
7
6
12
15
M 12
35
6
7
6
12
22
M 12
50
6
7
6
12
32
M 16
25
8.5
10
8
20
27
M 16
35
8.5
10
8
20
40
M 16
50
8.5
10
8
20
60
M 12
25
6
7
6
2
14
M 12
35
6
7
6
2
21
M 12
50
6
7
6
2
31
M 16
25
8.5
10
8
4
23
M 16
35
8.5
10
8
4
37
M 16
50
8.5
10
8
4
56
M 12
25
6
7
6
6
15
M 12
35
6
7
6
6
22
M 12
50
6
7
6
6
33
M 16
25
8.5
10
8
9
27
M 16
35
8.5
10
8
9
37
M 16
50
8.5
10
8
9
60

Types

  • Type B: Ball steel, smooth contact face
  • Type R: Ball steel, serrated contact face
  • Type K: Ball plastic, smooth contact face

Steel

  • tempered
  • Tensile strength class 10.9

Ball

Type B and R:

Steel hardened (54+2 HRC)

Type K:

Plastic (Polyacetal POM)

O-Ring

Rubber NBR (Perbunan®)

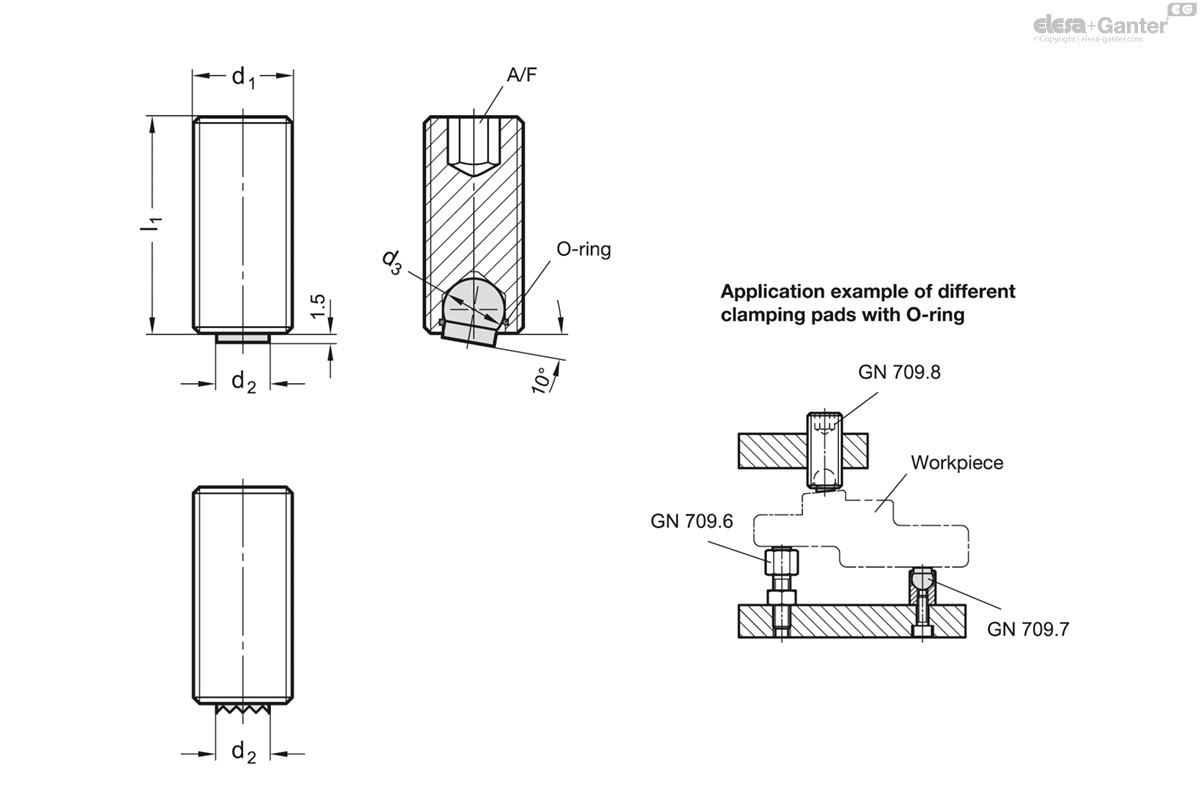

Clamping pads GN 709.8 are also used in jig and fixture construction, for example for clamping workpieces, as movable bearing surface or as stop. The swivel-mounted ball compensates uneven and non-parallel contact surfaces by as much as 10°. It is also secured against further twisting.

The O-ring holds the ball in position and prevents dirt from penetrating, resulting in a long service life and constant mobility.
