GN 706.4-STGeschlitzte Stellringe

Stahl

Stahl / Aluminium / Edelstahl, mit verstellbarem Klemmhebel

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
pdf Other documents
Stahl
Stahl
Edelstahl

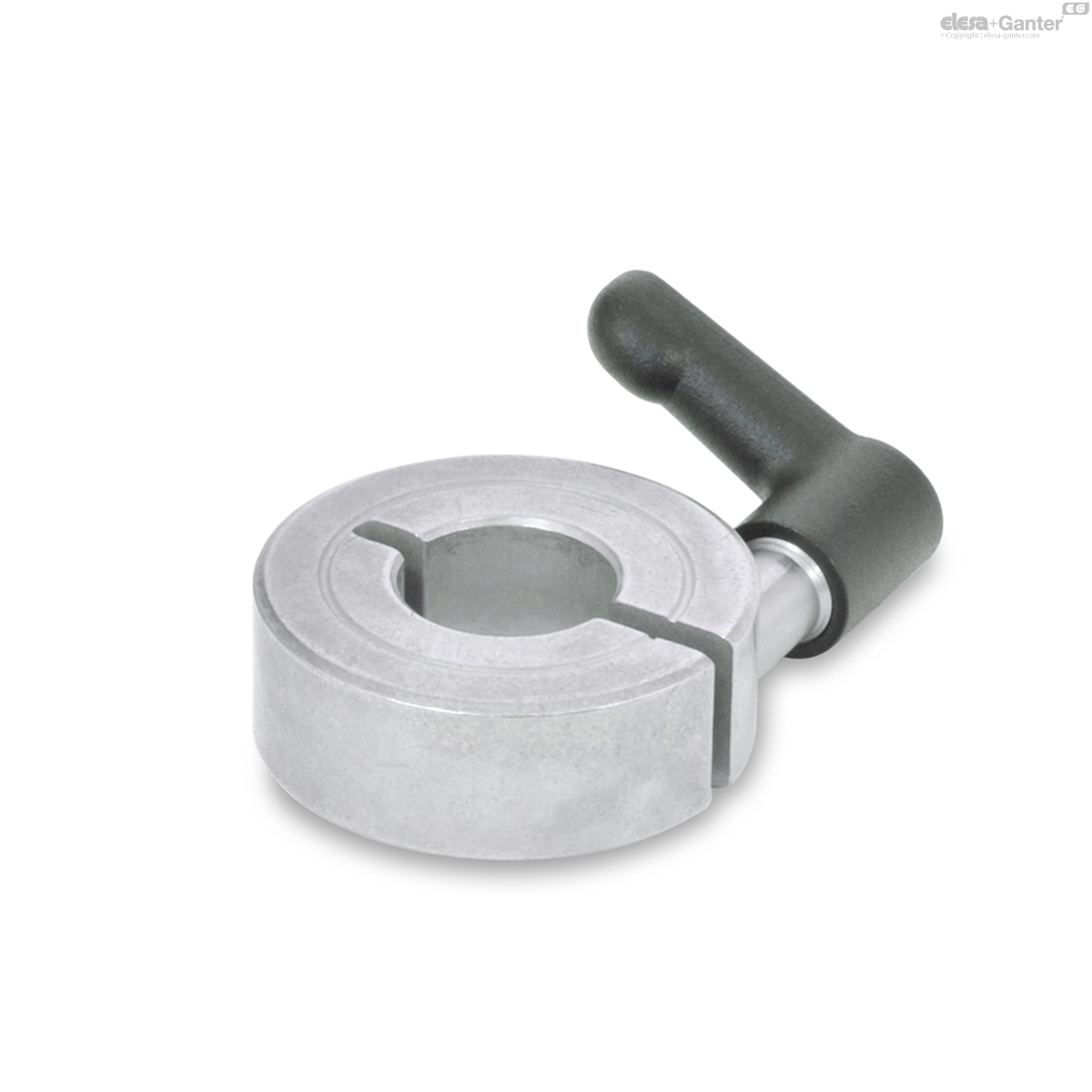

GN 706.4-NI
Edelstahl
Aluminium
GN 706.4-AL
Aluminium
Stahl

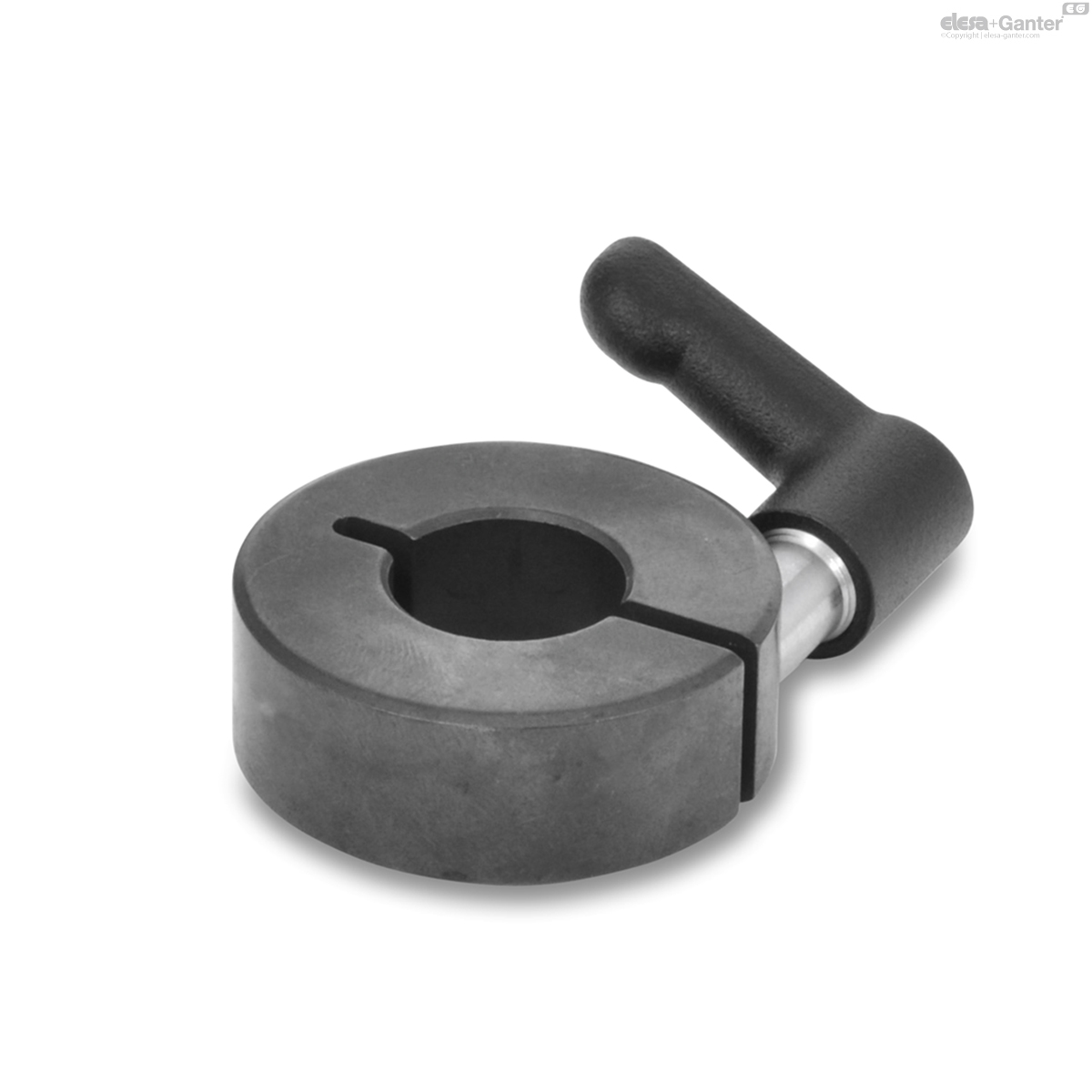

GN 706.4-ST
Stahl

GN 706.4-ST

Katalog

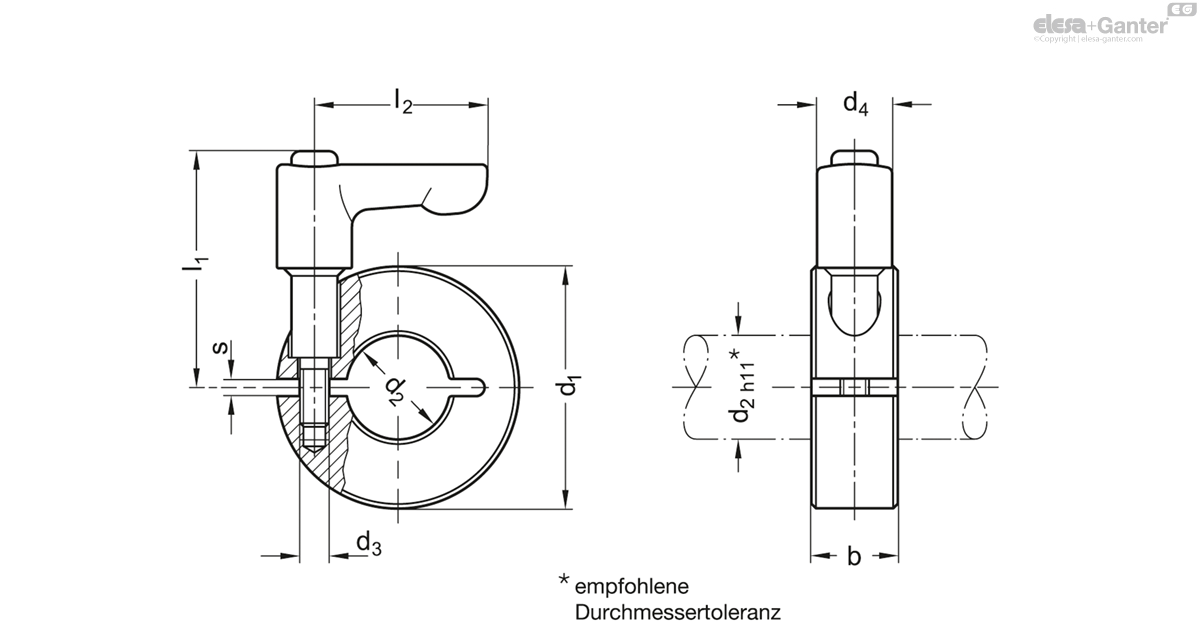

d1
d2 H10
b ±0.2
d3
d4
l1
l2
s
16
B 4
9
M 3
10.5
26.5
22
2.1
24
16
B 5
9
M 3
10.5
26.5
22
2.1
23
20
B 6
9
M 3
10.5
29.5
22
2.1
30
22
B 8
9
M 3
10.5
29.5
22
2.1
32
26
B 10
11
M 4
10.5
37
30
2.1
46
30
B 12
11
M 4
13
31
22
2.1
69
32
B 14
11
M 4
13
37
30
2.1
70
36
B 15
13
M 5
13
38.5
30
2.1
112
36
B 16
13
M 5
13
38.5
30
2.1
71
42
B 18
15
M 5
13
41
30
3
120
42
B 20
15
M 5
13
41
30
3
118
48
B 22
15
M 5
13
43
45
3
180
48
B 25
15
M 5
13
43
45
3
141
55
B 28
15
M 6
13
45
45
3
200
55
B 30
15
M 6
13
45
45
3
198
60
B 32
15
M 6
13
46.5
45
4
240
60
B 35
15
M 6
13
46.5
45
4
220
65
B 40
15
M 6
13
47.5
45
4
240
null

Stellring

  • Stahl ST
  • gesintert
  • schwarz dampfoxidiert
  • Aluminium AL
  • gedreht, gleitgeschliffen
  • Edelstahl 1.4404 NI
  • gesintert

Verstellbare Klemmhebel

Zink-Druckguss

  • kunststoffbeschichtet
  • schwarz, RAL 9005, strukturmatt
  • Schraubeneinsatz / Halteschraube
  • Edelstahl 1.4305

Geschlitzte Stellringe GN 706.4 lassen sich einfach und schnell, durch Reduzierung der Schlitzhöhe mittels verstellbarem Klemmhebel werkzeuglos klemmen und dienen so z. B. als Anschlag.

Besonders bei Anwendungen, die häufig neue Positionen des Stellrings erfordern, bietet diese Ausführung große Vorteile.

Das Gewinde d3 ist bei den Größen d1 = 32 und 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.
