Technical datasheet
GN 704Schnellspann-Klemmringe
Schnellspann-Klemmringe
Aluminium
GN 704
|
Katalog
|

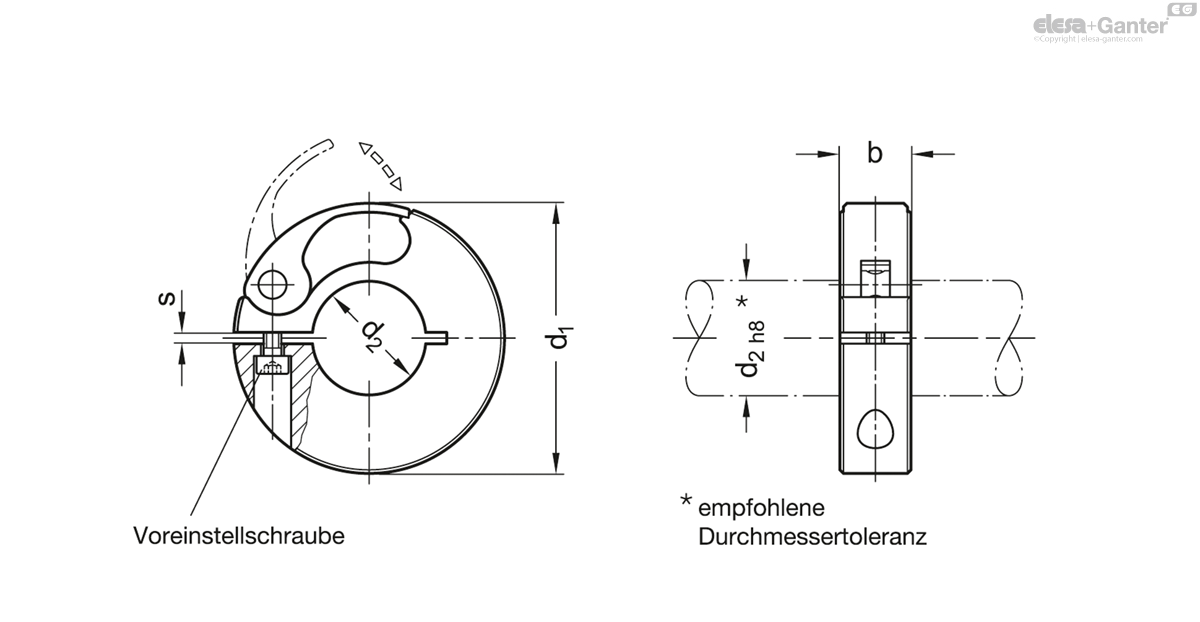

d1
|
d2
|
b
|
s
|
Anzugsdrehmoment
der Schrauben in Nm ≈ |
Axiale Belastbarkeit in N ≈ min.
|
Axiale Belastbarkeit in N ≈ max.
|
|
|
|---|---|---|---|---|---|---|---|---|---|
|
38
|
B 6
|
10
|
1.5
|
0.5
|
133
|
267
|
28
| ||
|
38
|
B 8
|
10
|
1.5
|
0.5
|
133
|
267
|
26
| ||
|
38
|
B 10
|
10
|
1.5
|
0.5
|
133
|
267
|
25
| ||
|
38
|
B 12
|
10
|
1.5
|
0.5
|
133
|
267
|
25
| ||
|
38
|
B 14
|
10
|
1.5
|
0.5
|
133
|
267
|
24
| ||
|
38
|
B 15
|
10
|
1.5
|
0.5
|
133
|
267
|
22
| ||
|
38
|
B 16
|
10
|
1.5
|
0.5
|
133
|
267
|
23
| ||
|
50
|
B 20
|
13
|
1.5
|
0.7
|
311
|
445
|
55
| ||
|
50
|
B 25
|
13
|
1.5
|
0.7
|
311
|
445
|
49
| ||
|
50
|
B 28
|
13
|
1.5
|
0.7
|
311
|
445
|
44
| ||
|
50
|
B 30
|
13
|
1.5
|
0.7
|
311
|
445
|
41
| ||
|
75
|
B 32
|
15
|
1.5
|
1.5
|
467
|
534
|
126
| ||
|
75
|
B 35
|
15
|
1.5
|
1.5
|
467
|
534
|
119
| ||
|
75
|
B 38
|
15
|
1.5
|
1.5
|
467
|
534
|
114
| ||
|
100
|
B 40
|
19
|
4.5
|
4.5
|
556
|
867
|
309
| ||
|
100
|
B 42
|
19
|
4.5
|
4.5
|
556
|
867
|
303
| ||
|
100
|
B 45
|
19
|
4.5
|
4.5
|
556
|
867
|
292
| ||
|
100
|
B 48
|
19
|
4.5
|
4.5
|
556
|
867
|
281
| ||
|
100
|
B 50
|
19
|
4.5
|
4.5
|
556
|
867
|
273
| ||
|
120
|
B 54
|
19
|
4.5
|
4.5
|
890
|
1379
|
436
| ||
|
120
|
B 55
|
19
|
4.5
|
4.5
|
890
|
1379
|
431
| ||
|
120
|
B 60
|
19
|
4.5
|
4.5
|
890
|
1379
|
408
| ||
|
120
|
B 65
|
19
|
4.5
|
4.5
|
890
|
1379
|
383
| ||
|
120
|
B 70
|
19
|
4.5
|
4.5
|
890
|
1379
|
355
| ||
|
120
|
B 75
|
19
|
4.5
|
4.5
|
890
|
1379
|
326
|
Dichtung
Aluminium
schwarz eloxiert
Hebel
Aluminium
gelb eloxiert

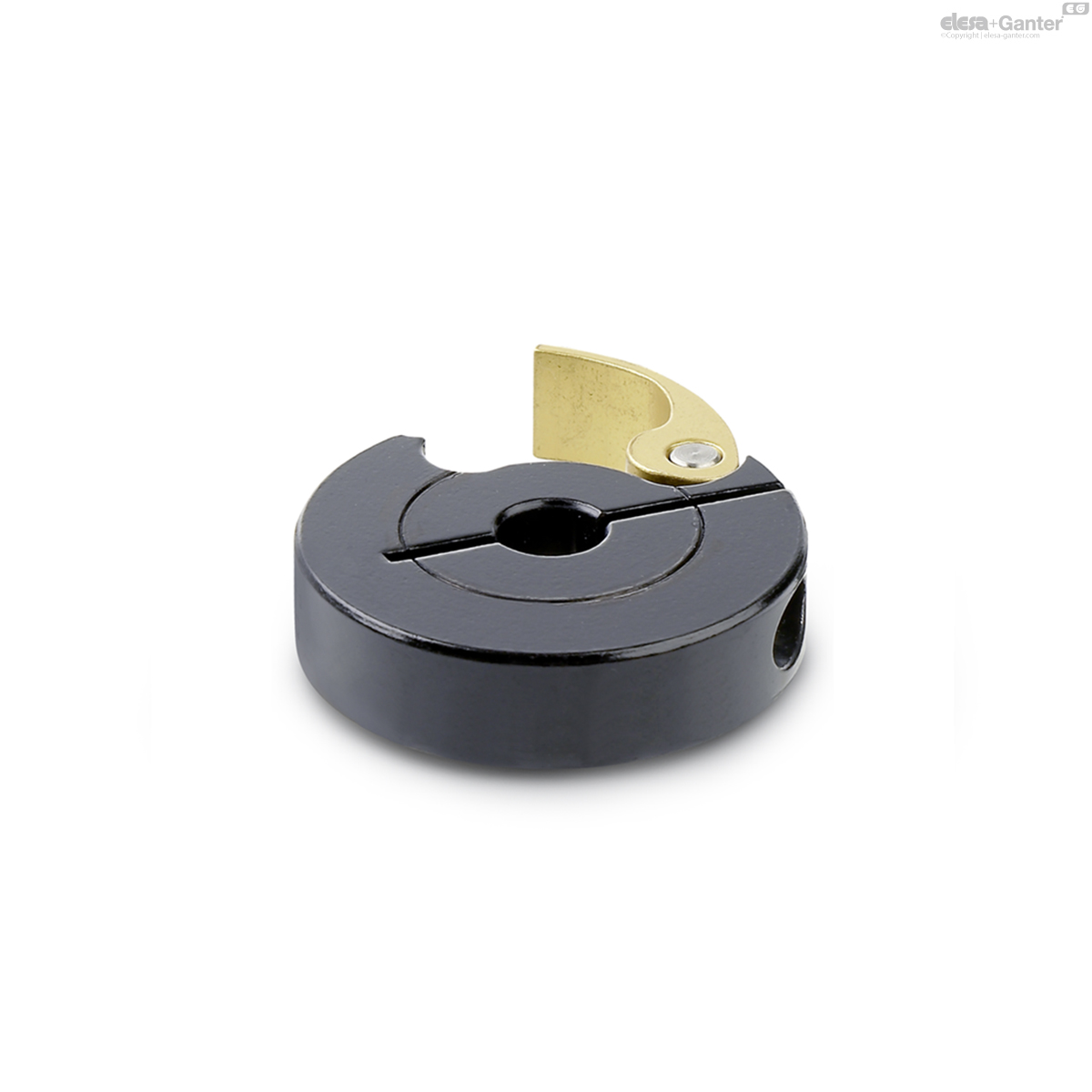

Schnellspann-Klemmringe GN 704 werden durch Reduzierung der Schlitzhöhe mittels Exzenterhebel geklemmt.
g der Schlitzhöhe mittels Exzenterhebel geklemmt. Dadurch lassen sich die Ringe ohne Werkzeug schnell und leicht verstellen.
Dank des Werkstoffs Aluminium ergibt sich eine geringe Massenträgheit.
Das angegebene Anzugsdrehmoment der Schraube dient als Richtwert bei dem der auf einer Welle geklemmte Ring (mit geschlossenem Exzenterhebel) die entsprechend angegebene axiale Belastbarkeit erreichen kann. Die Angaben über die axiale Belastbarkeit sind unverbindliche Richtwerte, sie stellen keine Beschaffenheitszusage dar.
Die Reibfläche des Exzenterhebels sollte stets leicht geschmiert sein, da sich dies günstig auf die Lebensdauer auswirkt.
