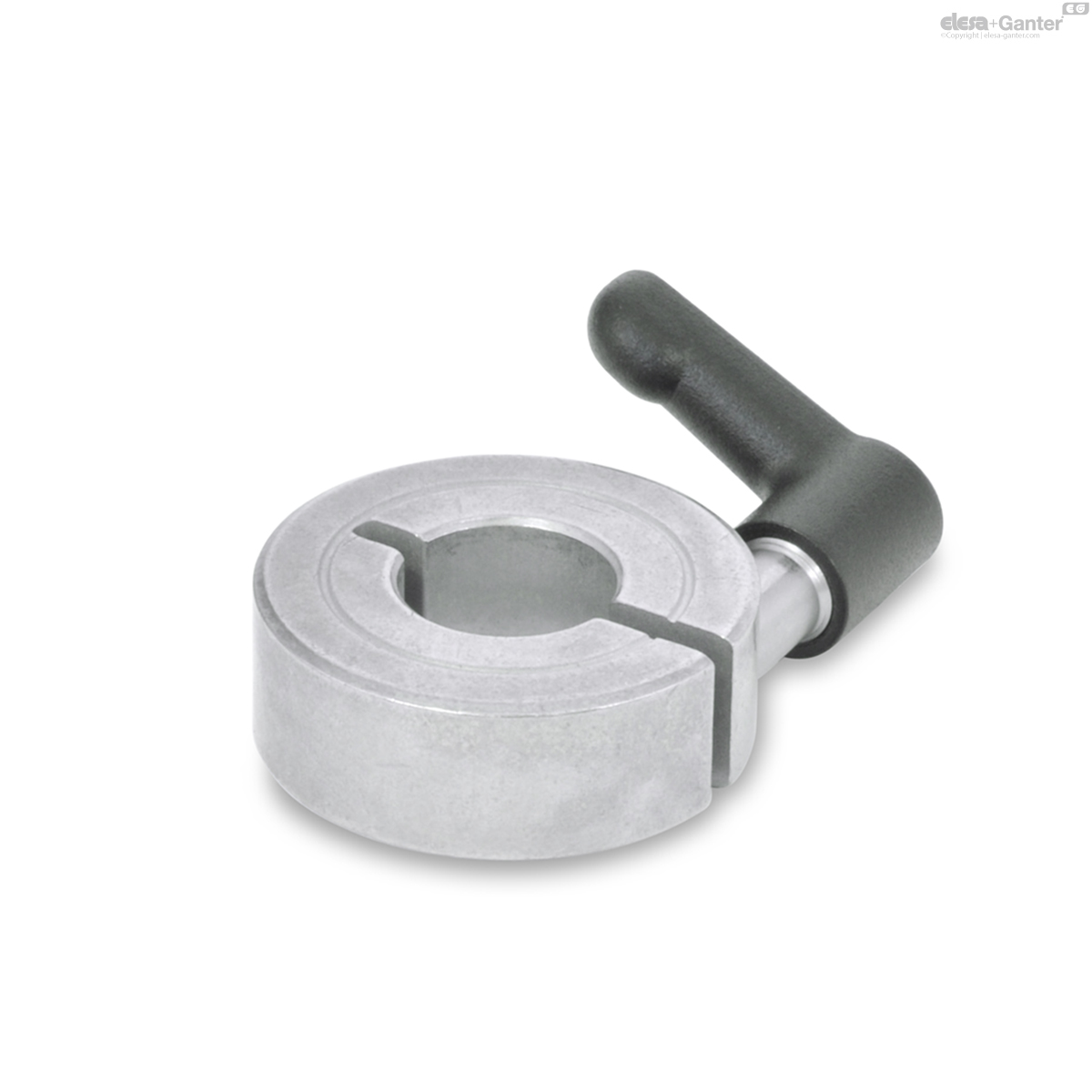

GN 706.4-NIGeschlitzte Stellringe

Edelstahl

Stahl / Aluminium / Edelstahl, mit verstellbarem Klemmhebel

  • Icons/__logo__INOX__.png
  • Icons/__logo__RoHS__.png
pdf Other documents
Edelstahl
Edelstahl
Edelstahl
GN 706.4-NI
Edelstahl
Aluminium
GN 706.4-AL
Aluminium
Stahl
GN 706.4-ST
Stahl

GN 706.4-NI

Katalog

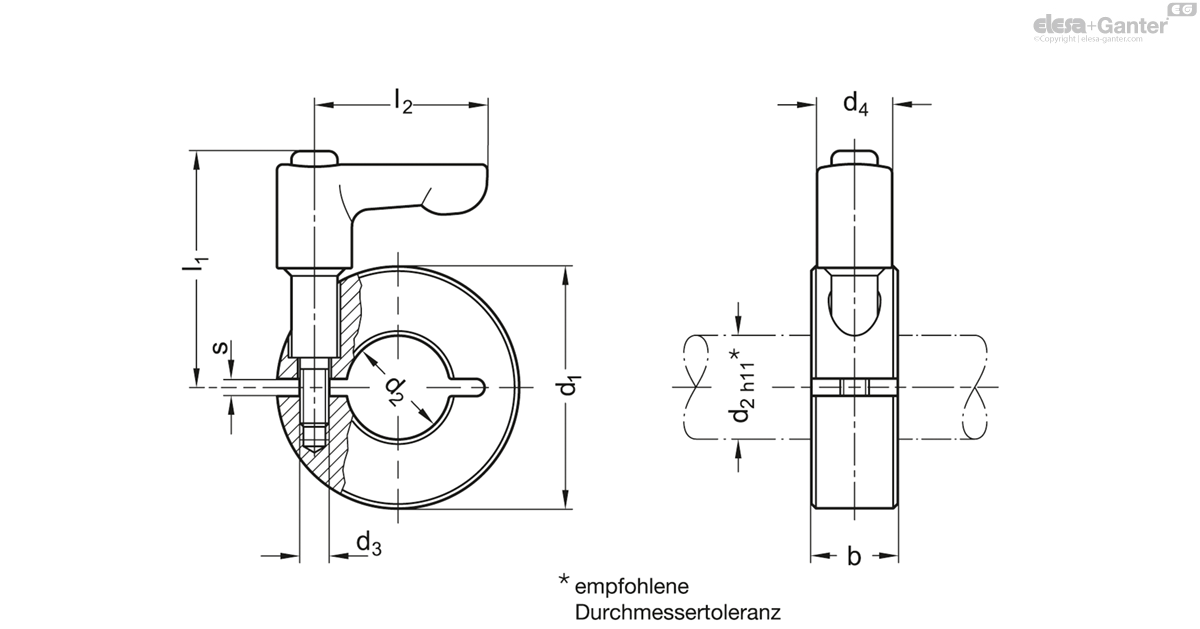

d1
d2 H10
b ±0.2
d3
d4
l1
l2
s
16
B 4
9
M 3
10.5
26.5
22
2.1
24
16
B 5
9
M 3
10.5
26.5
22
2.1
23
20
B 6
9
M 3
10.5
29.5
22
2.1
30
22
B 8
9
M 3
10.5
29.5
22
2.1
32
26
B 10
11
M 4
10.5
31
22
2.1
45
30
B 12
11
M 4
13
37
30
2.1
69
32
B 14
11
M 4
13
37
30
2.1
90
36
B 15
13
M 5
13
38.5
30
2.1
73
36
B 16
13
M 5
13
38.5
30
2.1
71
42
B 18
15
M 5
13
41
30
3
120
42
B 20
15
M 5
13
41
30
3
118
48
B 22
15
M 5
13
43
45
3
142
48
B 25
15
M 5
13
43
45
3
141
55
B 28
15
M 6
13
45
45
3
174
55
B 30
15
M 6
13
45
45
3
198
60
B 32
15
M 6
13
46.5
45
4
200
60
B 35
15
M 6
13
46.5
45
4
180
65
B 40
15
M 6
13
47.5
45
4
183
null

Stellring

  • Stahl ST
  • gesintert
  • schwarz dampfoxidiert
  • Aluminium AL
  • gedreht, gleitgeschliffen
  • Edelstahl 1.4404 NI
  • gesintert

Verstellbare Klemmhebel

Zink-Druckguss

  • kunststoffbeschichtet
  • schwarz, RAL 9005, strukturmatt
  • Schraubeneinsatz / Halteschraube
  • Edelstahl 1.4305

Geschlitzte Stellringe GN 706.4 lassen sich einfach und schnell, durch Reduzierung der Schlitzhöhe mittels verstellbarem Klemmhebel werkzeuglos klemmen und dienen so z. B. als Anschlag.

Besonders bei Anwendungen, die häufig neue Positionen des Stellrings erfordern, bietet diese Ausführung große Vorteile.

Das Gewinde d3 ist bei den Größen d1 = 32 und 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.
