706.4-26-B10-ST
GN 706.4-ST Stahl
Stahl / Aluminium / Edelstahl, mit verstellbarem Klemmhebel
Lt: 1-2 Wochen Alle Größen und Varianten von GN 706.4
🔒 Preise, aktueller Lagerbestand & CAD-Downloads
Melden Sie sich an, um Ihre Preise und Bestände zu sehen, CAD-Dateien herunterzuladen und direkt online zu bestellen.
Anmelden Konto anfragen
Technisches Datenblatt

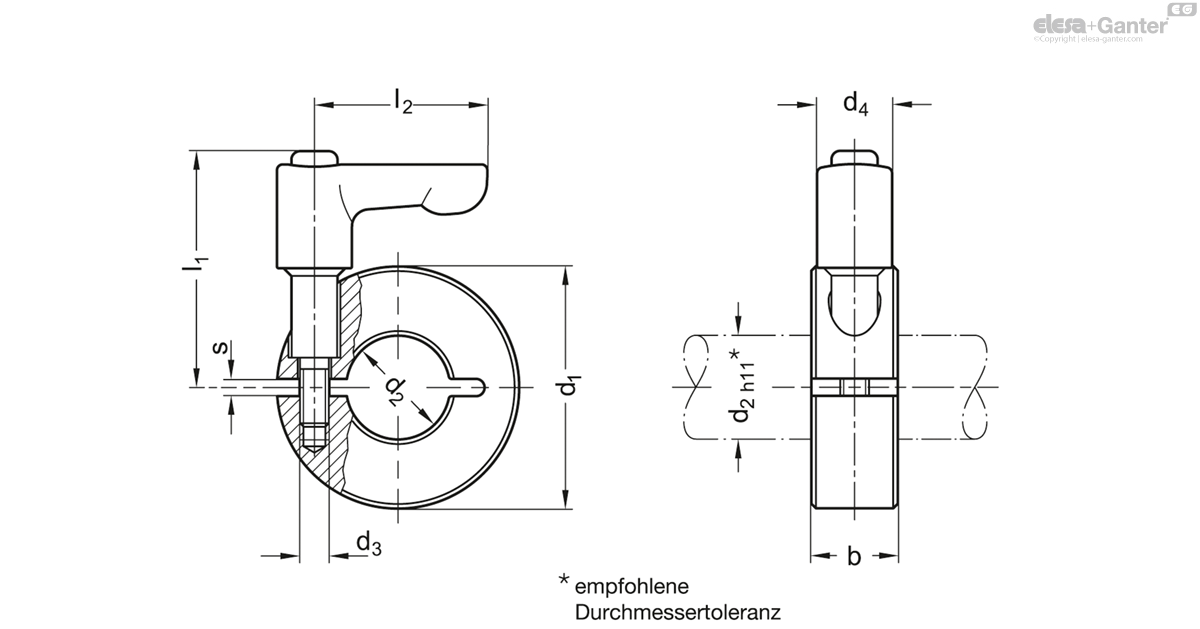

Technische Daten
- Katalog
- GN 706.4-26-B10-ST
- d1
- 26
- d2 H10
- B 10
- b ±0.2
- 11
- d3
- M 4
- d4
- 10.5
- l1
- 37
- l2
- 30
- s
- 2.1
- 46
null
Stellring
- Stahl ST
- gesintert
- schwarz dampfoxidiert
- Aluminium AL
- gedreht, gleitgeschliffen
- Edelstahl 1.4404 NI
- gesintert
Verstellbare Klemmhebel
Zink-Druckguss
- kunststoffbeschichtet
- schwarz, RAL 9005, strukturmatt
- Schraubeneinsatz / Halteschraube
- Edelstahl 1.4305
Geschlitzte Stellringe GN 706.4 lassen sich einfach und schnell, durch Reduzierung der Schlitzhöhe mittels verstellbarem Klemmhebel werkzeuglos klemmen und dienen so z. B. als Anschlag.
Besonders bei Anwendungen, die häufig neue Positionen des Stellrings erfordern, bietet diese Ausführung große Vorteile.
Das Gewinde d3 ist bei den Größen d1 = 32 und 36 als Durchloch, ab Größe d1 = 42 als Sackloch ausgeführt.
