GN 706.4-ALGeschlitzte Stellringe

Aluminium

Stahl / Aluminium / Edelstahl, mit verstellbarem Klemmhebel

Technical datasheet

GN 706.4-AL

Zurücksetzen

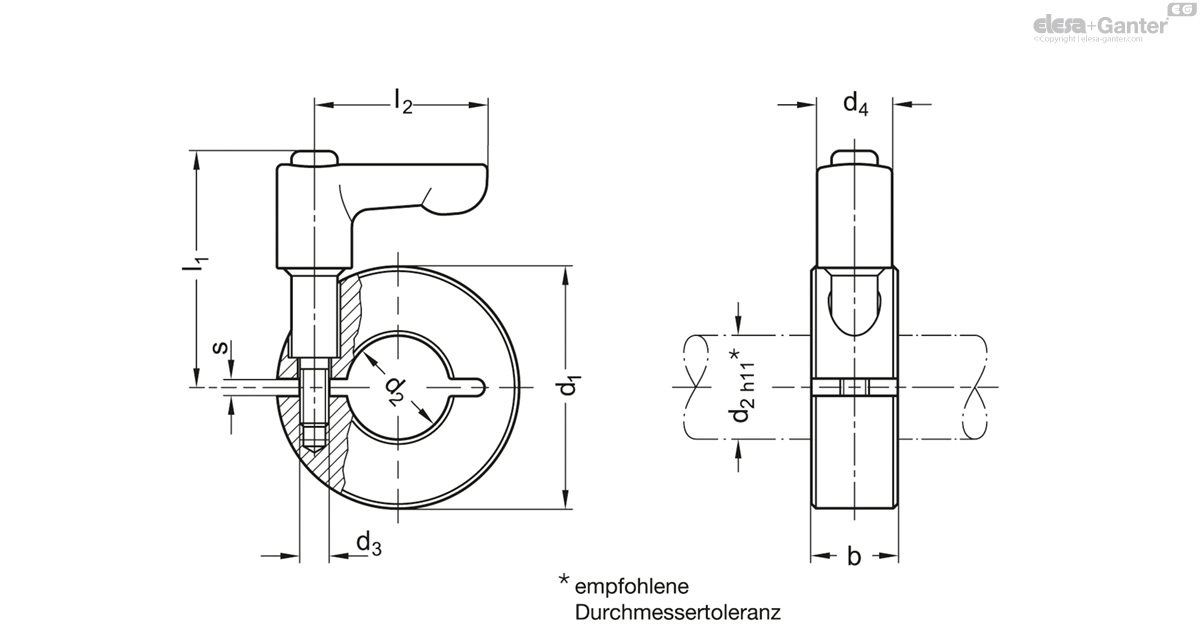

Katalog	d₁	d₂ H10	b ±0.2	d₃	d₄	l₁	l₂	s

GN 706.4-20-B6-AL	20	B 6	9	M 3	10.5	29.5	22	2.1	20
GN 706.4-22-B8-AL	22	B 8	9	M 3	10.5	29.5	22	2.1	21
GN 706.4-26-B10-AL	26	B 10	11	M 4	10.5	37	30	2.1	28
GN 706.4-30-B12-AL	30	B 12	11	M 4	13	31	22	2.1	44
GN 706.4-32-B14-AL	32	B 14	11	M 4	13	37	30	2.1	100
GN 706.4-36-B15-AL	36	B 15	13	M 5	13	38.5	30	2.1	63
GN 706.4-36-B16-AL	36	B 16	13	M 5	13	38.5	30	2.1	20
GN 706.4-42-B18-AL	42	B 18	15	M 5	13	41	30	3	80
GN 706.4-42-B20-AL	42	B 20	15	M 5	13	41	30	3	60
GN 706.4-48-B22-AL	48	B 22	15	M 5	13	43	45	3	98
GN 706.4-48-B25-AL	48	B 25	15	M 5	13	43	45	3	96
GN 706.4-55-B28-AL	55	B 28	15	M 6	13	45	45	3	116
GN 706.4-55-B30-AL	55	B 30	15	M 6	13	45	45	3	100
GN 706.4-60-B32-AL	60	B 32	15	M 6	13	46.5	45	4	127
GN 706.4-60-B35-AL	60	B 35	15	M 6	13	46.5	45	4	120
GN 706.4-65-B40-AL	65	B 40	15	M 6	13	47.5	45	4	130

null

Stellring

Stahl ST

gesintert

schwarz dampfoxidiert

Aluminium AL

gedreht, gleitgeschliffen

Edelstahl 1.4404 NI

gesintert

Verstellbare Klemmhebel

Zink-Druckguss

kunststoffbeschichtet

schwarz, RAL 9005, strukturmatt

Schraubeneinsatz / Halteschraube

Edelstahl 1.4305

Geschlitzte Stellringe GN 706.4 lassen sich einfach und schnell, durch Reduzierung der Schlitzhöhe mittels verstellbarem Klemmhebel werkzeuglos klemmen und dienen so z. B. als Anschlag.

Besonders bei Anwendungen, die häufig neue Positionen des Stellrings erfordern, bietet diese Ausführung große Vorteile.

Das Gewinde d₃ ist bei den Größen d₁ = 32 und 36 als Durchloch, ab Größe d₁ = 42 als Sackloch ausgeführt.

GN 7062.30 Dämpfungsscheiben
