GN 706.2-A4Geschlitzte Stellringe

Edelstahl

Stahl / Edelstahl / Aluminium

Technical datasheet

GN 706.2-A4

Zurücksetzen

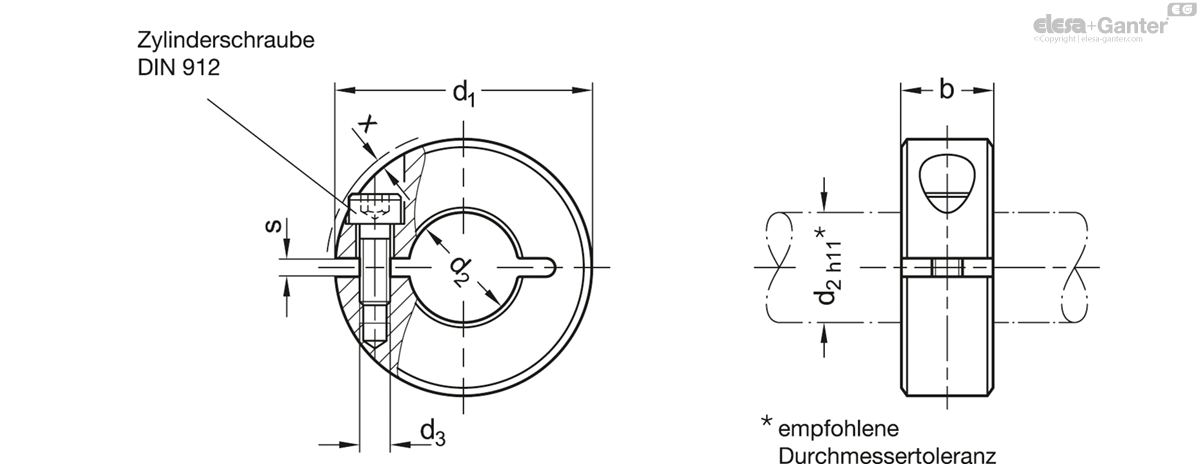

Katalog	d₁	d₂ E8	b ±0.2	d₃	s	x ≈ Max. protrusion of cap screw

GN 706.2-20-B6-A4	20	B 6	9	M 3	1.6	1.2	20
GN 706.2-22-B8-A4	22	B 8	9	M 3	1.6	1	25
GN 706.2-26-B10-A4	26	B 10	11	M 4	1.6	1.6	37
GN 706.2-30-B12-A4	30	B 12	11	M 4	1.6	0.7	40
GN 706.2-32-B14-A4	32	B 14	11	M 4	1.6	0.7	53
GN 706.2-36-B15-A4	36	B 15	13	M 5	1.6	1.4	83
GN 706.2-36-B16-A4	36	B 16	13	M 5	1.6	1.4	78
GN 706.2-42-B18-A4	42	B 18	15	M 5	1.6	0.6	127
GN 706.2-42-B20-A4	42	B 20	15	M 5	1.6	0.6	119
GN 706.2-48-B22-A4	48	B 22	15	M 5	1.6	0	160
GN 706.2-48-B25-A4	48	B 25	15	M 5	1.6	0	147
GN 706.2-55-B28-A4	55	B 28	15	M 6	1.6	0.5	198
GN 706.2-55-B30-A4	55	B 30	15	M 6	1.6	0.5	185
GN 706.2-60-B32-A4	60	B 32	15	M 6	1.6	0.4	226
GN 706.2-60-B35-A4	60	B 35	15	M 6	1.6	0.4	207
GN 706.2-65-B40-A4	65	B 40	15	M 6	1.6	0.5	230

Ausführung in Stahl ST

gesintert (Distaloy AB)

schwarz dampfoxidiert

Zylinderschraube DIN 912

Stahl, blank

Ausführung in Edelstahl NI

gesintert 1.4404

Zylinderschraube DIN 912-A4

Ausführung in Edelstahl A4

gedreht 1.4401

schweißbar

Zylinderschraube DIN 912-A4

Ausführung in Aluminium AL

gedreht, gleitgeschliffen

Zylinderschraube DIN 912-A4

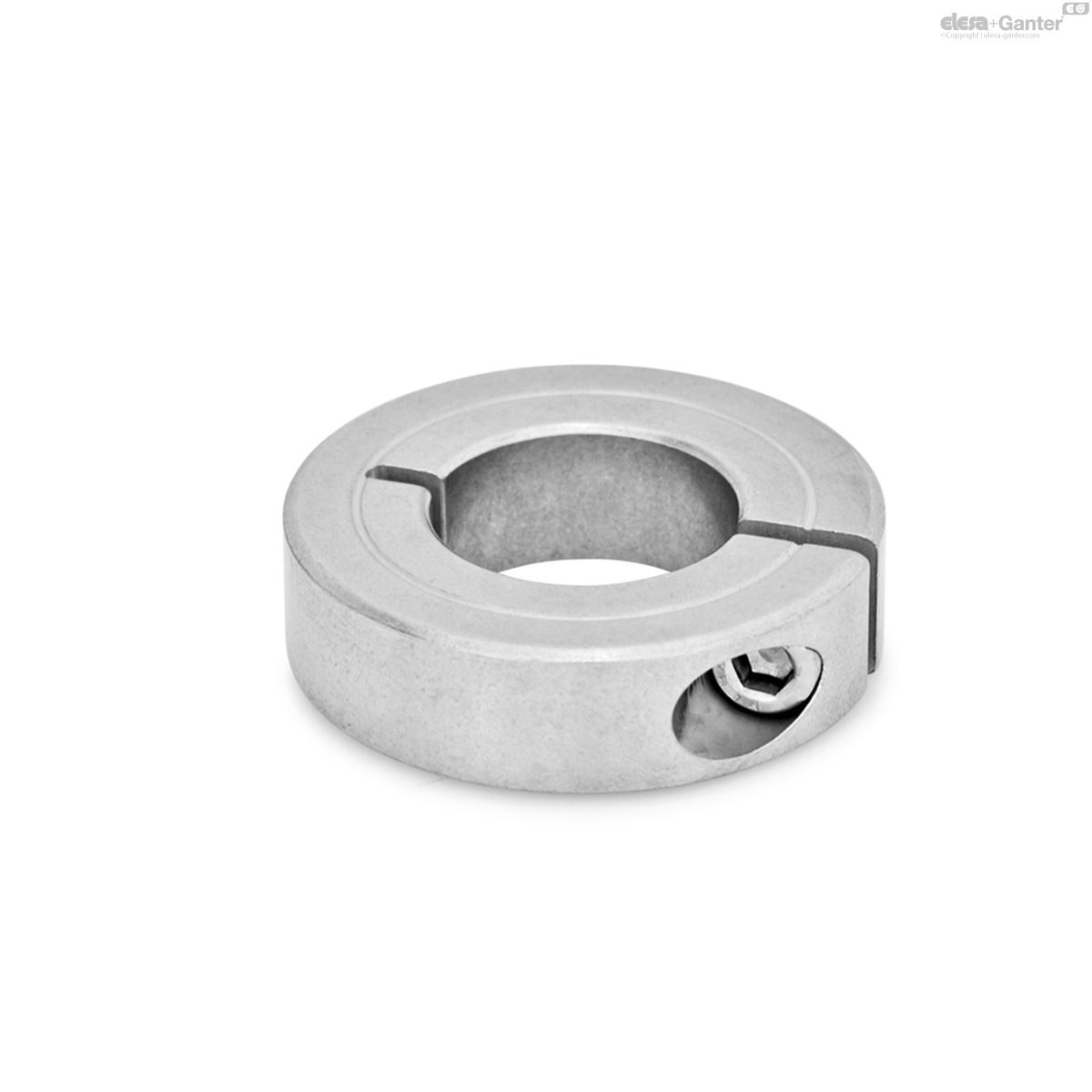

Geschlitzte Stellringe GN 706.2 lassen sich einfach und sicher, durch Reduzierung der Schlitzhöhe mit starker Klemmkraft montieren und dienen so z. B. als Anschlag. Die Oberfläche der Welle oder Achse wird nicht beschädigt.

Das Gewinde d₃ ist bei den Größen d₁ = 16 bis 36 als Durchloch, ab Größe d₁ = 42 als Sackloch ausgeführt.
