Technical datasheet

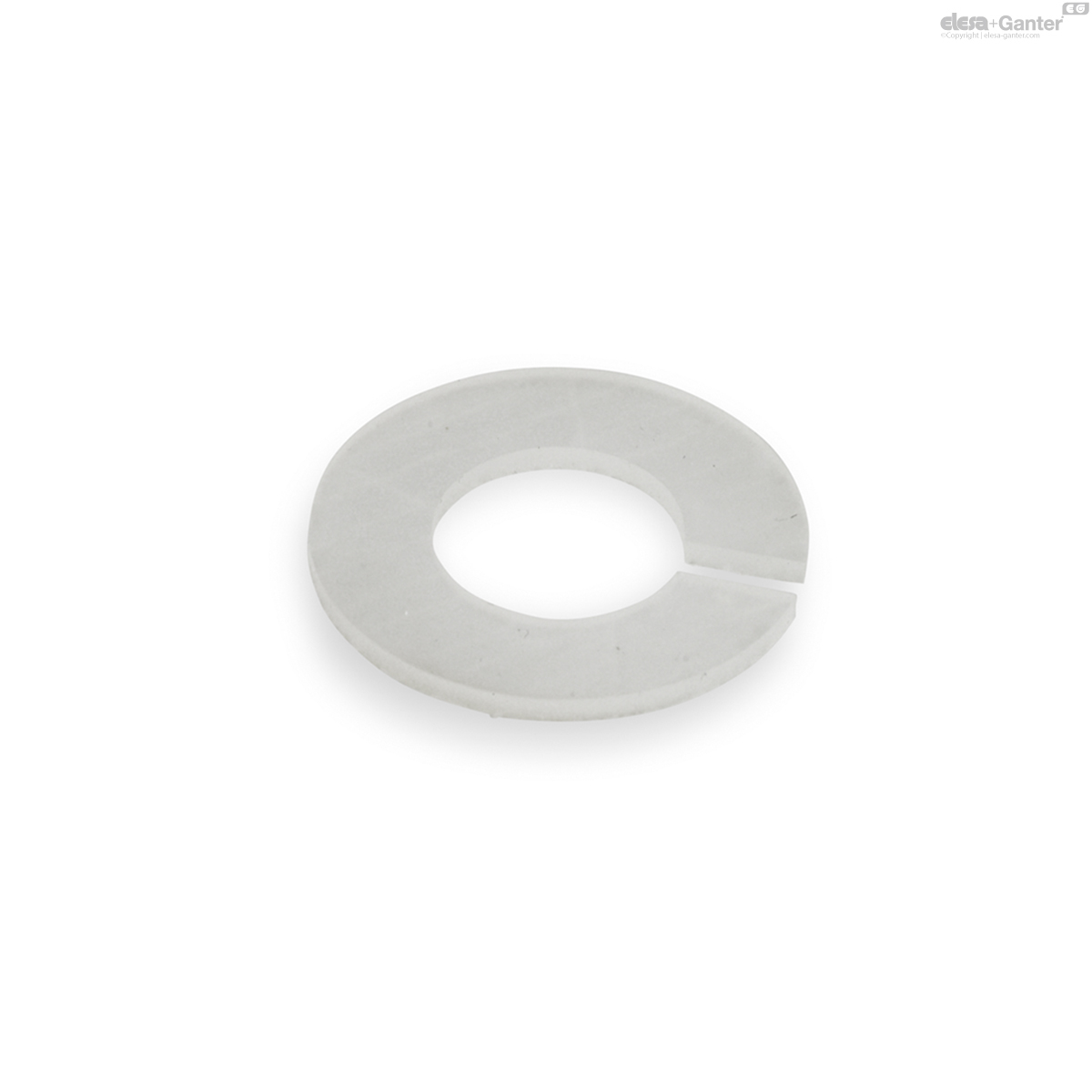

GN 7062.30Dämpfungsscheiben
Dämpfungsscheiben
Elastomer, für geschlitzte Stellringe
GN 7062.30
|
Katalog
|

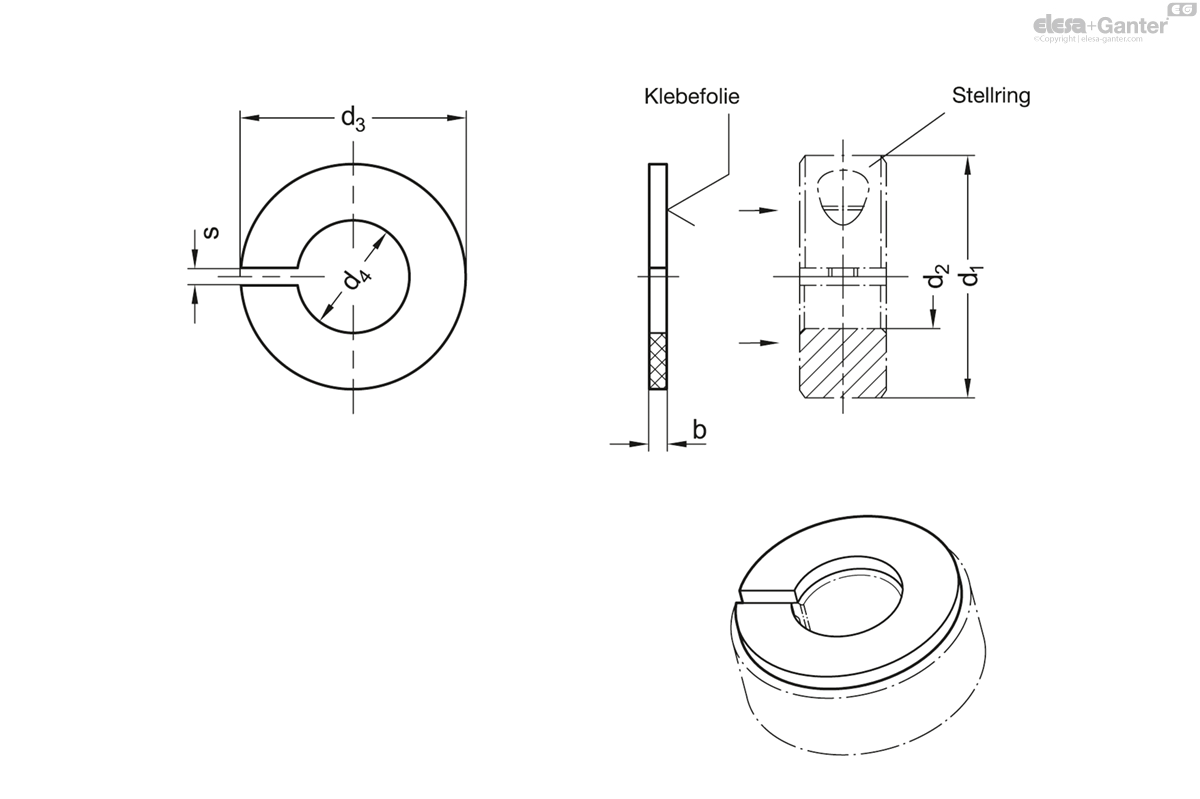

d1
|
d2
|
d3
|
d4
|
b ±0.2
|
s
|
|
|
|---|---|---|---|---|---|---|---|---|
|
30
|
B 12
|
28
|
13
|
2
|
2.1
|
2
| ||
|
32
|
B 14
|
30
|
15
|
2
|
2.1
|
2
| ||
|
36
|
B 15
|
34
|
16
|
2
|
2.1
|
2
| ||
|
36
|
B 16
|
34
|
17
|
2
|
2.1
|
2
| ||
|
42
|
B 18
|
39
|
19.5
|
3
|
3
|
4
| ||
|
42
|
B 20
|
39
|
21.5
|
3
|
3
|
4
| ||
|
48
|
B 22
|
45
|
23.5
|
3
|
3
|
5
| ||
|
48
|
B 25
|
45
|
26.5
|
3
|
3
|
5
| ||
|
55
|
B 28
|
52
|
29.5
|
3
|
3
|
7
| ||
|
55
|
B 30
|
52
|
31.5
|
3
|
3
|
5
| ||
|
60
|
B 32
|
57
|
33.5
|
3
|
4
|
7
| ||
|
60
|
B 35
|
57
|
36.5
|
3
|
4
|
6
| ||
|
65
|
B 40
|
62
|
41.5
|
3
|
4
|
7
|
Elastomere (PUR)
- 70 Shore A
- temperaturbeständig bis 80 °C
- transparent
Klebefolie
- Acrylat-Dispersion, lösemittelfrei
- stark klebend
Dämpfungsscheiben GN 7062.30 sind als Zubehör für geschlitzte Stellringe ausgelegt und werden mittels Klebefolie, bevorzugt auf der rillenlosen Stellringseite, befestigt. Sie absorbieren leichte Stöße und wirken geräuschmindernd beim Kontakt der Stellringe mit anderen Bauteilen.
Generell lassen sich die Dämpfungsscheiben, nach Abziehen der Schutzfolie, auf allen geeigneten und sauberen Oberflächen aufkleben.
Geschlitzte Edelstahl-Stellringe GN 7062.3 werden generell mit montierten Dämpfungsscheiben angeboten.
